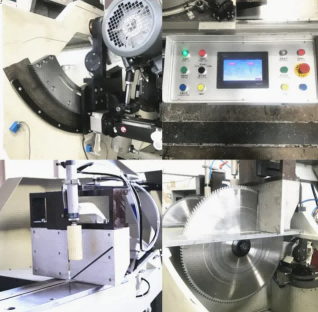

Vysoko presná 5-osová CNC kombinovaná pokosová píla

Vlastnosti a výhody hliníkového rámu skrine 22,5°--135°

1. 5-osový CNC inteligentný riadiaci systém

• Vybavený priemyselným CNC ovládačom abezkartáčové servomotorypre všetkých 5 osí, zaisťuje hladké, presné a opakovateľné pohyby.
• 15-palcový dotykový displejs užívateľsky prívetivým rozhraním: Programujte uhly, dĺžky a režimy rezu v priebehu niekoľkých minút; podporuje prenos dát cez USB/LAN.
• Vstavanýautomatická kompenzáciapre dĺžkové a uhlové chyby, čím sa eliminuje ručné nastavovanie a znižuje sa plytvanie materiálom.

2. Bezkonkurenčná všestrannosť uhla (22,5°--135°)

• Horizontálne otáčanie: 22,5° (smerom von) do 135° (smerom dovnútra) pre neobmedzené kombinácie uhlov skosenia.
• Vertikálny sklon: 45°--90° pre šikmé rezy, umožňujúce komplexné 2D kombinované uhlové rezanie v jednom prechode.
• Ideálne prerohy hliníkového rámu skrine, pokosy zárubne a architektonické profily na mieru.

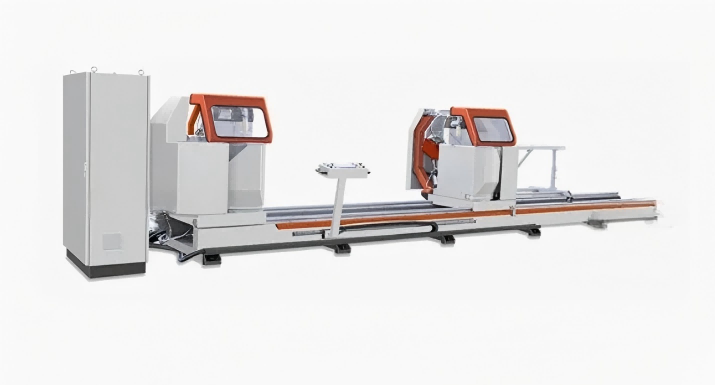

3. Vysokoúčinné rezanie s dvoma hlavami

• Dve nezávislé rezacie hlavy (pevná ľavá, motorizovaná pravá) ssynchrónna alebo individuálna prevádzka.
• Maximálna dĺžka rezu:6000 mm; manipuluje s veľkými hliníkovými profilmi pre rámy skriniek a predsteny.
• Cyklus rezania so zdvihoms radiálnym posuvom: Kombinuje otočné a lineárne pohyby pre maximálnu reznú kapacitu.



22,5°--135° hliníkový rám skrine

Hliníkový rám skrinky 22,5°--135° Voliteľné príslušenstvo

• Tlačiareň štítkov na sledovanie profilu.
• Vysokoúčinný zberač prachu.
• Predĺžený stojan na materiál (až 8000 mm).
• Automatický podávací systém pre sériovú výrobu.

5-osová CNC kombinovaná pokosová píla 22,5°--135° Hliníkový rám skrine Technické parametre

• ☆ Napájacie napätie: 380V±10% 50Hz±2% trojfázový štvorvodičový systém
• ☆ Výkon motora píly: 3 kW 2800 ot./min
• ☆ Pracovný tlak: 0,6 ~ 0,8 MPa
• ☆ Špecifikácie pílového kotúča: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Uhol pílového listu: 45°~90° ľubovoľný uhol
• ☆ Uhol otáčania stola: 45 ° ~ 135 ° ľubovoľný uhol
• ☆ Rozsah reznej sekcie: 200 mm × 200 mm (uhol rezu 90 °, šírka × výška, pozrite si rozsah reznej sekcie)
• ☆ Dĺžka rezu: 700 mm ~ 5 000 mm (90 °)
• ☆ Rýchlosť posuvu čepele: 0~3 m/min
• ☆ Drsnosť povrchu rezu: ≤ Ra12,5μm

FAQ

5-osové CNC servo riadenie

Plne automatizované ovládanie otáčania hlavy píly, sklonu a polohovania profilu zaisťuje presné rezanie zloženého uhla bez manuálneho nastavovania.

Vysoko presný rezný výkon

Poskytuje presnosť ±0,1 mm s čistými rezmi bez otrepov, ideálne pre výrobu špičkových hliníkových a UPVC profilov.

Kombinované pokosové a šikmé rezanie

Podporuje zložité kombinácie uhlov, vrátane pokosu, skosenia a zložených rezov, pre obvodové steny a architektonické profily.

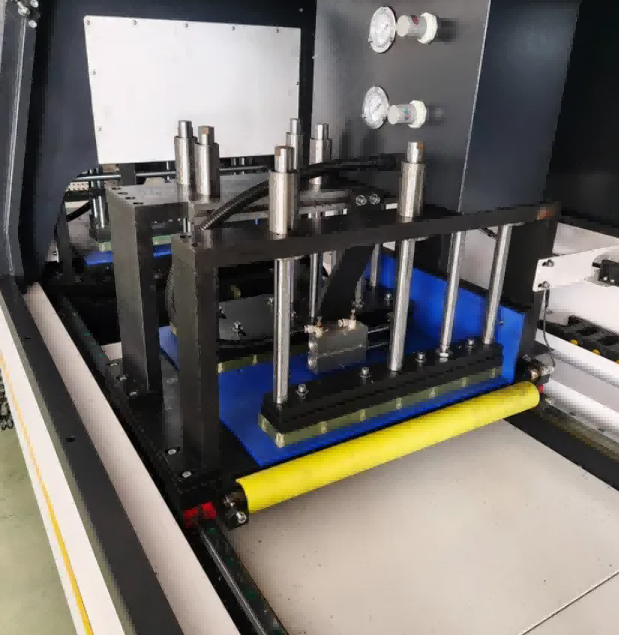

Pneumatický systém upínania profilu

Viacbodové upínanie zaisťuje stabilné a bezpečné držanie pri rezaní, minimalizuje vibrácie a zvyšuje bezpečnosť.

Štruktúra strojov priemyselnej triedy

Robustný oceľový rám s antikoróznym náterom poskytuje dlhodobú stabilitu a odolnosť v náročných dielenských prostrediach.

Užívateľsky prívetivé CNC rozhranie

Intuitívne ovládanie pomocou dotykovej obrazovky s prednastavenými programami strihania zjednodušuje obsluhu a skracuje čas tréningu.

Vysokorýchlostná účinnosť rezania

Optimalizované vreteno a servosystém umožňujú rýchle rezacie cykly, čím sa zvyšuje denný výkon výrobcov okien a dverí.

Bezpečnostný ochranný systém

Vybavené bezpečnostnými krytmi, núdzovým zastavením a automatickým poruchovým alarmom na zaistenie bezpečnosti operátora
