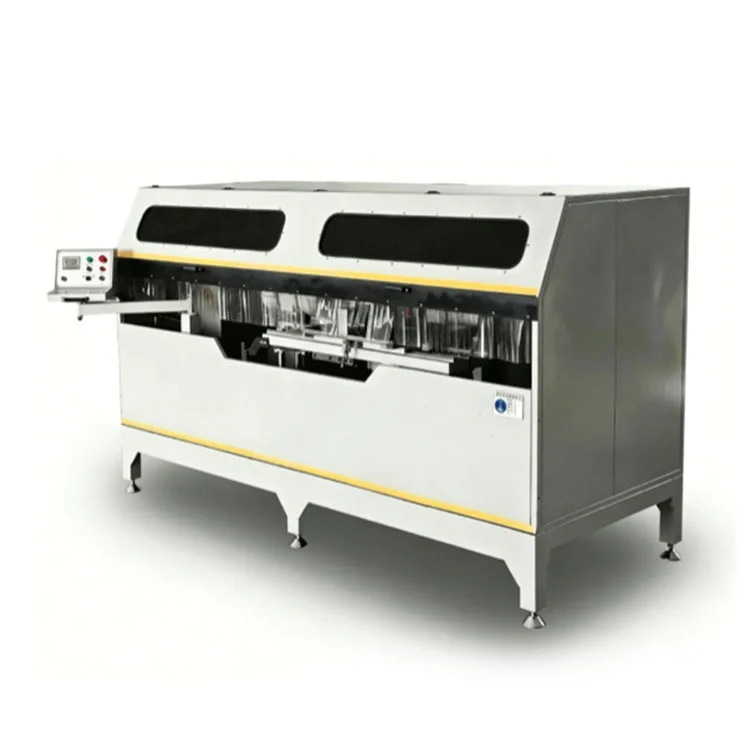

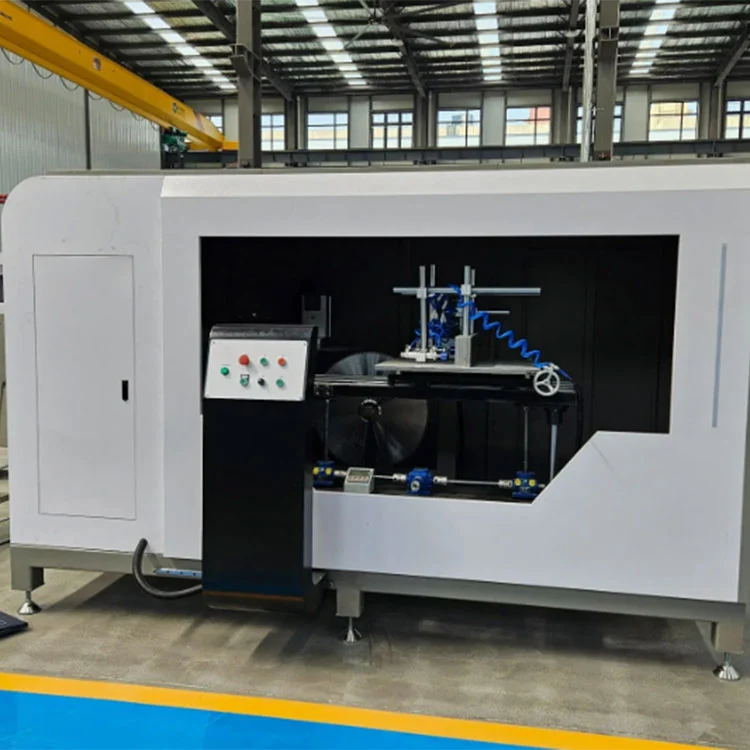

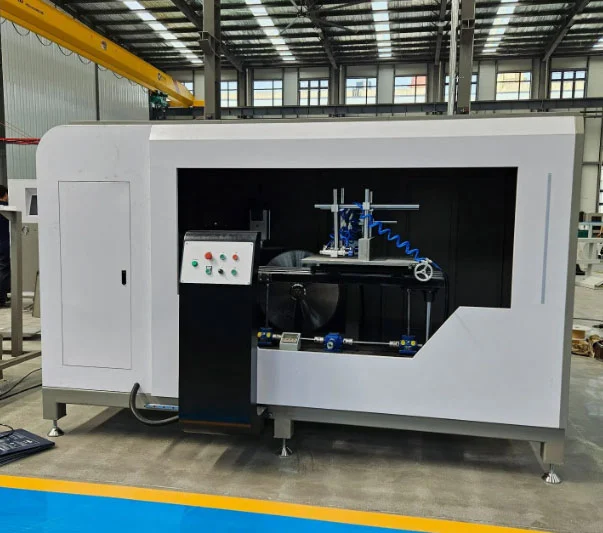

Vysokovýkonná rezacia píla na závesy

Táto dvojčepeľová CNC zárezová píla je určená na rezanie zárezov, drážok a zložených uhlov v hliníkových profiloch závesov, stĺpov, priečnikov a architektonických výliskov. Dva motory s výkonom 2,2 kW poháňajú pár pílových kotúčov z karbidu Φ550 mm pri 2800 ot./min., pričom každý kotúč sa otáča o ±45° pod digitálnym ovládaním odčítania. Hydropneumatický podávací systém posúva súpravu nožov nastaviteľnou rýchlosťou 0–3 m/min a pneumatické upínače zaisťujú obrobok z vertikálneho a horizontálneho smeru. Zváraný oceľový a liatinový rám prechádza procesom starnutia vplyvom vibrácií, aby sa zachovala stabilita pri nepretržitom reznom zaťažení.

Vysokovýkonná rezacia píla na závesy

Vlastnosti

Rám stroja

TheVysokovýkonná rezacia píla na závesyje konštruovaná s hrubostennou zváranou oceľovou konštrukciou a liatinovým nosníkom. Zostava je pred opracovaním podrobená vibráciám, čo je proces určený na zmiernenie vnútorného napätia a zníženie pravdepodobnosti deformácie v priebehu času. Výsledná stabilita pri reznom zaťažení pomáha udržiavať konzistentnú geometriu zárezu počas dlhších výrobných sérií.

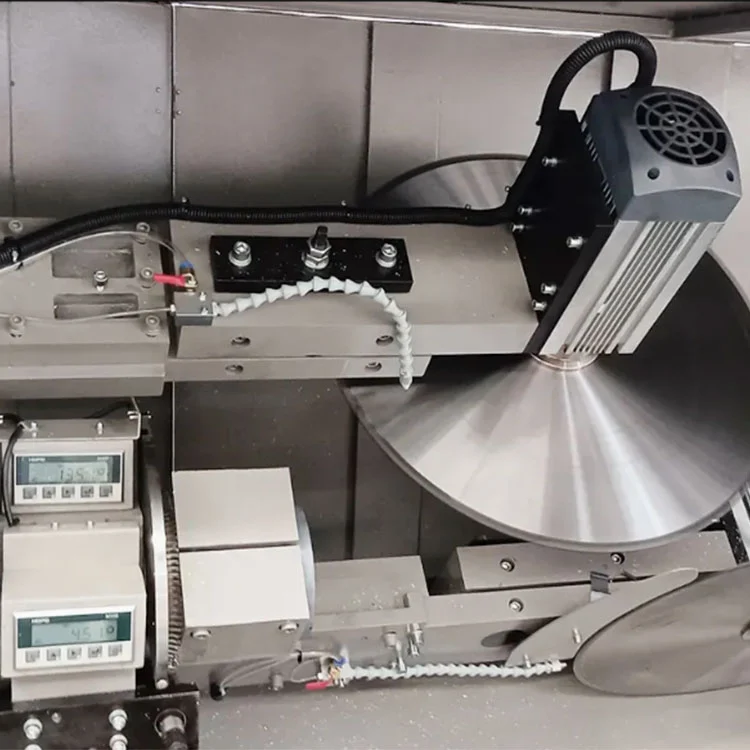

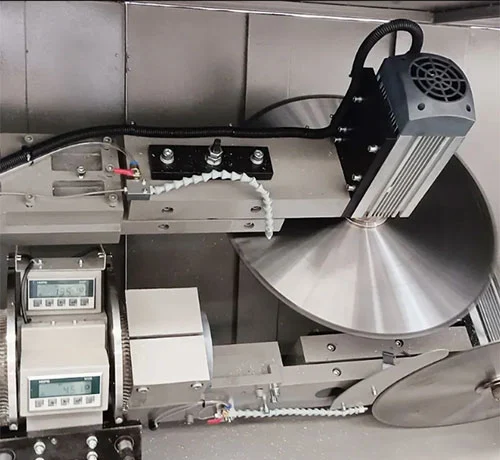

Dvojité pílové listy

Rezanie zabezpečujú dva kotúče z tvrdokovu s priemerom 550 mm, každý poháňaný 2,2 kW motorom pri 2800 ot./min. Obidva kotúče je možné nastaviť na výkyv ±45°, čo umožňuje vrúbkovanie a zložené uhlové rezy na profiloch závesových stien bez výmeny nástrojov. Priemer kotúča a geometria zubov sú zvolené pre rezanie hliníka s cieľom dosiahnuť povrch bez otrepov, ktorý zvyčajne nevyžaduje sekundárne leštenie.

Ovládanie digitálneho displeja

Digitálny displej na magnetickej stupnici zobrazuje uhol rezu a výšku pracovného stola v reálnom čase. Presnosť polohovania je stanovená na ±0,1 mm. Operátor nastaví požadovaný uhol pomocou digitálneho displeja a podľa toho sa upravia polohy lopatiek, čo poskytuje referenciu pre opakovateľné nastavenia v rámci výrobných šarží.

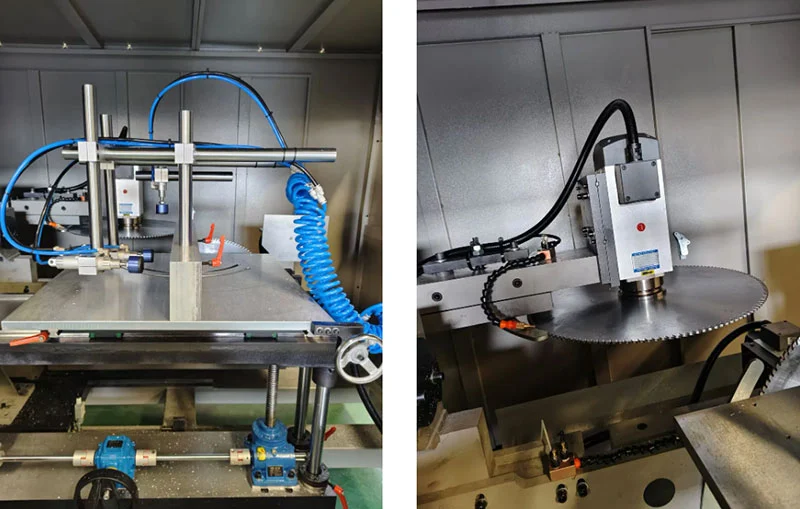

Pneumatické upínanie

Vertikálne a horizontálne pneumatické prípravky, dodávané s tlakom vzduchu 0,5–0,8 MPa, držia hliníkový profil počas rezacieho cyklu. Upínacia sila je rozdelená tak, aby zabezpečila obrobok bez označenia povrchu. Upínanie a uvoľňovanie sú riadené sekvenciou cyklov stroja.

Hydro-pneumatické kŕmenie

Posuv čepele využíva hydropneumatický systém s nastaviteľným rozsahom rýchlosti 0–3 m/min. Riadená rýchlosť posuvu pomáha predchádzať deformácii profilu a zaseknutiu čepele, najmä pri rezaní hrubších alebo väčších profilov fasádnych stien.

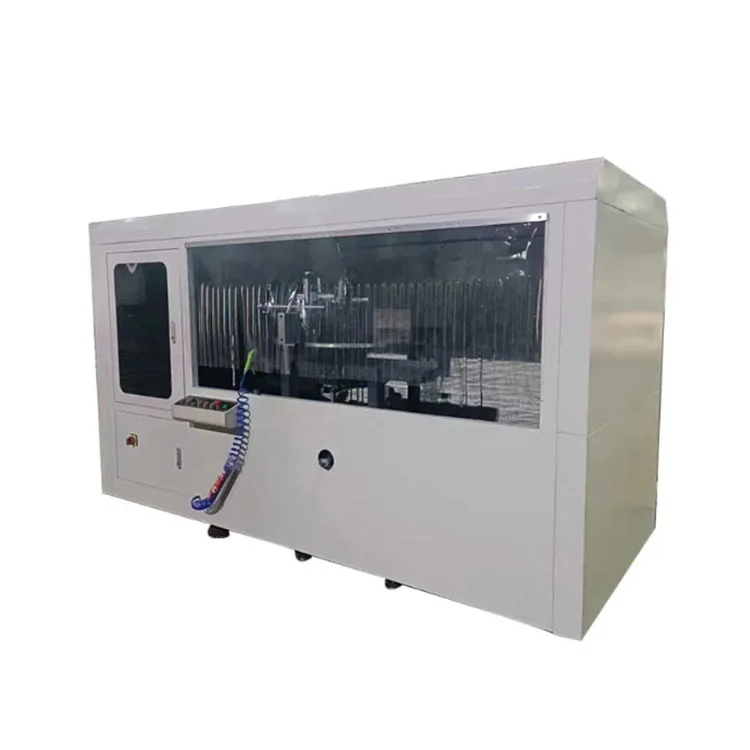

Bezpečnosť a ochrana životného prostredia

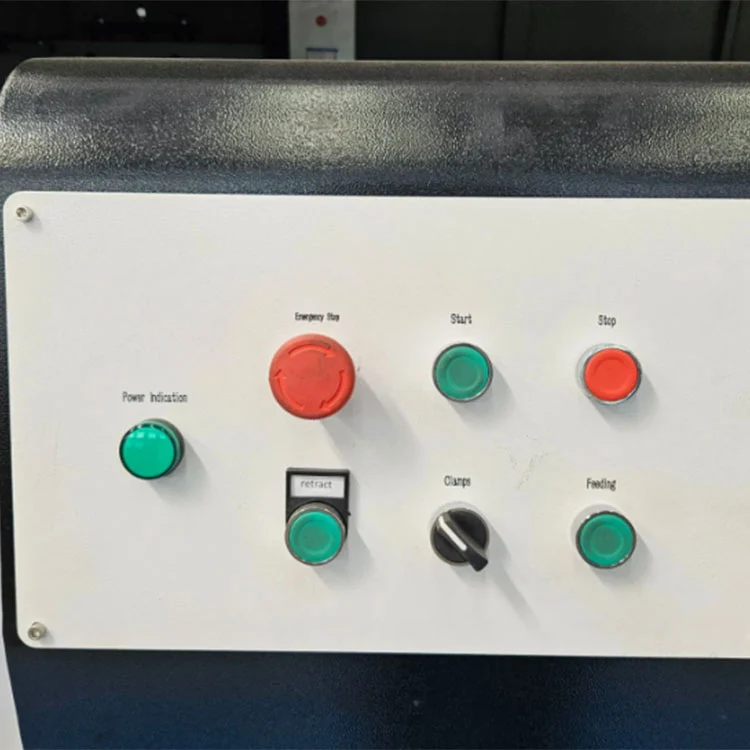

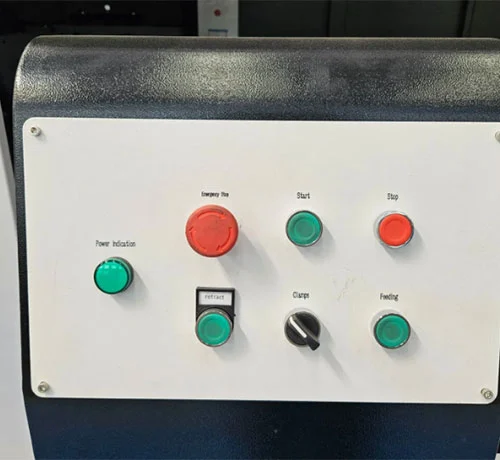

Zónu rezu obklopuje celoplošný bezpečnostný kryt s priehľadnými panelmi. Zahrnuté je tlačidlo núdzového zastavenia, ochrana proti preťaženiu a protikolízne senzory. Zabudovaný systém chladenia hmlou znižuje rezné teplo a prach, čím udržiava bezprostrednú pracovnú plochu čistejšiu a spĺňa štandardné bezpečnostné požiadavky v dielni.

Ako to funguje

1. Obsluha položí hliníkový profil na pracovný stôl a aktivuje pneumatické upínače, ktoré zaistia obrobok z vertikálneho aj horizontálneho smeru.
2. Požadovaný uhol rezu sa nastavuje pomocou digitálneho displeja s magnetickou stupnicou a podľa toho sa umiestnia dvojité pílové listy v rozsahu ±45°.
3. Hydropneumatický podávací systém posúva rotujúce čepele do profilu kontrolovanou rýchlosťou (0–3 m/min), pričom vyrezáva zárezy, drážky alebo zložené uhly v jedinom prechode.
4. CNC systém podporuje import grafiky CAD a grafické programovanie, čo umožňuje operátorom definovať vzory zárezov, polohy otvorov a rozmery drážok priamo z návrhových súborov.
5. Konfigurácia trojosového plného servomotora (osi X, Y, Z poháňané hrebeňom a pastorkom a guľôčkovými skrutkami) umožňuje skutočné trojosové prepojenie pre vŕtanie, frézovanie drážok, okrúhlych otvorov, otvorov špeciálneho tvaru, kľúčových otvorov a zahĺbení v jednom upnutí.
6. Voliteľný trojstranný preklápací pracovný stôl umožňuje opracovanie profilu na troch plochách bez premiestňovania, čo zlepšuje efektivitu spracovania zložitých hliníkových výliskov.
7. Po dokončení rezacieho cyklu sa čepele stiahnu, svorky sa uvoľnia a obrobený profil sa odstráni.

Výrobca a záruka

Shandong Lebulang Precision Machinery Co., Ltd., pôsobiaca ako Lebulang Machine, vyrába zariadenia na spracovanie hliníka vo svojom závode Jinan v Číne od roku 1996.Vysokovýkonná rezacia píla na závesyje dodávaný priamo z výroby s certifikáciou CE a ISO. Na hlavnú konštrukciu sa vzťahuje záruka 12 mesiacov. Zahrnuté sú vzdialená technická podpora, prevádzkové školiace videá a anglický manuál. Za príplatok je možné zabezpečiť školenie na mieste a uvedenie do prevádzky. Náhradné diely, ako sú pílové kotúče, pneumatické tesnenia a vodiace komponenty, sú skladované na expedíciu.

FAQ

Q1: Aká je maximálna veľkosť profilu, ktorú tento stroj dokáže spracovať?

A: Štandardný model zvládne profily do 300×250 mm s maximálnou hĺbkou rezu 175 mm. Zákaznícke konfigurácie pre väčšie sekcie do 350 × 300 mm sú k dispozícii na požiadanie.

Q2: Môže rezať uhly iné ako ±45°?

Odpoveď: Štandardný model podporuje rezanie s ľubovoľným uhlom v rozsahu ±45° na oboch stranách. Voliteľná CNC verzia rozširuje rozsah na ±90° pre zložitejšie geometrie profilu.

Q3: Aká je presnosť spracovania?

Odpoveď: Presnosť polohovania je špecifikovaná na ±0,1 mm, s presnosťou opakovaného polohovania ±0,05 mm za stálych prevádzkových podmienok.

Q4: Poskytujete popredajný servis a školenia?

Odpoveď: Poskytuje sa bezplatné online školenie prevádzky a vzdialená technická podpora. Školenie na mieste a montáž je možné dohodnúť samostatne. Platí 12-mesačná záruka s doživotnou technickou podporou.

Q5: Je stroj vhodný na hromadnú výrobu?

Odpoveď: Synchrónne rezanie s dvoma čepeľami, pneumatické upínanie a systém riadeného podávania sú navrhnuté na nepretržitú výrobu v zariadeniach na výrobu závesných stien. Mesačná výrobná kapacita z továrne je približne 50 súprav.
