Presný 140 mm hliníkový profilový krimpovací stroj

• Nastaviteľné parametre kombinovania:Kombináciu tlaku, zdvihu nástroja a pracovnej polohy možno nastaviť tak, aby zodpovedali prierezu profilu. To umožňujeStroj na kombinovanie rohov 140 mm hliníkových profilovna prácu s rôznymi hliníkovými a tepelne delenými profilmi v rozsahu šírky 140 mm bez rozsiahlej výmeny.
• Zváraný oceľový rám:Hlavná konštrukcia je vyrobená zo zosilneného oceľového plechu a zvarená do jedného celku. Táto konštrukcia odoláva vibráciám a reakčným silám generovaným počas kombinačného cyklu, takže stroj si zachováva zarovnanie počas dlhších chodov a 24-hodinovej prevádzky.
• Bezpečnosť a ovládanie operátora:Ochranný systém s blokovaním proti chybnej prevádzke zabraňuje spusteniu kombinačného cyklu, keď sú ruky operátora v pracovnej zóne. Sekvencia pneumatického upínania a kombinovania sa ovláda tlačidlami bez potreby programovania. Väčšina nových operátorov sa môže naučiť rutinu nakladania a spustenia cyklu po krátkej ukážke.



Kľúčové vlastnosti

140 mm veľká kapacita – Zvláda širšie a hrubšie hliníkové profily nad rámec štandardných 120 mm strojov.

Vysoká krimpovacia sila (48 kN) – Hydraulická sila zaisťuje pevné, trvalé rohové spoje bez medzier.

Presný polohovací systém – Tvrdené polohovacie bloky zaručujú opakovateľnosť ±0,1 mm pre dokonalé rohy 90°.

Heavy-Duty Frame – Zváraná oceľová konštrukcia odľahčená od napätia minimalizuje vychýlenie a predlžuje životnosť stroja.

Pneumatické upínanie – Bezpečné, rýchlo pôsobiace svorky držia profily počas krimpovania pevne.

Nastaviteľná hĺbka krimpovania – ľahko sa prispôsobí rôznym geometriám profilu a dizajnom rohových kľúčov.

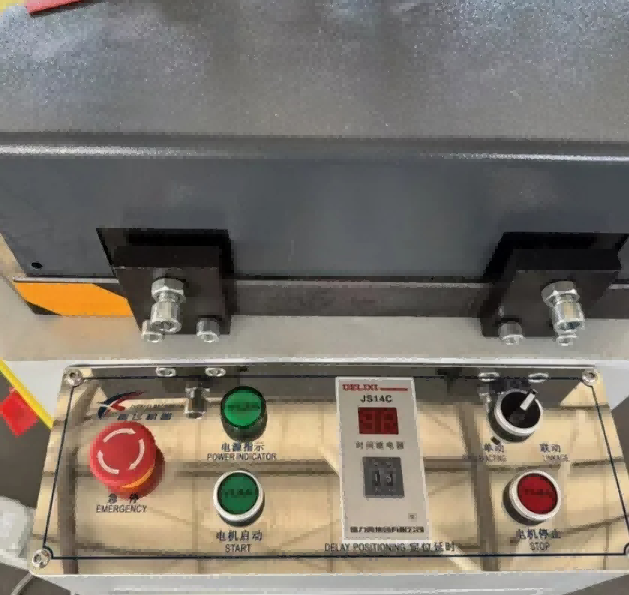

Užívateľsky prívetivé rozhranie HMI – Intuitívne tlačidlo alebo rozhranie PLC znižuje čas školenia a únavu operátora.

Zhoda s bezpečnosťou CE – Úplná ochrana, obojručné ovládanie a bezpečnostné blokovania chránia operátorov.

:Ako to funguje

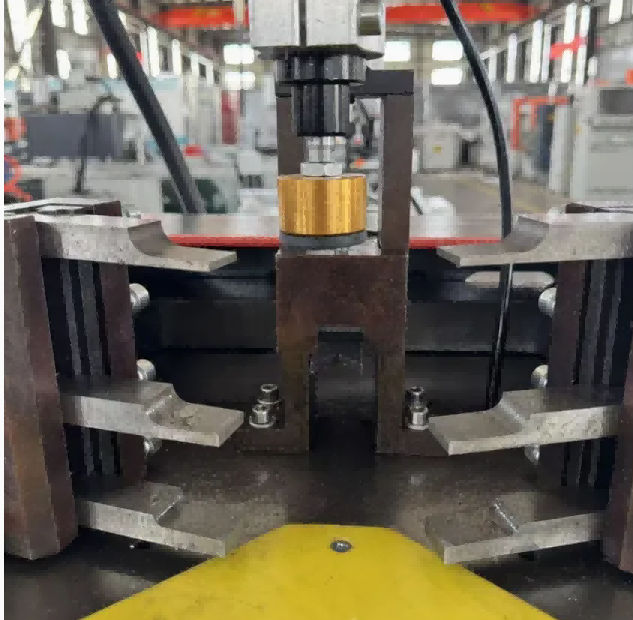

Vložte profilový a rohový kľúč – Umiestnite profil a rohový kľúč do tvrdeného polohovacieho bloku.

Pneumatické upínanie – Rýchlo pôsobiace svorky zaisťujú profil pevne na mieste.

Hydraulické krimpovanie – Vysokotlaková krimpovacia hlava uzamkne roh silou 48 kN.

Presné tvarovanie – Rohy profilov sú tvarované do dokonalého uhla 90° bez medzier.

Automatické uvoľnenie – Svorky sa uvoľnia a hotový profil je pripravený na odstránenie.

.

Aplikácie

Navrhnuté pre výrobcov hliníka, ktorí požadujú pevnosť, presnosť a efektivitu:

Hliníkové okná a dvere

Závesné a fasádne systémy

Soláne a zimné záhrady

Priemyselné hliníkové rámy

Nábytkové a výstavné profily

Špičkové architektonické hliníkové produkty

FAQ

Q1: Aké profily môže tento stroj krimpovať?

A: Je určený pre hliníkové okenné, dverové a závesové profily do rozmeru 140 × 140 mm. Pre väčšie profily sú k dispozícii vlastné modely.

Q2: Je sila krimpovania nastaviteľná?

A: Áno. Hydraulický systém umožňuje nastavenie lisovacej sily tak, aby zodpovedala rôznym hrúbkam profilu a typom rohových kľúčov.

Q3: Podporuje iné uhly ako 90°?

Odpoveď: Štandardné modely sú fixované na 90°. Vlastné modely s nastaviteľnými uhlami (napr. 45°) sú k dispozícii na požiadanie.

Q4: Aká je typická presnosť krimpovania?

Odpoveď: Presnosť polohovania je ±0,1 mm, čo zaisťuje konzistentné a vysokokvalitné rohové spoje.
