800 mm CNC fréza na steny závesov

Shandong Lebulang Precision Machinery Co., Ltd., pôsobiaca pod značkou Lebulang Machine, vyrába zariadenia na spracovanie hliníka vo svojom závode Jinan v Číne od roku 1996. Táto 3-osová servo CNC koncová fréza spracováva hliníkové profily stien a fasád, rámy dverí a okien a architektonické výlisky. Vyznačuje sa 800 mm zdvihom osi X, automatickým otáčaním vretena od 0° do 90°, odolnou liatinovou základňou a viacprofilovým upínaním pre sériovú výrobu. Priemyselný CNC systém SYNTEC s užívateľsky prívetivým HMI podporuje import USB CAD a predinštalované knižnice profilov pre rýchle nastavenie.

• 800 mm zdvih osi X:The800 mm CNC fréza na steny závesovposkytuje 800 mm pracovnej dĺžky pozdĺž osi X, čím sa zmestí veľké závesové a fasádne profily v jednom nastavení.
• 3-osové CNC servo riadenie:Osi X, Y a Z sú poháňané servomotormi spojenými s presnými guľôčkovými skrutkami. Presnosť polohovania je špecifikovaná na ±0,02 mm, čo podporuje konzistentné rozmery čapu a drážky v rámci výrobných sérií.
• Odolná liatinová základňa:Lôžko stroja je liatinové, určené na tlmenie vibrácií a udržiavanie stability pri vysokorýchlostnom frézovaní. To prispieva k hladkým čelným plochám bez otrepov a dlhšej životnosti nástroja.
• Automatické otáčanie vretena od 0° do 90°:Frézovacie vreteno sa môže otáčať od 0° (horizontálne) do 90° (vertikálne) pod kontrolou programu. Horizontálne a vertikálne konce profilu môžu byť opracované jedným upnutím bez manuálneho premiestňovania obrobku alebo nástroja.
• Viacprofilové upínanie:Upínací prípravok dokáže zaistiť 3 až 5 profilov súčasne, čo umožňuje dávkové spracovanie rovnakých operácií čelného frézovania v jednom cykle.
• Priemyselný CNC systém SYNTEC:Riadiaca jednotka obsahuje farebné HMI, USB port pre import súborov CAD a predinštalované knižnice profilov s bežnými geometriami čapu a zárezu. Operátori vyberú program, načítajú profily a spustia cyklus bez písania G-kódu.

800 mm CNC fréza na steny závesov

Ako to funguje

The800 mm CNC fréza na steny závesovfunguje tak, že operátor naloží až päť hliníkových profilov do pneumatického upínacieho prípravku. Po výbere programu obrábania z riadiacej jednotky SYNTEC – buď z predinštalovanej knižnice alebo súboru importovaného CAD – sa cyklus spustí. Servopoháňané osi X, Y a Z umiestňujú frézu na prvý koniec profilu. Vreteno sa môže automaticky otáčať medzi 0° a 90° na obrábanie vodorovných aj zvislých plôch bez uvoľnenia obrobkov. Karbidová fréza Φ350 mm bežiaca pri 2800 ot./min. odstraňuje materiál a vytvára čap, zárezy a drážky. Maximálna hĺbka čapu je 100 mm a maximálny prierez profilu je 330 mm široký a 180 mm vysoký. Po dokončení naprogramovanej sekvencie na jednom konci sa osi premiestnia na ďalší obrobok. Po dokončení všetkých profilov v dávke sa svorky uvoľnia a operátor odoberie opracované diely.

Kľúčové komponenty

• Liatinové lôžko stroja:Poskytuje pevný základ tlmiaci vibrácie pre lineárne vodiace koľajnice a pohyblivé osi. Hmota odliatku pomáha udržiavať stabilitu rezu pri ťažkých frézovacích priechodoch.
• Servomotory a guľôčkové skrutky (X/Y/Z):Striedavé servopohony s presne brúsenými guľôčkovými skrutkami poskytujú presnosť polohovania ±0,02 mm naprieč 800 mm zdvihom osi X, šírkou 330 mm a výškou 180 mm.

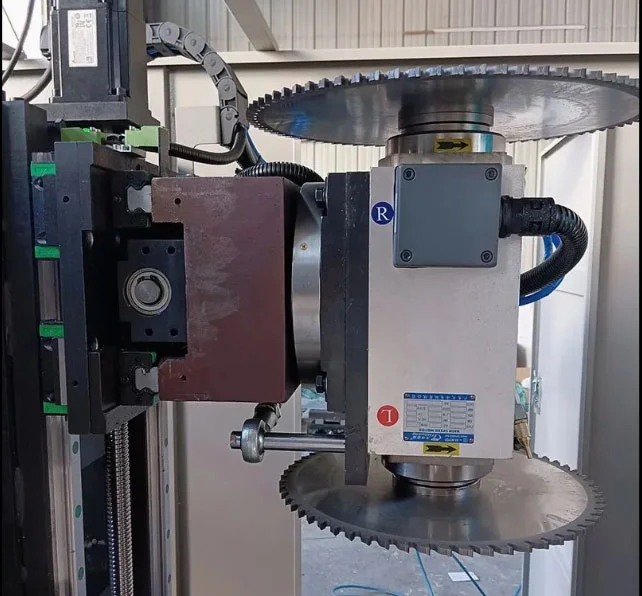

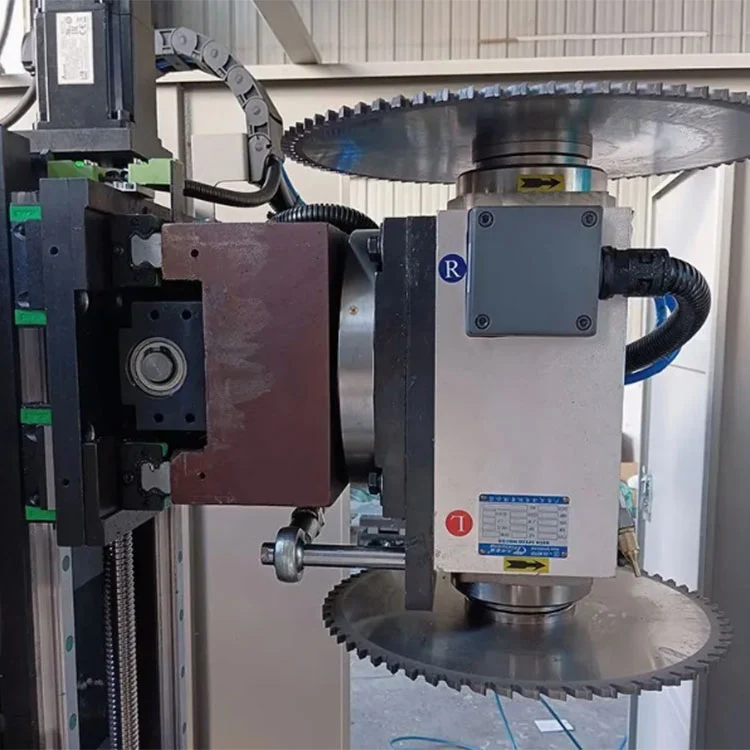

• Zostava otočného vretena:3 kW motor poháňa frézu Φ350 mm pri 2800 ot./min. Kryt vretena sa otáča od 0° do 90° pod servoriadením pre automatické prepínanie medzi horizontálnym a vertikálnym čelným frézovaním.

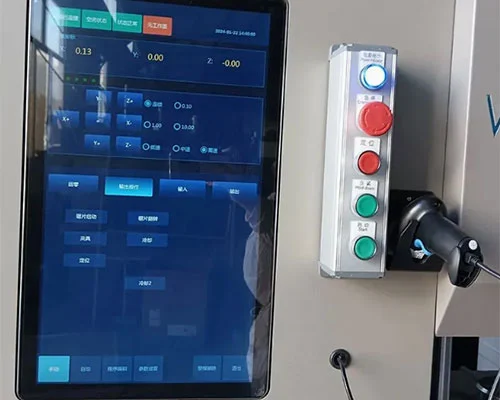

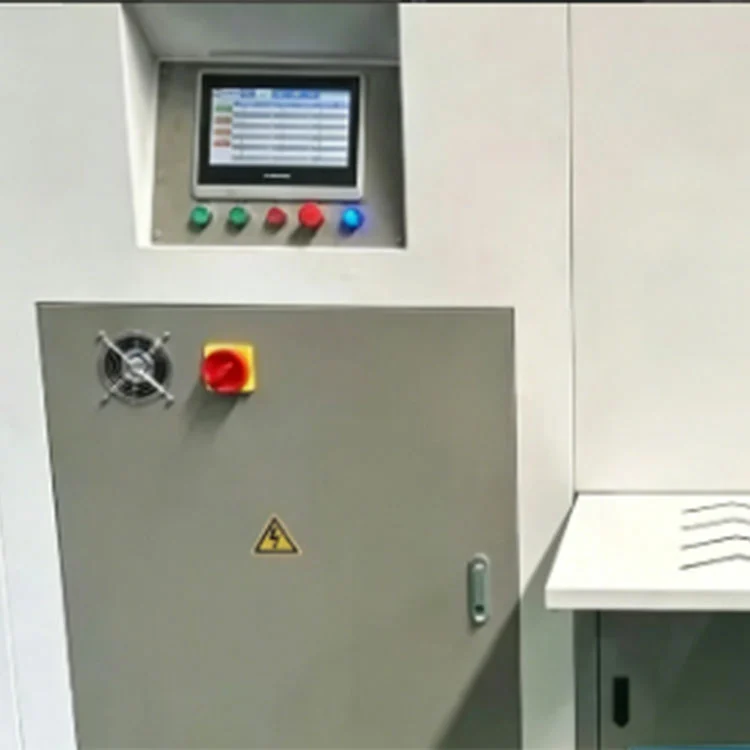

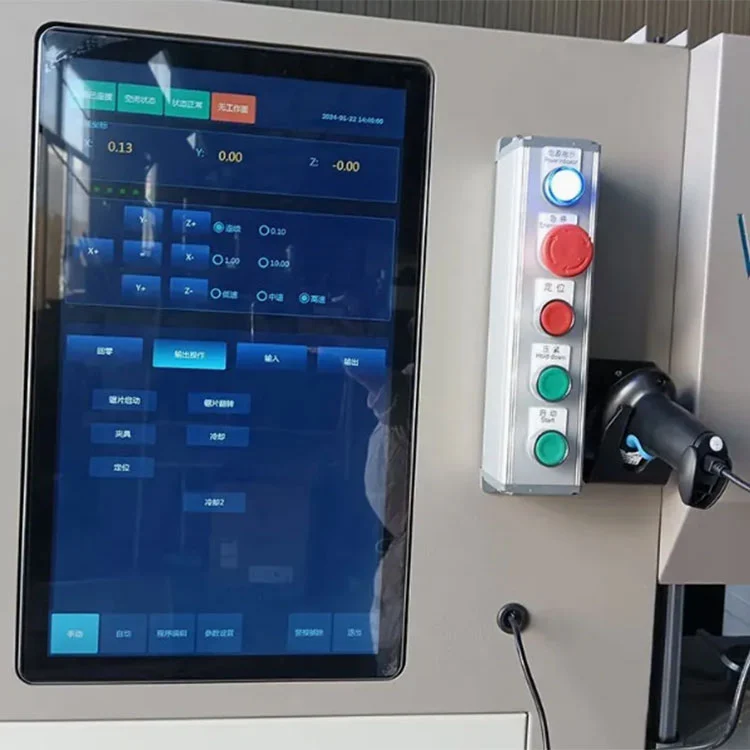

• CNC riadiaca jednotka SYNTEC:Priemyselný CNC systém s farebnou dotykovou obrazovkou HMI. Ukladá knižnice profilov, importuje CAD výkresy cez USB a riadi pohyb osí, otáčanie vretena a sekvencie upínania.

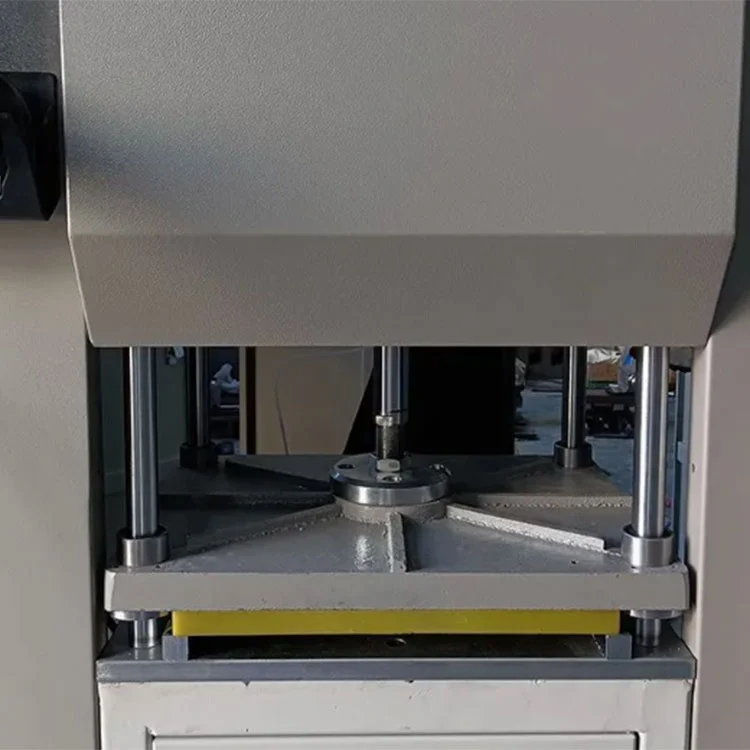

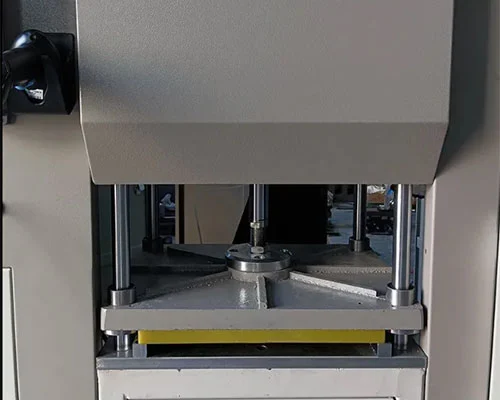

• Pneumatická viacprofilová svorka:Drží 3 až 5 profilov súčasne. Upínacia sila je regulovaná prívodom tlaku vzduchu nastaveným na 0,5 až 0,8 MPa. Vložky čeľustí je možné meniť pre rôzne prierezy profilov.
• Bezpečnostný kryt:Ochranné kryty zakrývajú zónu frézovania počas prevádzky. Obvod núdzového zastavenia pri aktivácii zastaví všetky osi a otáčanie vretena.

Aplikácie

The800 mm CNC fréza na steny závesovpoužíva sa na:

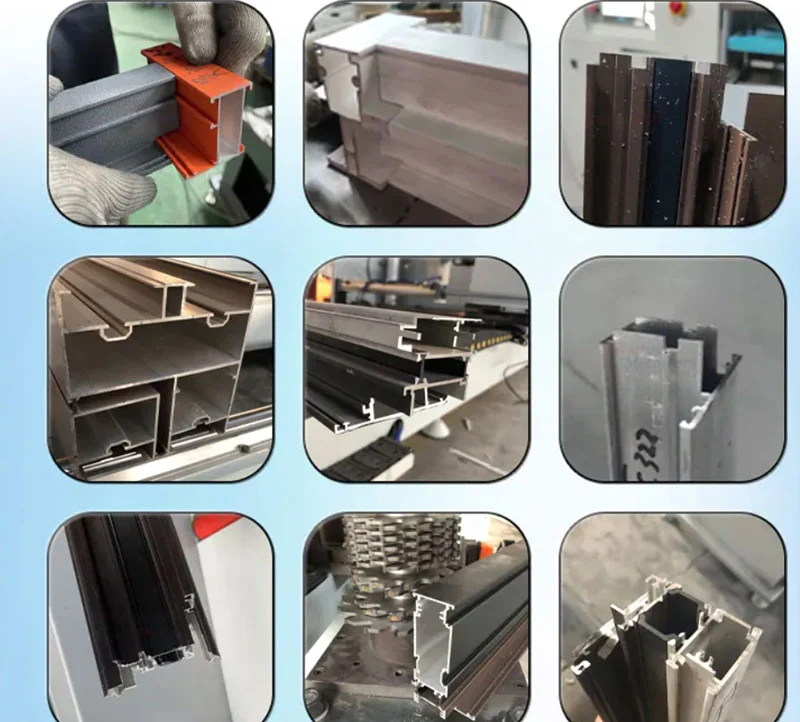

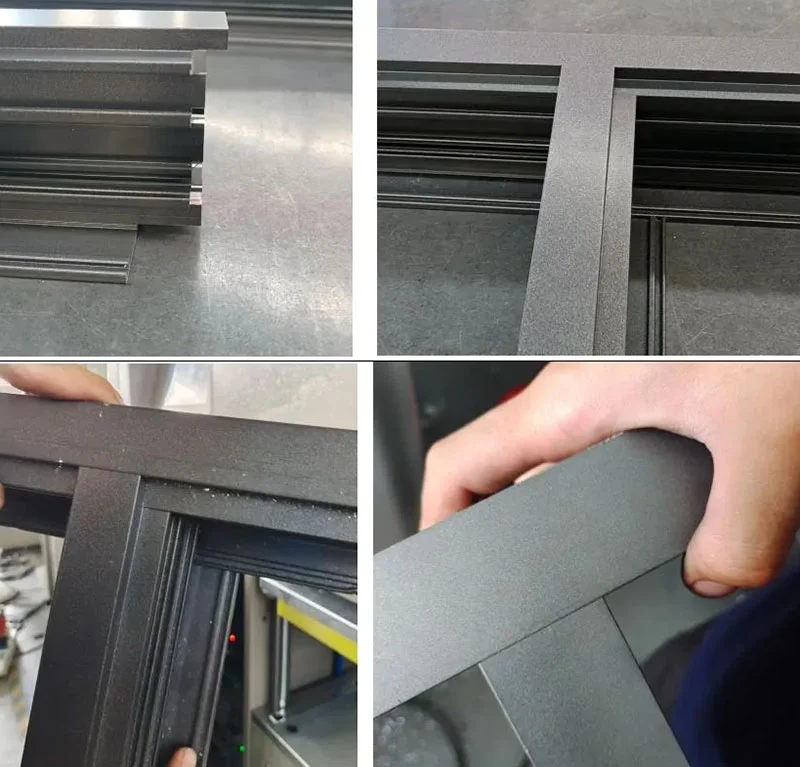

• Frézovanie hliníkových fasádnych a fasádnych profilov.
• Spracovanie stĺpikov a čapov rámu dverí a okien.
• Architektonické vrúbkovanie hliníkového profilu a rezanie drážok.

Balenie a doprava

1. Úplné zabalenie stroja do fólie na ochranu pred vlhkosťou.
2. Protikolízne polstrovanie hrán vo všetkých rohoch a vyčnievajúcich častiach.
3. Preglejková prepravka a paleta bez fumigácie s oceľovou páskou pre bezpečnú prepravu.

Výrobca a záruka

• Zavedený výrobca:Shandong Lebulang Precision Machinery Co., Ltd. vyrába zariadenia na spracovanie hliníka a PVC vo svojom závode Jinan v Číne od roku 1996.800 mm CNC fréza na steny závesovje dodávaný priamo z výroby s certifikáciou CE a ISO 9001.
• Záruka a podpora:Jednoročná záruka sa vzťahuje na hlavnú konštrukciu proti výrobným chybám. Vzdialená technická podpora, prevádzkové videá a anglický manuál sú poskytované bez dodatočných nákladov.
• Náhradné diely:Bežne vymieňané položky, ako sú frézy, upínacie čeľuste a tesnenia, sú na sklade a možno ich odosielať bežnými nákladnými zásielkami.
• Prispôsobenie:Konfigurácie OEM a ODM sú akceptované. Špecifikácie napätia, pohybu osi X a vretena môžu byť prispôsobené požiadavkám zákazníka.

FAQ

Q1: Aké profily dokáže tento stroj spracovať?

Odpoveď: Je určený pre hliníkové profily stien, fasádne výlisky a sekcie rámov dverí a okien. Maximálny prierez spracovania je 330 mm široký a 180 mm vysoký, s hĺbkou čapu do 100 mm.

Q2: Ako funguje automatické otáčanie vretena?

Odpoveď: Vreteno sa otáča od 0° (horizontálne) do 90° (vertikálne) pod servoriadením. To umožňuje stroju frézovať horizontálne aj vertikálne konce profilu pri jednom upnutí bez toho, aby operátor musel premiestňovať obrobok alebo meniť nástroje ručne.

Q3: Koľko profilov je možné opracovať naraz?

Odpoveď: Pneumatický upínací prípravok môže držať 3 až 5 profilov súčasne, v závislosti od prierezu profilu. Všetky upnuté profily sú opracované v rovnakom cykle.

Q4: Je programovanie ťažké?

Odpoveď: Ovládač SYNTEC obsahuje predinštalované knižnice profilov so spoločnými geometriami čapu a zárezu. Súbory CAD je možné importovať aj cez USB. Obsluha vyberie program na dotykovej obrazovke a spustí cyklus. K dispozícii je anglický manuál a prevádzkové video.

Q5: Môže byť napájací zdroj prispôsobený pre rôzne krajiny?

A: Áno. Štandardná konfigurácia využíva 380V/50Hz trojfázové napájanie. Iné napätia a frekvencie môžu byť špecifikované v čase objednávky, aby zodpovedali miestnym elektrickým normám.
