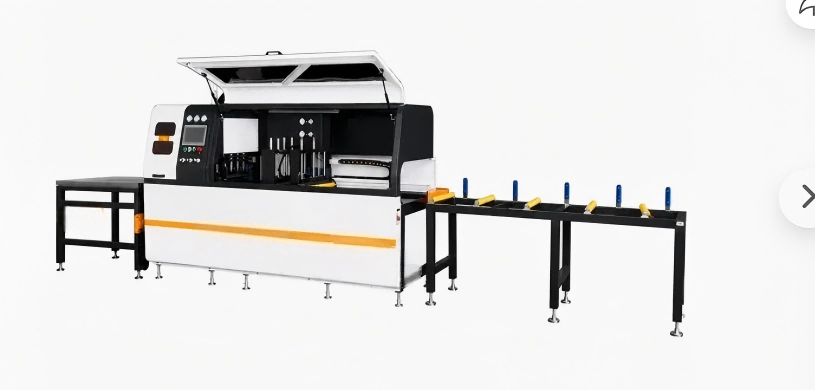

Presná CNC kotúčová píla na priemyselné hliníkové profily

Technické špecifikácie

Ako funguje píla

TheCNC kotúčová píla na priemyselné hliníkové profilypracuje so servopoháňanou osou posuvu, ktorá umiestňuje profil pod pílovým kotúčom podľa dĺžky zadanej na dotykovej obrazovke. Operátor vloží hliníkový výlisok na vstupný valčekový stôl, vyberie program rezania z pamäte alebo zadá nové rozmery a spustí cyklus. Pneumatické svorky zaberajú z vertikálneho aj horizontálneho smeru, aby držali profil proti referenčným dorazom. Hlava píly, vybavená plyno-kvapalinovým tlmiacim valcom, klesá materiálom s kontrolovanou rýchlosťou posuvu a vytvára štvorcový rez bez otrepov. Rozprašovač atomizovanej reznej kvapaliny ochladzuje čepeľ a obrobok počas rezu. Po zasunutí kotúča sa svorky uvoľnia a servoposuv posúva profil do ďalšej polohy rezu. Štandardná konfigurácia reže v uhle 90° a ±45°. S voliteľným CNC uhlovým modulom sa hlava píly otáča do ľubovoľného uhla medzi 22,5° a 157,5° pod kontrolou programu.

Kľúčové vlastnosti

Plne automatická prevádzka – Automatické podávanie materiálu, upínanie a rezanie pre maximálnu efektivitu.

Heavy-Duty Structure – Zosilnený rám stroja minimalizuje vibrácie a zaisťuje dlhodobú stabilitu.

Technológia bez otrepov – Optimalizovaná rýchlosť čepele a chladiaci systém redukujú otrepy a sekundárne spracovanie.

Užívateľsky prívetivé rozhranie CNC – intuitívne ovládanie pomocou dotykovej obrazovky pre rýchle nastavenie a jednoduchú obsluhu.

Flexibilné uhly rezu – Podporuje 45°, 90° a vlastné uhlové rezanie pre všestranné aplikácie

Pracovný proces

Automatické nakladanie – Profily sa nakladajú cez valčekový dopravník alebo automatický nakladač.

Presné polohovanie – servopohon zaisťuje presnú dĺžku rezu.

Bezpečné upínanie – Pneumatické/hydraulické svorky pevne držia profily.

Vysokorýchlostné rezanie – CNC riadená pílová hlava vykonáva čisté a presné rezy.

Odstraňovanie a chladenie triesok – Integrované chladenie a dopravník triesok udržiava pracovný priestor čistý.

CNC kotúčová píla na priemyselné hliníkové profily Voliteľné moduly modernizácie

1. Rezná štruktúra s nulovým chvostom (zvyškový chvost ≤ 5 mm, vysoké využitie materiálu)
2. Automatická nakladacia a vykladacia valčeková dopravníková linka pre 6m dlhé profily
3. CNC modul na rezanie ľubovoľného uhla (22,5°--157,5°)
4. Veľkokapacitný zberač prachu na ukladanie čipov
5. IoT modul vzdialenej online diagnostiky a štatistiky údajov
6. Zväzok viacdielny synchrónny upínací prípravok
7. Vlastná predĺžená dráha podávania až do 12 000 mm

Aplikačné scenáre

Hliníkové okenné a dverové profily

Závesné a fasádne systémy

Rezanie rámu solárnych panelov

Priemyselné hliníkové výlisky

Hliníkové diely pre železničnú dopravu a automobilový priemysel

Nábytkové a chladičové profily

FAQ

Q1: Aké profily môže táto CNC píla rezať?

Odpoveď: Je určený pre priemyselné hliníkové profily vrátane okenných/dverových sekcií, závesných stien a solárnych rámov. Pre väčšie výlisky sú k dispozícii vlastné riešenia.

Q2: Je stroj plne automatický?

A: Áno. Podporuje automatické podávanie, upínanie, rezanie a vykladanie, čo vyžaduje iba jedného operátora.

Q3: Môže rezať v iných uhloch ako 90°?

A: Áno. Štandardné modely podporujú 45° a 90°; vlastné uhlové rezanie je k dispozícii na požiadanie.

Q4: Aká je presnosť rezu?

Odpoveď: Presnosť podávania je ±0,1 mm, čo zaisťuje vysokú opakovateľnosť pre sériovú výrobu.
