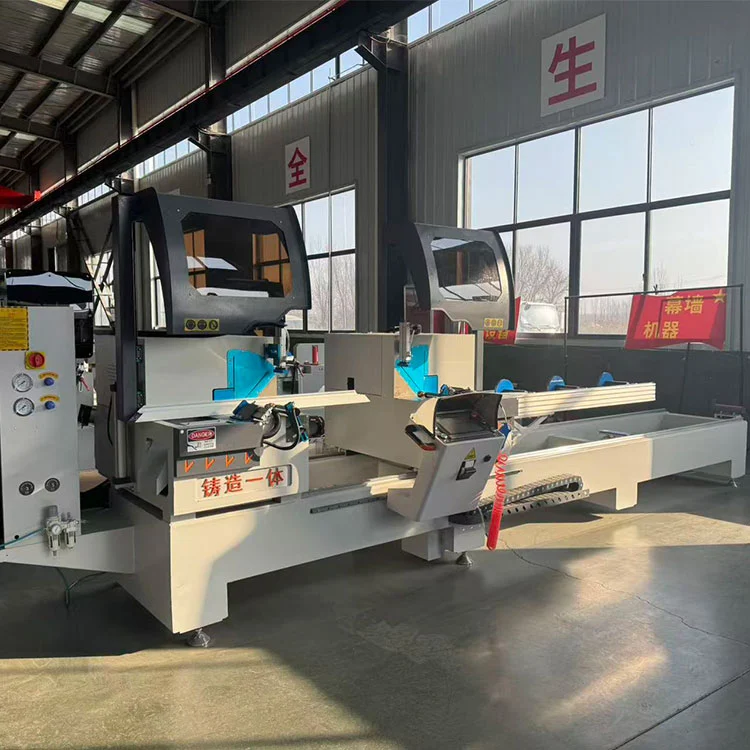

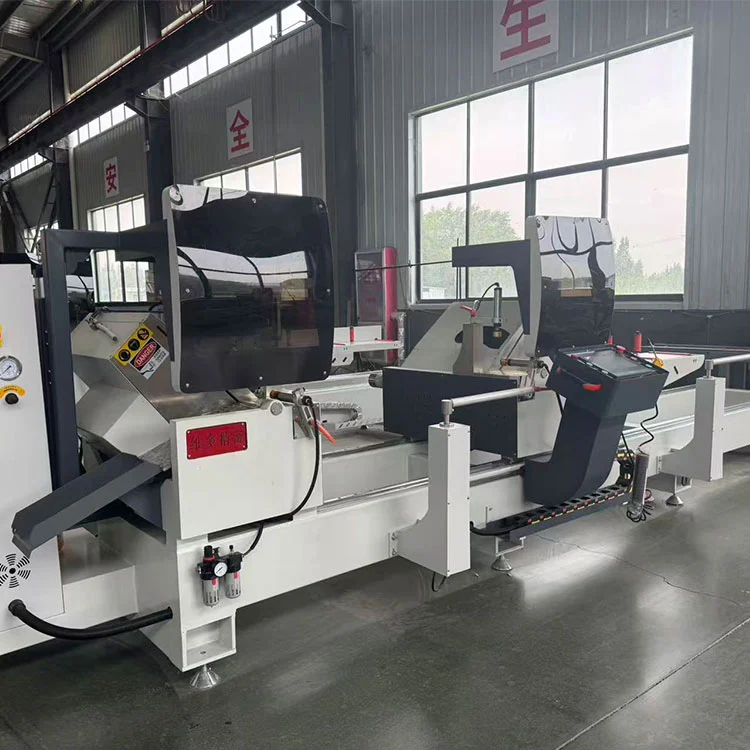

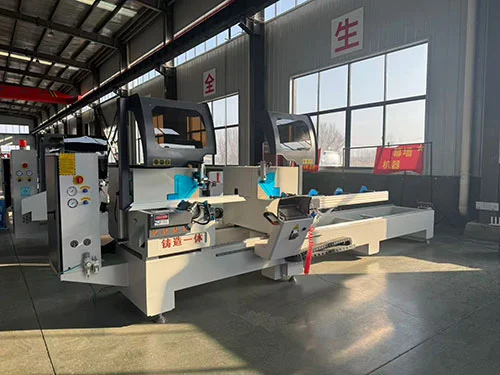

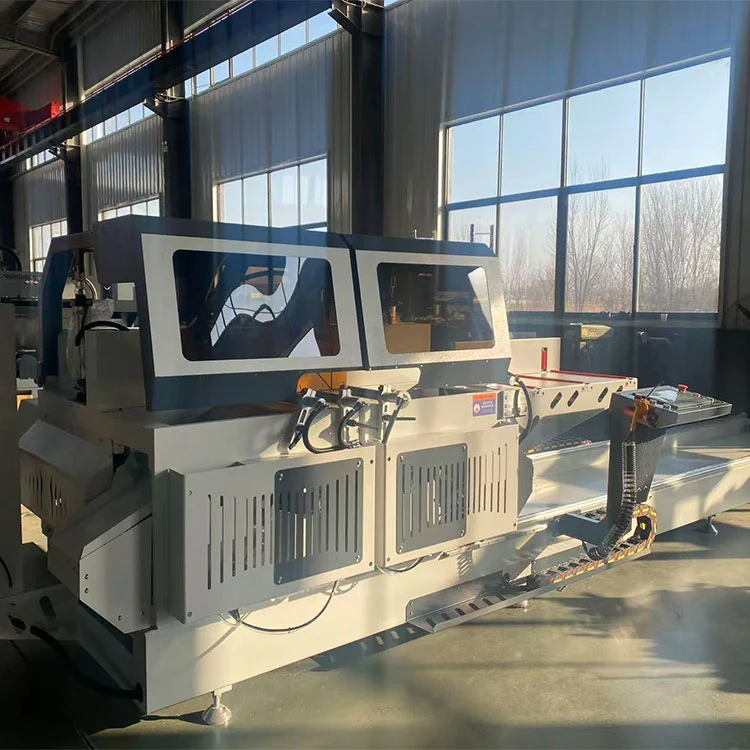

Poloautomatická dvojhlavová pokosová píla na rezanie hliníkových profilov

Shandong Lebulang Precision Machinery Co., Ltd., pôsobiaca pod značkou Lebulang Machine, vyrába zariadenia na spracovanie hliníka a PVC vo svojom závode Jinan v Číne od roku 1996. Táto poloautomatická dvojhlavová pokosová píla reže hliníkové profily pre okná, dvere, závesy a priemyselné rámy. Manipuluje s profilmi do šírky 350 mm a výšky 150 mm, s horizontálnymi uhlami rezu od 45° do 135° a vertikálnymi uhlami od 45° do 90°. Dva 4 kW motory poháňajú pílové kotúče rýchlosťou 2800 ot./min. a pravá hlava sa pohybuje na lineárnych vedeniach s ozubeným prevodom pre nastavenie dĺžky. Päťosový plne uzavretý CNC systém riadi polohovanie uhla a dĺžky, pričom rýchlosť rezania je plynule nastaviteľná od 0 do 3 m/min.

Technické parametre

Vlastnosti

• Rezanie veľkých profilov:ThePoloautomatická dvojhlavová pokosová píla na rezanie hliníkových profilovje určený na dvojrozmerné zložené uhlové rezanie veľkých hliníkových profilov. Zvláda šírky do 350 mm a výšky do 150 mm, pokrýva štandardné veľkosti obvodových stien a priemyselných profilov.
• Päťosový plne uzavretý CNC systém:Polohovanie uhla a dĺžky je riadené päťosovým CNC systémom s uzavretou spätnou väzbou. Tým sa za normálnych prevádzkových podmienok udržiava tolerancia uhla v rozmedzí ±5′ a tolerancia opakovanej dĺžky v rozmedzí ±0,2 mm.
• Pohyblivý prevod hlavy píly:Pravá rezacia hlava sa pohybuje na lineárnom vodiacom páre s hrebeňovým pohonom. Toto usporiadanie podporuje tuhosť potrebnú na presné polohovanie dĺžky v rámci celej reznej kapacity 6000 mm.
• Presné otočné ložiská:Rotácia hlavy píly využíva skrížené valčekové ložiská, ktoré poskytujú stabilný uhlový pohyb s nízkym trením. Táto konštrukcia prispieva k hladkému nastaveniu uhla a spoľahlivému zaisteniu v nastavenej polohe.
• Vylepšená štruktúra vahadla:Pílový kotúč je namontovaný na zosilnenom vahadle, ktoré sa vyklápa nahor spod pracovného stola. Táto konfigurácia vytvára hladký, čistý povrch rezu na profile a zlepšuje celkovú stabilitu rezu.
• Hojdačka čepele pod stolom:Smer podávania kotúča je zospodu pracovnej dosky, čo pomáha udržať ruky operátora mimo reznej zóny počas cyklu.
• Integrované mazanie a chladenie:Hmlové mazacie a chladiace zariadenie sa pohybuje s pílovým kotúčom a aplikuje reznú kvapalinu priamo na zuby kotúča a oblasť rezu. Pomáha to predĺžiť životnosť kotúča a zlepšuje kvalitu rezu hliníka.

Ako to funguje

ThePoloautomatická dvojhlavová pokosová píla na rezanie hliníkových profilovpracuje s operátorom, ktorý na ovládacom paneli CNC nastaví požadované horizontálne a vertikálne uhly rezu, ako aj dĺžku rezu. Pravá rezacia hlava sa automaticky pohybuje pozdĺž lineárneho vedenia do naprogramovanej polohy. Hliníkové profily sú uložené na valčekových nosných stoloch a zaistené pneumatickými svorkami. Obe hlavy môžu rezať súčasne alebo nezávisle. Počas rezacieho cyklu sa pílové kotúče otáčajú smerom nahor spod pracovného stola a prerezávajú profil s kontrolovanou rýchlosťou posuvu medzi 0 a 3 m/min. Počas rezu sa aktivuje systém mazania hmlou. Po zatiahnutí nožov sa svorky uvoľnia a odrezané kusy sa odstránia. Päťosový CNC systém s uzavretou slučkou monitoruje a nastavuje polohu, aby bola zachovaná presnosť pri dávkovom rezaní.

Kľúčové komponenty

• Motory píly (2 × 4 kW):Každá rezacia hlava je poháňaná 4 kW motorom otáčajúcim sa pri 2800 ot./min. Výkon je prispôsobený priemeru kotúča a reznému prierezu 350 × 150 mm.
• Lineárne vedenie a hrebeň a pastorok:Pohyblivá pravá hlava jazdí na presnom lineárnom vedení a je polohovaná pomocou hrebeňového pohonu. Tento prevod poskytuje tuhosť a presnosť potrebnú na polohovanie dĺžky nad lôžkom 6000 mm.
• Prekrížené valčekové ložiská:Používa sa na čape hlavy píly na nastavenie uhla. Tieto ložiská poskytujú vysokú tuhosť a hladké otáčanie s minimálnou vôľou.
• Päťosový CNC ovládač:Riadi horizontálne a vertikálne uhly rezu, polohu dĺžky a rýchlosť posuvu. Systém s uzavretou slučkou využíva spätnú väzbu z kódovačov na udržanie presnosti polohovania.
• Hmlový mazací systém:Zostava trysky, ktorá sa pohybuje s pílovým kotúčom a dodáva rozprášenú reznú kvapalinu do reznej zóny. To znižuje trecie teplo a pomáha predchádzať privareniu hliníkových triesok na zuby kotúča.
• Pneumatické svorky:Počas rezania držte profil na mieste. Upínací tlak je nastaviteľný pomocou vzduchového regulátora.

Aplikácie

ThePoloautomatická dvojhlavová pokosová píla na rezanie hliníkových profilovsa používa na rezanie hliníkových profilov pri výrobe okien a dverí, výrobe závesových stien, výrobe rámov solárnych panelov a pri všeobecnom priemyselnom spracovaní hliníka. Spracováva plné a duté výlisky, tepelne delené profily a ľahké profily z neželezných kovov v rámci špecifikovanej reznej kapacity.

Výrobca a podpora

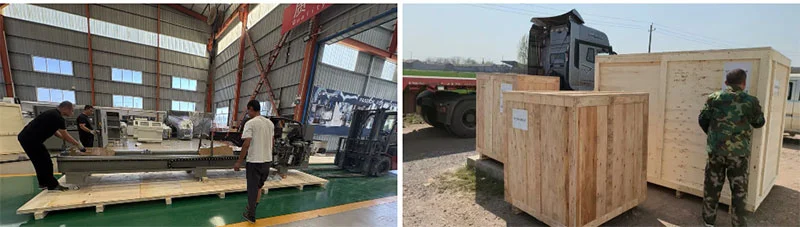

Shandong Lebulang Precision Machinery Co., Ltd., pôsobiaca ako Lebulang Machine, vyrába zariadenia na spracovanie hliníka vo svojom závode Jinan v Číne od roku 1996.Poloautomatická dvojhlavová pokosová píla na rezanie hliníkových profilovje dodávaný priamo z výroby s certifikáciou CE a ISO. Na hlavnú konštrukciu sa vzťahuje ročná záruka. Súčasťou je vzdialená technická podpora, prevádzkové videá a anglický manuál. Náhradné diely sú naskladnené na expedíciu. Napätie, dĺžka rezu a možnosti upínania môžu byť prispôsobené v čase objednávky.

FAQ

Q1: Aké typy profilov môže táto píla rezať?

Odpoveď: Reže hliníkové profily do šírky 350 mm a výšky 150 mm, vrátane plných tyčí, dutých výliskov a tepelne delených profilov. Je vhodný aj na ľahké neželezné kovy a niektoré PVC profily.

Q2: Môže rezať zložené uhly?

A: Áno. Stroj vykonáva dvojrozmerné kombinované uhlové rezanie, pričom horizontálny uhol je nastaviteľný od 45° do 135° a vertikálny uhol od 45° do 90°.

Q3: Aká je presnosť rezu?

Odpoveď: Tolerancia dĺžky opakovanej lokalizácie je ±0,2 mm a tolerancia uhla rezu je ±5′ za štandardných prevádzkových podmienok so správne udržiavanými čepeľami.

Q4: Je správne umiestnenie hlavy automatické?

A: Áno. Pravá hlava sa automaticky pohybuje pozdĺž lineárneho vedenia do naprogramovanej polohy prostredníctvom päťosového CNC systému. Operátor zadá požadovanú dĺžku na ovládacom paneli.

Q5: Aké je minimálne množstvo objednávky a dodacia lehota?

Odpoveď: Minimálne množstvo objednávky je jedna sada. Štandardná dodacia lehota je zvyčajne 15–25 pracovných dní po prijatí zálohy, v závislosti od aktuálneho plánu výroby.
