CNC ohýbačka hliníkových profilov z PVC

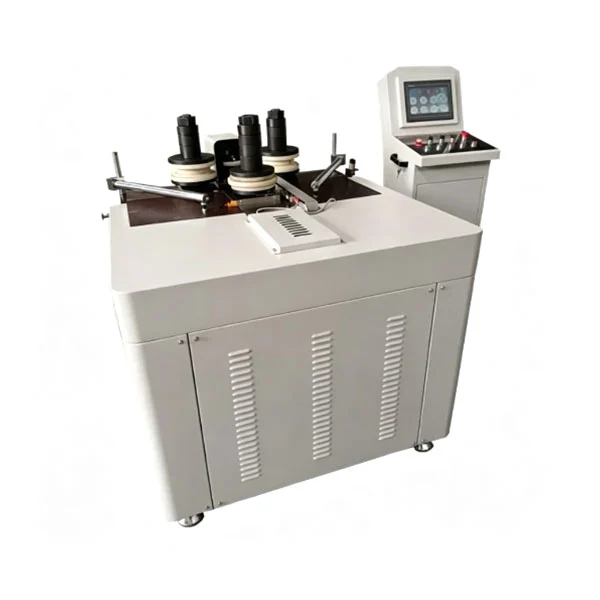

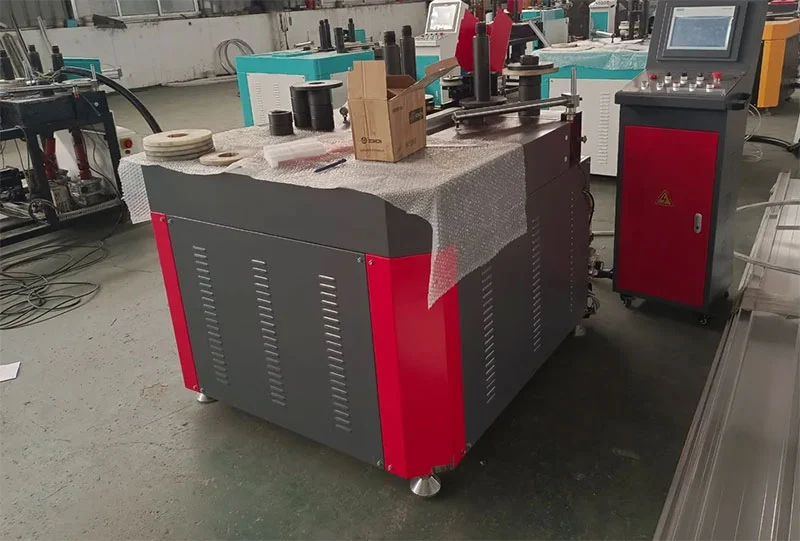

Táto CNC ohýbačka hliníkových profilov z PVC spracováva hliník, PVC, UPVC, tepelne oddelené, nerezové a medené profily do zakrivených tvarov pre okenné a dverové rámy, prvky závesov, architektonické lišty a priemyselné komponenty. K dispozícii sú možnosti hydraulického ťahu 20, 25 alebo 40 ton a CNC riadiaca jednotka s 10-palcovou dotykovou obrazovkou podporuje digitálne programovanie oblúkov s viacerými polomermi, plných kružníc, elips a zložených kriviek. Presnosť polohovania je špecifikovaná na ±0,02 mm cez servoriadené osi X, Y a Z.

• Kompatibilita viacerých materiálov:TheCNC ohýbačka hliníkových profilov z PVCohýba hliníkové, PVC, UPVC, termoizolačné, nerezové a medené profily. Súpravy nástrojov je možné meniť tak, aby vyhovovali rôznym triedam materiálov a prierezom v rámci kapacity stroja.
• 3-osové CNC polohovanie:Servomotory na osiach X, Y a Z sú poháňané prostredníctvom CNC ovládača s 10-palcovou dotykovou obrazovkou. Presnosť polohovania je ±0,02 mm. Operátori programujú tvary s viacerými polomermi, oblúky a zložené krivky priamo na rozhraní alebo importujú dáta cez USB.
• Možnosti hydraulického ťahu:Ponúkajú sa tri konfigurácie hydraulických staníc – 20-tonové, 25-tonové a 40-tonové – vybrané na základe materiálu profilu, hrúbky steny a požadovaného polomeru ohybu. Hydraulické čerpadlo pracuje so zníženou hlučnosťou v porovnaní so štandardnými priemyselnými jednotkami.

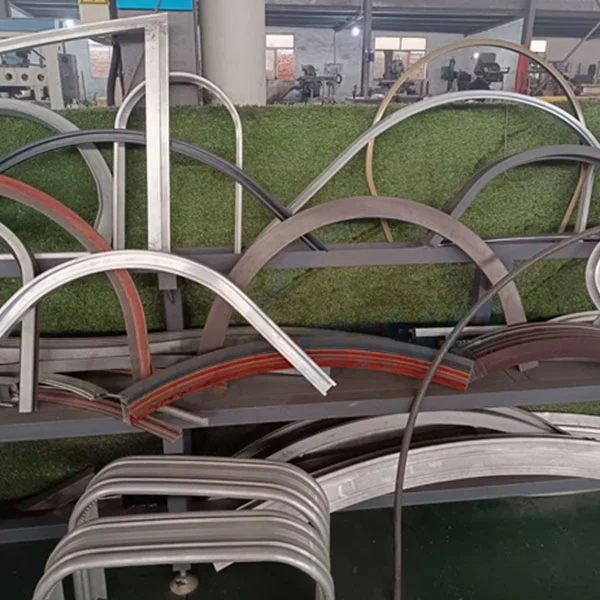

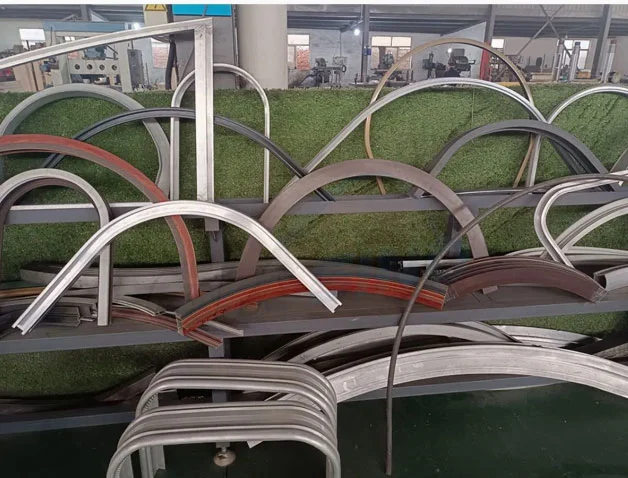

• Rozsah tvaru ohybu:Stroj vytvára tvar C, tvar U, tvar S, plný kruh, elipsu, kombinácie viacerých polomerov a vlastné oblúky. Formovacie pásy a valcové formy je možné prispôsobiť tak, aby zodpovedali prierezu profilu pre optimálnu kvalitu ohybu.

Ako to funguje

TheCNC ohýbačka hliníkových profilov z PVCfunguje tak, že operátor naloží profil na pracovný stôl a zaistí tvarovacie pásy a valcové formy prispôsobené prierezu profilu. Požadovaná geometria ohybu – či už je to tvar C, U, plný kruh alebo krivka s viacerými polomermi – sa naprogramuje na 10-palcovej dotykovej obrazovke alebo sa importuje cez USB. Servoriadené osi X, Y a Z umiestňujú profilové a ohýbacie valce, zatiaľ čo hydraulická stanica aplikuje zvolený ťah. Valcové formy vyrobené z kalenej ocele s voliteľným PU povlakom, aby sa zabránilo značeniu povrchu, vedú profil cez naprogramovanú krivku. Po cykle ohýbania sa hotový profil odstráni. Vlastné tvarovacie pásy a formy sú k dispozícii pre špecifické tvary profilov, aby sa dosiahol požadovaný polomer ohybu bez deformácie prierezu.

Kľúčové komponenty

CNC Controller:10-palcová dotyková obrazovka s užívateľským rozhraním na programovanie uhlov ohybu, polomerov a sekvencií viacerých polomerov. USB port podporuje import a export programu. Ovládač riadi pohyb osi, hydraulický tlak a načasovanie cyklu.

Hydraulická stanica:Dostupné v 20-tonových, 25-tonových a 40-tonových konfiguráciách. Používa importované olejové čerpadlo vybrané pre stabilný výstup tlaku a tichú prevádzku. Hydraulický okruh obsahuje pretlakový ventil a filter.

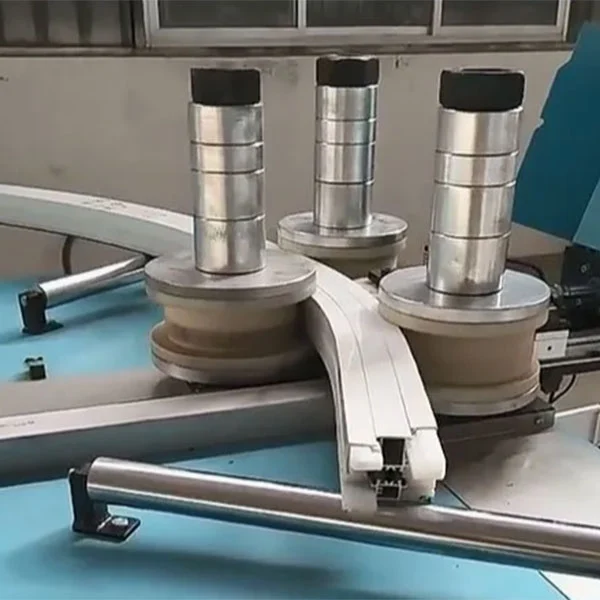

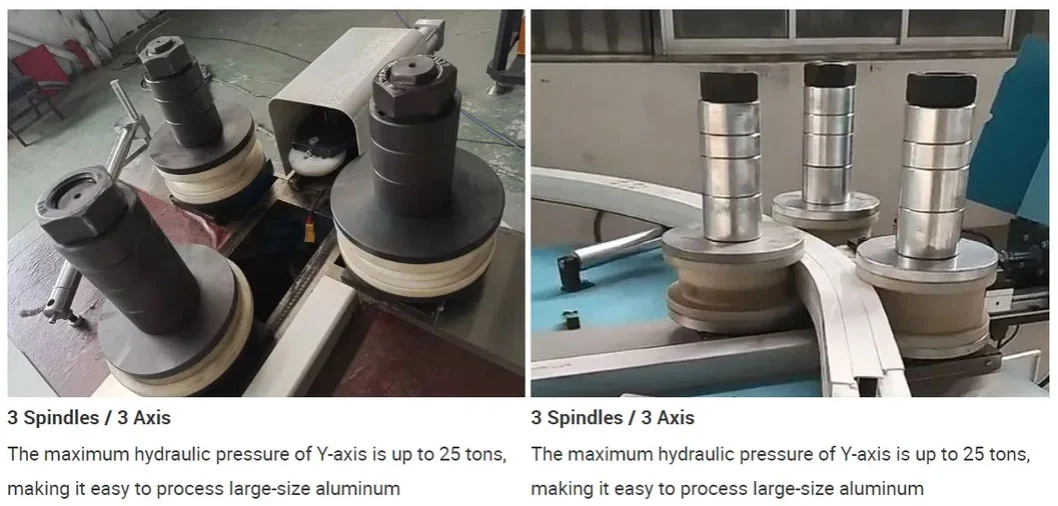

Roller Molds:Vyrobené z tvrdenej ocele s voliteľným PU povlakom. Povlak pomáha predchádzať poškriabaniu alebo značeniu na lakovaných, eloxovaných alebo lakovaných povrchoch profilov. Sady foriem sú zameniteľné pre rôzne prierezy profilov.

Prenos:Taiwanské lineárne vodiace koľajnice HIWIN nesú pohyblivé osi. Presné prevodovky a servomotory poskytujú presnosť polohovania pre pohyby X, Y a Z.

Aplikácie

• Hliníkové okenné a dverové profily (tepelné a štandardné)
• Okenné rámy a dverové profily z PVC a UPVC
• Závesové hliníkové extrúzne profily
• Architektonické kovové profily (zábradlia, obklady, fasádne prvky)
• Priemyselné hliníkové profily a kovové výlisky na mieru
• Nábytkové a dekoratívne ohýbanie kovov

Výrobca a záruka

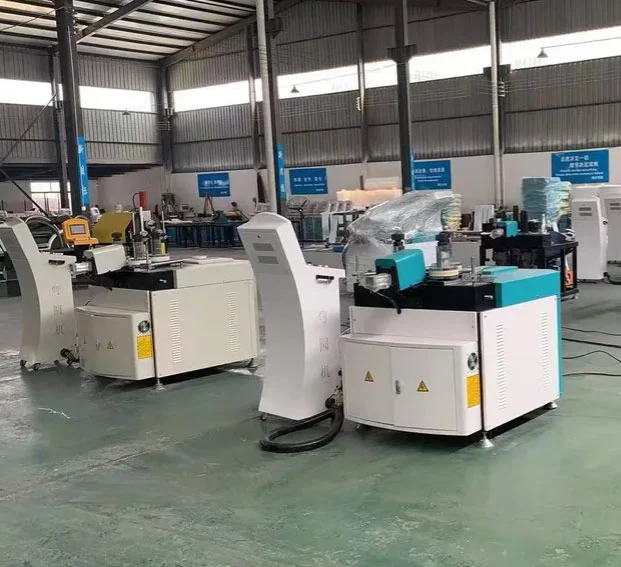

Shandong Lebulang Precision Machinery Co., Ltd., pôsobiaca ako Lebulang Machine, vyrába zariadenia na spracovanie hliníka a PVC vo svojom závode Jinan v Číne od roku 1996.CNC ohýbačka hliníkových profilov z PVCje dodávaný priamo z výroby s certifikáciou CE a ISO. Na hlavnú konštrukciu sa vzťahuje ročná záruka. Vzdialená technická podpora, inštalačné videá a anglický manuál sú poskytované bez dodatočných nákladov. Inštaláciu na mieste a školenie je možné dohodnúť samostatne. Náhradné diely, ako sú valcové formy, tvarovacie pásy a hydraulické tesnenia, sú skladom. Farbu stroja, značku a balenie je možné prispôsobiť podľa dohôd OEM a ODM.

FAQ

1. Ste továreň alebo obchodná spoločnosť?

Sme výrobca s vlastným výrobným závodom v Jinane v Číne, ktorý funguje od roku 1996.

2. Ako dlho je záruka na zariadenie?

Jeden rok na hlavnej konštrukcii, s výnimkou bežných opotrebiteľných častí, ako sú valcové formy a tvarovacie pásy.

3. Ako poskytnúť popredajný servis?

Poskytuje sa diaľkové video navádzanie, online technická podpora a bezplatná výmena chybných dielov v rámci záručnej doby. Inštaláciu na mieste, uvedenie do prevádzky a školenie je možné zabezpečiť za príplatok.

4. Ako dlho trvá dodacia lehota?

Štandardné stroje sa odosielajú do 10 až 20 pracovných dní po prijatí zálohy.

5. Aké ďalšie stroje predávate?

Stroje na rezanie hliníka, lisy na rohy hliníka, zváračky PVC, CNC vŕtačky a frézky a kompletné linky na výrobu dverí a okien.

6. Môže stroj ohýbať tepelne prerušené profily?

áno. S vhodnými tvarovacími pásmi a valcovými formami môže stroj ohýbať tepelne rozbité hliníkové profily pri zachovaní integrity izolačného pásu.
