Dvojitá pokosová píla na výrobu okenných rámov
Dvojitá pokosová píla 45 a 90 stupňov na výrobu okenných rámov je vysokovýkonný, vysoko presný stroj na rezanie s dvoma hlavami určený pre hliníkové, PVC, UPVC a tepelne delené profily pri výrobe okien, dverí a závesov. Poskytuje presné, opakovateľné rezy pod uhlom 45° a 90° s okrajmi bez otrepov, podporuje nezávislú aj dvojhlavovú synchrónnu prevádzku pre maximálnu produktivitu. Značka Lebulang vyrába vysoko kvalitný stroj.

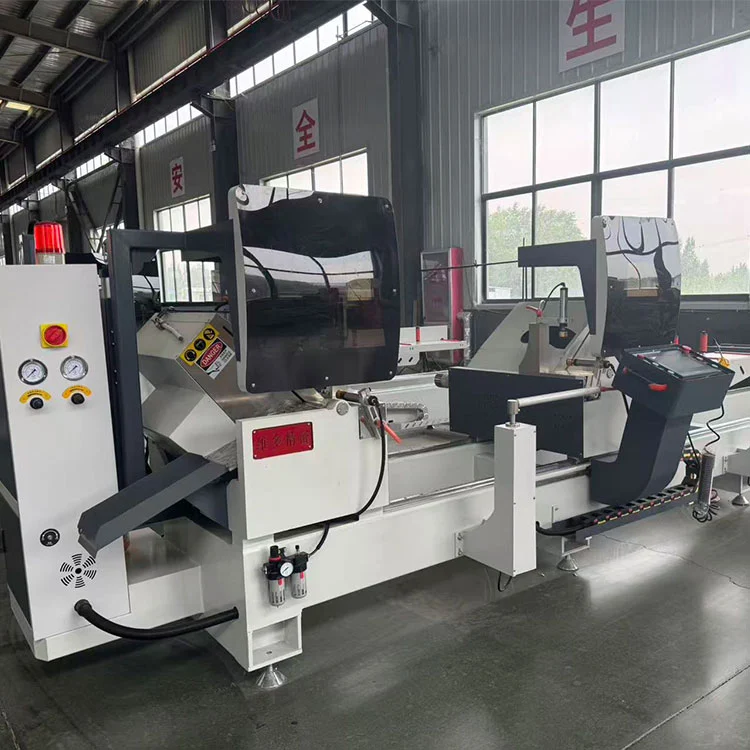

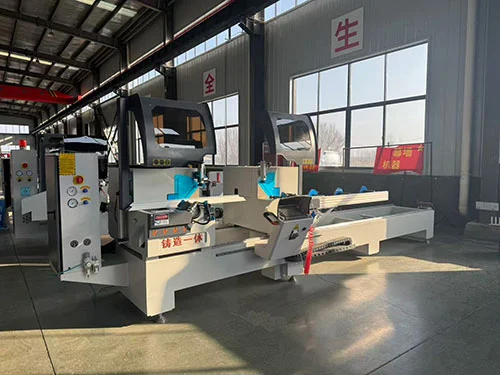

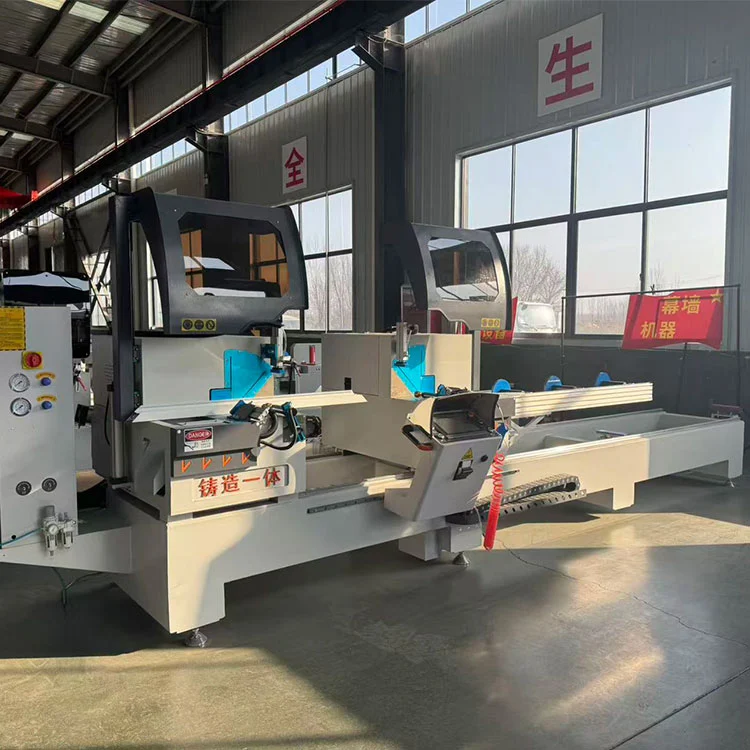

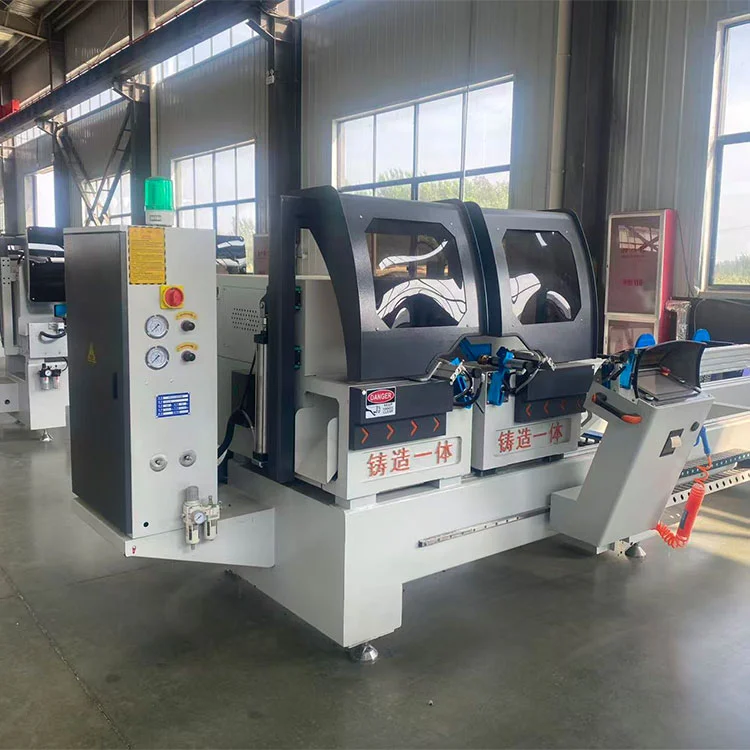

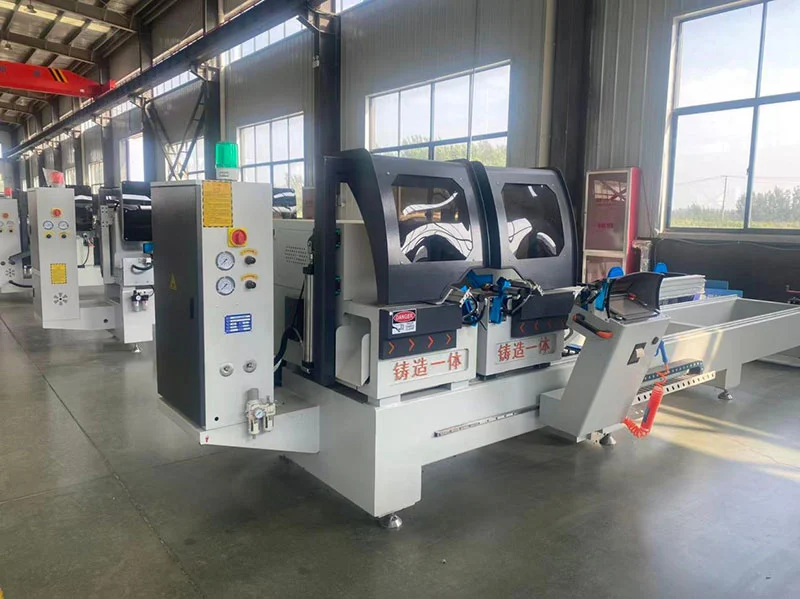

Táto dvojitá pokosová píla na výrobu okenných rámov, postavená v čínskom závode Lebulang Machine, kde sa zariadenia na spracovanie hliníka a PVC vyrábajú už takmer tri desaťročia, reže profily pod uhlom 45° a 90° na výrobu okien, dverí a závesov. Spracováva hliník, PVC, UPVC, tepelne lámané a medené výlisky. Dve rezacie hlavy – T1 pevná a T2 motorizovaná – sedia na spoločnej presnej vodiacej koľajnici a môžu pracovať súčasne, pričom pravá hlava sa pohybuje pomocou servopohonu na nastavenie dĺžky.
Základnú štruktúru tvorí integrovaný odlievaný pracovný stôl a priamo pripojené vretenové motory. Každá hlava píly je poháňaná motorom s výkonom 3 kW, ktorý otáča kotúčom s priemerom 500 mm z tvrdokovu rýchlosťou 3 000 ot./min. Pneumatické upínače zaisťujú obrobok a vzduchovo-hydraulický tlmiaci valec ovláda posuv. Zváraný oceľový rám a liatinová základňa spolupracujú s lineárnymi koľajnicami HIWIN a elektrickými komponentmi Schneider, aby bola zachovaná opakovaná presnosť pevnej dĺžky v rozmedzí ±0,1 mm a drsnosť reznej plochy Ra 12,5 µm. Maximálna dĺžka rezu je 5000 mm, s funkciou skrátenia až do 200 mm. Pri 45° je kapacita sekcie 150 × 170 mm; pri 90° zvládne 150 × 345 mm, vrátane štvorcových rúrok do 150 × 200 mm.

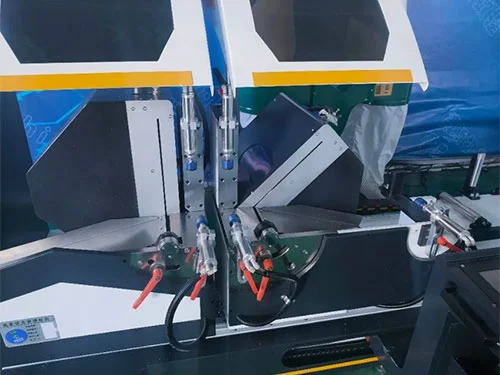

Plne uzavretý ochranný kryt, núdzové zastavenie a ochrana proti preťaženiu sú štandardom. Špeciálny systém odsávania triesok a vysávania zachytí približne 70 % nečistôt a patentovaná otočná zdvíhacia podpera zabraňuje prehýbaniu profilu v strede rozpätia. Dáta je možné importovať cez LAN, USB, Bluetooth alebo manuálny vstup a rozhranie riadiaceho systému s bežným optimalizačným softvérom. Zabudovaná je aj tlačiareň etikiet a funkcia prevencie chýb – ktorá blokuje rezanie, keď profil prekročí toleranciu. Stroj beží na 380 V trojfázovom napájaní a vyžaduje tlak vzduchu 0,6–0,8 MPa.
Platí certifikácia CE a akceptujú sa vlastné konfigurácie OEM. Lebulang Machine dodáva pílu priamo z výroby s dizajnom, ktorý je zameraný na jednoduchú každodennú údržbu. Vzdialený návod na inštaláciu je poskytovaný bez dodatočných nákladov.
Dvojitá pokosová píla 45 a 90 stupňov na hliníkové a PVC okná Vlastnosti:
- a. rezanie priemyselných hliníkových profilov, PVC profilov, hliníkových dverí a okien, obkladových materiálov.
- b. Prevádzka bez kvalifikovaných pracovníkov, riešenie problémov s náborom továrne
- c. funkcia tlače štítkov,
- d. funkcia prevencie chýb: chyba profilu mimo rozsahu žiadneho rezu.
- e. Vysoko presný integrovaný odlievací pracovný stôl, integrovaný motor priamo pripojený na vreteno,
- f. vzduchovo-kvapalinový tlmiaci valec, hlavy T1, T2 sú umiestnené na integrovanej vodiacej lište.
- g. Podporuje viacero režimov importu údajov: Internet, LAN, U disk, Bluetooth, manuálne zadávanie atď.
- h. Dokáže realizovať na trhu bežné dokovanie údajov optimalizačného softvéru.
- i. Funkcia ochrany životného prostredia, jedinečné odstraňovanie triesok, dizajn vysávania, miera vysávania 70%, čisté miesto, zníženie frekvencie čistenia, zlepšenie efektivity práce.
- j. Je vybavený patentovanou otočnou zdvíhacou konzolou, aby sa predišlo chybe pri rezaní spôsobenej stredným poklesom, a vybavená pohyblivou profilovou konzolou.

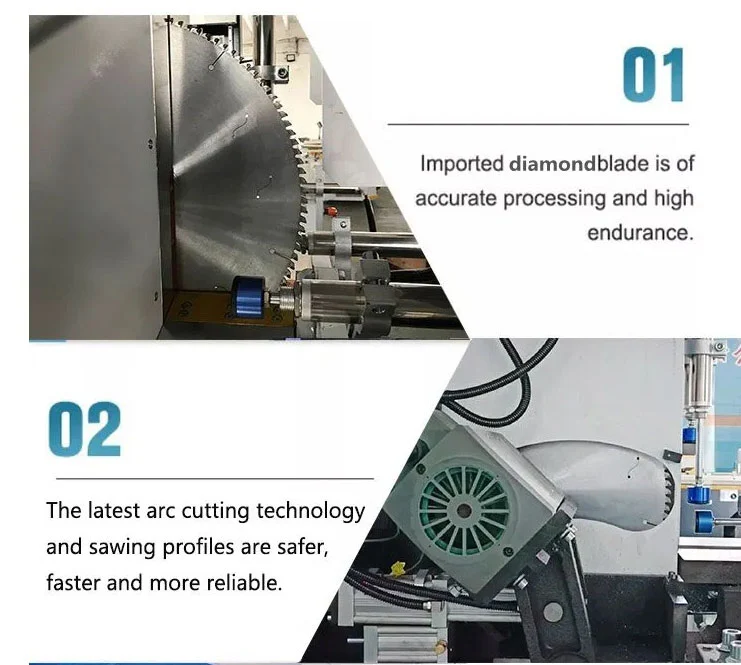

- k. Najnovšia technológia oblúkového rezania, rezná časť je bezpečnejšia, rýchlejšia a spoľahlivejšia.
Dvojitá pokosová píla 45 a 90 stupňov na hliníkové a PVC okná
✅ Presné rezanie v dvoch uhloch
- • Automaticky nastaviteľné uhly:45° / 90°(voliteľné stredné uhly)
- • presnosť polohovania ±0,1 mm; čisté, tesné pokosové spoje pre rámy
✅ Kompatibilita s viacerými materiálmi
- • Rezyhliník, PVC, UPVC, tepelný most, meďprofilov
- • Optimalizované pre okná, dvere, závesy a architektonické výlisky
✅ Vysoká účinnosť dvojitej hlavy
- • Dve synchronizované hlavy; súčasné rezanie na oboch koncoch
- • Servopohon pravej hlavy pre rýchle a presné nastavenie dĺžky
- • 2--3× rýchlejšie ako jednohlavové píly; ideálne pre sériovú výrobu
✅ Možnosti CNC / digitálneho ovládania
- • Digitálny displej: rýchle odčítanie dĺžky, jednoduchá obsluha
- • Upgrade CNC: 10″ dotyková obrazovka, ukladanie programov, import/export USB
✅ Odolná a stabilná konštrukcia
- • Robustný zváraný oceľový rám + liatinová základňa; minimálne vibrácie
- • Prémiové komponenty: lineárne koľajnice HIWIN, elektrika Schneider, čepele z tvrdokovu
✅ Bezpečné a užívateľsky prívetivé
- • Plne uzavreté ochranné kryty, núdzové zastavenie, ochrana proti preťaženiu
- • Automatické zaťahovanie čepele; pneumatické upínanie pre bezpečné držanie profilu
✅ CE certifikované a spoľahlivé
- • v súlade s bezpečnostnými normami EÚ; 24/7 nepretržitá prevádzka
- • Záruka 12--24 mesiacov; dlhodobé dodávky náhradných dielov
Technická špecifikácia
| Napájanie | 380V 50Hz |
| Motor pílovej hlavy | 2× 3KW/3000ot./min |
| Pracovný tlak | 0,6 ~ 0,8 MPa |
| Spotreba vzduchu | 60 l/min |
| Dĺžka rezu | Max 5000 mm min 280 mm (funkcia krátkeho rezu je najkratšia 200 mm) |
| Šírka rezu | Max 150 mm |
| Max. Sklon rezu | 45°150×170mm 90°150×345mm |
| Max. rezanie štvorcových rúrok | 150 × 200 mm |
| Uhol rezu | 45 stupňov 90 stupňov |
| Rýchlosť kŕmenia | nepretržite životaschopný 0-4 m/min |
| Špecifikácia pílového kotúča | ø500 × ø30 × 4,4 × Z120 |
| rozmer | 6550×1300×1800 mm |
| hmotnosť | 2000 kg |
| Presnosť opakovanej pevnej dĺžky | ≤ 0,1 mm |
| Povolenie uhla rezu sekcie | ± 3' |
| Rovinnosť rezného profilu | ≤ 0,02 m |
| Drsnosť profilu rezu | Ra 12,5 μm |
Kľúčové komponenty
- Pílové listy: Dovážané čepele z tvrdokovu pre hladké rezy bez otrepov
- Pneumatické svorky: Horizontálne/vertikálne svorky pre pevné uchytenie profilu
- Lineárne koľajnice: Taiwanské presné koľajnice HIWIN pre hladký pohyb
- Ovládací panel: Intuitívny digitálny displej alebo 10″ CNC dotyková obrazovka
- Bezpečnostný systém: Ochranné kryty v súlade s CE, núdzové zastavenie, ochrana proti preťaženiu
Popredajný servis
- Záruka: 1 rok (bezplatné diely a technická podpora)
- Inštalácia: Inžinieri k dispozícii pre inštaláciu a školenie v zahraničí
- Náhradné diely: Dlhodobá dodávka za výrobné náklady
- Podpora: 24/7 online technická podpora (videohovor, diaľková diagnostika)
