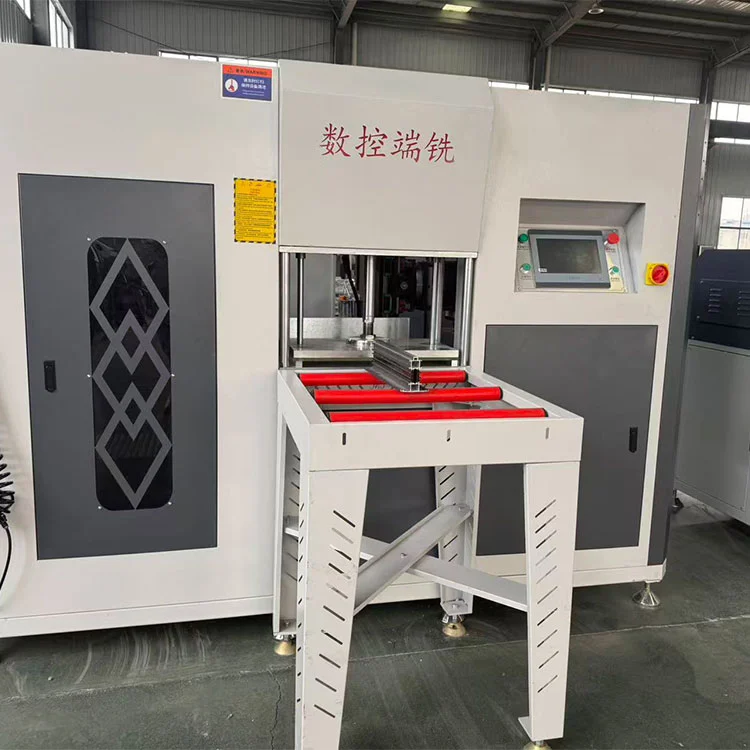

Multi-uhlová 3+2 stopková fréza pre špeciálny tvar hliníkový stĺpik
Multi-uhlová 3+2 osová CNC koncová fréza je navrhnutá pre zložité, neštandardné hliníkové stĺpiky, priečniky a rámové profily – najmä pre tepelne oddelené, systémové okná a hliníkové profily závesových stien. Kombinácia 3 lineárnych servo osí (X/Y/Z) + 2 rotačných osí (naklonenie vretena + preklopenie), viacuhlová 3+2 koncová fréza pre hliníkový stĺpik so špeciálnym tvarom poskytuje skutočné viacuhlové (45° až +45°) frézovanie s jedným nastavením pre špeciálne tvary, ktoré štandardné stroje 3+1 nedokážu zvládnuť. Značka Lebulang Lebulang je jedným z čínskych výrobcov strojov v Číne. Dual Cut 4+2 osová koncová fréza na tepelnú lámavosť hliníka výrobná linka
Táto viacuhlová 3+2 koncová fréza na hliníkový stĺpik špeciálneho tvaru je vyrobená spoločnosťou Lebulang Machine, výrobcom so sídlom v Číne s takmer 30-ročnými skúsenosťami vo výrobe zariadení na spracovanie okien a dverí. Je navrhnutý špeciálne pre nepravidelné, zakrivené a viacuhlové hliníkové stĺpiky a priečniky, ktoré sa nachádzajú v systémoch tepelných mostov, systémových oknách a fasádnych fasádach. Stroj kombinuje tri servopoháňané lineárne osi s dvoma rotačnými osami, čo umožňuje naklonenie vretena o ±45° a preklopenie medzi 0° a 90°. Uhlové konce, zárezy, čapy a drážky je možné dokončiť jediným upnutím, čím sa eliminuje ručné opätovné uchytenie a skráti sa čas výmeny.

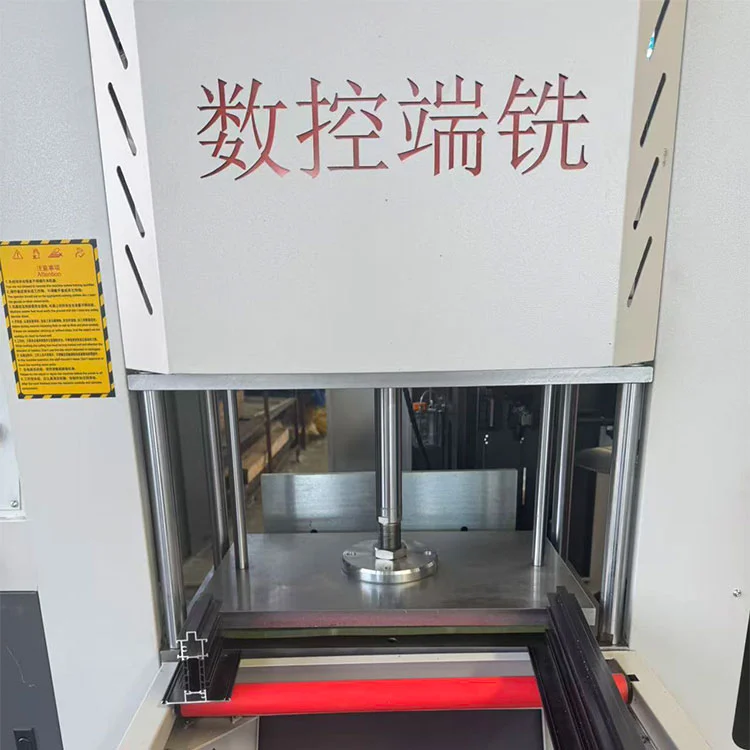

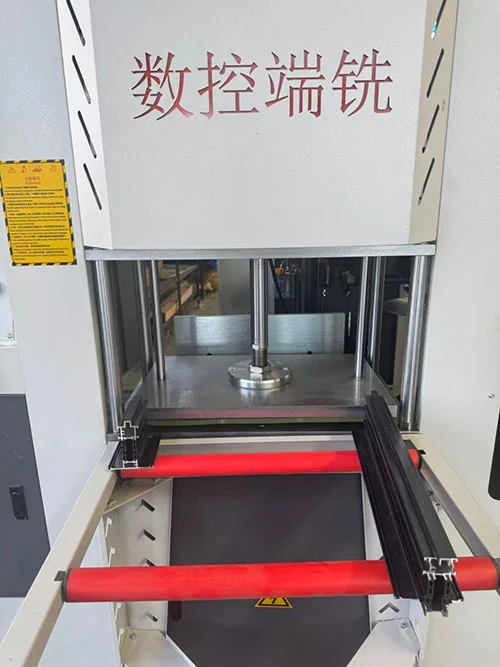

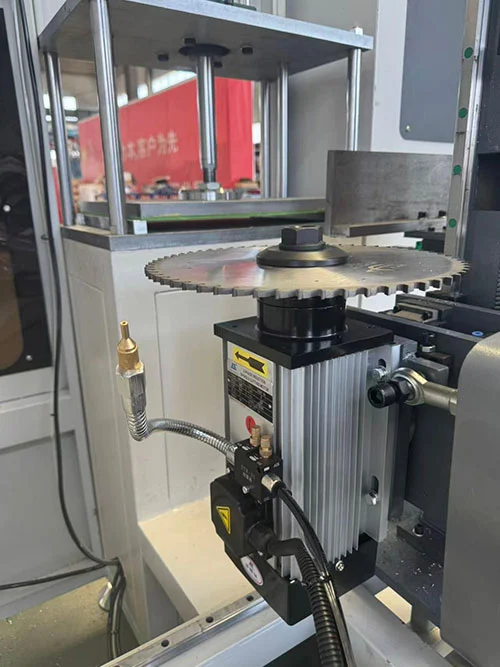

Vreteno s vysokým krútiacim momentom 4 kW beží pri 2800 ot./min. umožňuje použitie diamantových fréz od φ250 do φ300 mm. Liatinový rám a lineárny vodiaci systém zachováva opakovateľnosť v rozmedzí ±0,02 mm počas dávkového spracovania. Pracovný stôl pojme štyri až šesť profilov na cyklus a CNC riadiaca jednotka uloží viac ako 100 prednastavených programov, čo umožňuje rýchle prepínanie medzi rôznymi profilmi špeciálnych tvarov. Ovládanie prebieha cez 10-palcovú užívateľsky prívetivú dotykovú obrazovku s vizuálnym programovaním, vďaka čomu sú požiadavky na školenia minimálne. Plne uzavretý ochranný kryt, automatický systém mazania a gumou chránené pneumatické svorky prispievajú k bezpečnej každodennej prevádzke s nízkymi nárokmi na údržbu.
Certifikované CE a ISO. Podporované sú OEM a prispôsobené konfigurácie. Výrobca dodáva tento stroj priamo z výroby s dôrazom na ľahkú údržbu a poskytuje návod na inštaláciu na diaľku bez dodatočných nákladov.
Multi-uhlová 3+2 stopková fréza pre špeciálny tvar hliníkový stĺpik
- • 3+2-osý viacuhlový CNC systém3 servo lineárne osi pre presné polohovanie;2 rotačné osipovoliťNaklonenie vretena ±45° + preklopenie 0°/90°. Procesšikmé konce, zárezy, čapy a drážkyv jednom prechode --- žiadne manuálne opätovné upnutie.
- • Špeciálny tvar optimalizovaný pre hliníkUrčené prenepravidelné, zakrivené a viacuhlové stĺpiky(tepelná prestávka, systémové okná, predsteny). Eliminuje potrebu vlastných rezných nástrojov; skracuje čas nastavenia o 60 %.

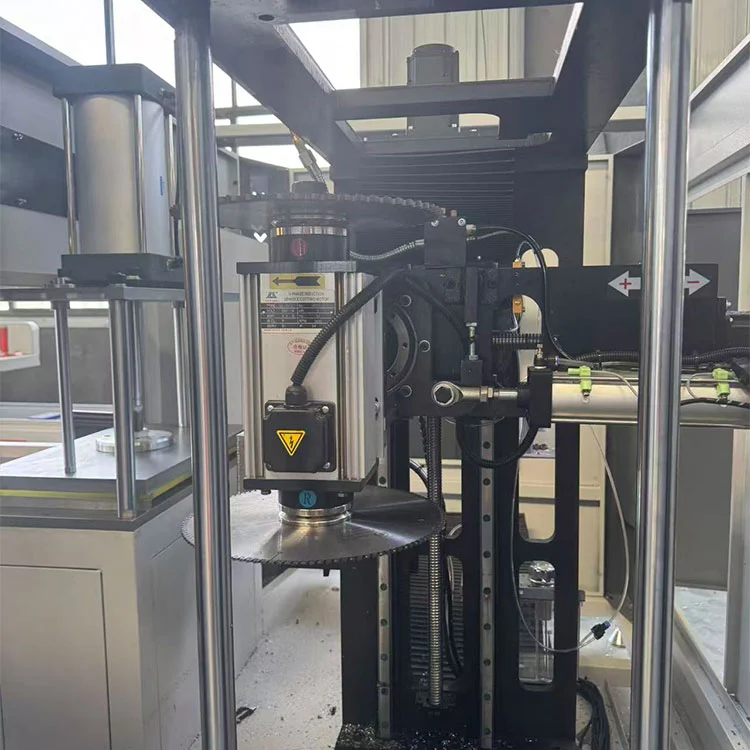

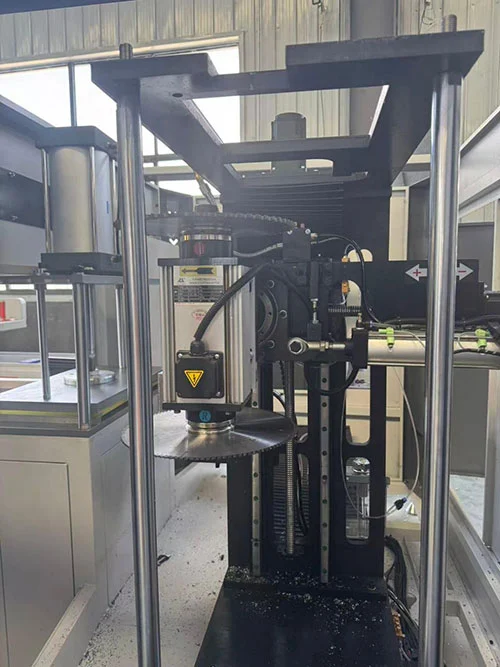

- • Vysoko presná a odolná konštrukcia4kW vreteno s vysokým krútiacim momentom (2800 ot./min) s diamantovými frézami;liatinový rám + lineárne vedeniazabezpečiťPresnosť ± 0,02 mmaj pri sériovej výrobe.
- • Dávkové spracovanie a efektívnosťŠiroký držiak na pracovný stôl4--6 profilovza cyklus;plné ovládanie serva + uloženie prednastavených programov (100+)umožňuje rýchly prechod medzi rôznymi špeciálnymi tvarmi.

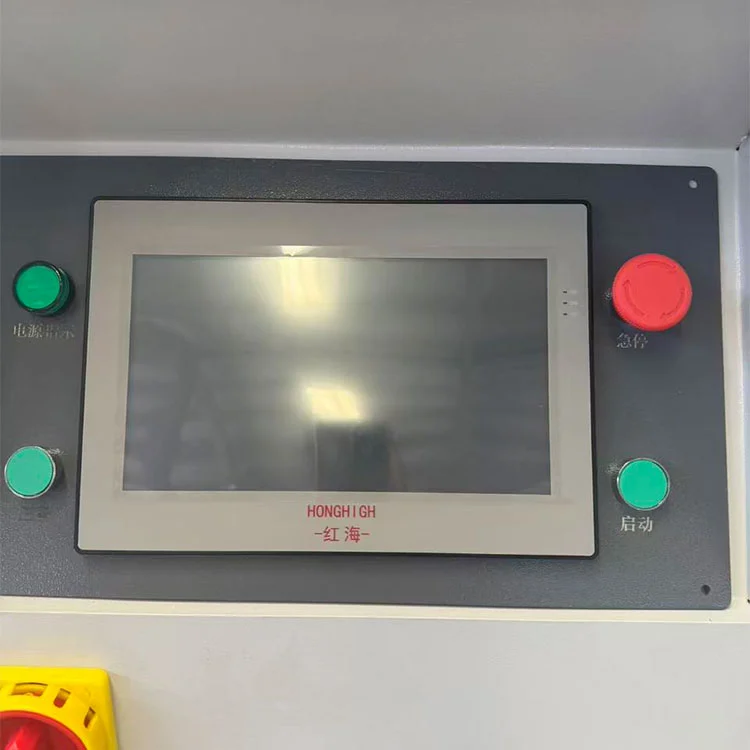

- • Užívateľsky prívetivá prevádzka10-palcový dotykový CNC (Delta/ESTUN); anglické/čínske rozhranie;jednoduchý G-kód alebo vizuálne programovanie---potrebné minimálne zaškolenie.
- • Bezpečné a nenáročné na údržbuPlne uzavretý ochranný kryt; automatické mazanie; pneumatické svorky s gumovou ochranou zabraňujú deformácii profilu.
Aplikácie
- Špeciálne tvarované tepelne oddelené hliníkové stĺpiky/priečniky
- Systém okien a dveríuhlové profily rámu/krídla
- Hliníková závesová stenakomplexné čelné frézovanie a vrúbkovanie
- Špičkové fasádne profily sviacuhlové kĺby
Technické špecifikácie
- Napájanie: 380V/50Hz/3Ph (prispôsobiteľné)
- Celkový výkon: 5,5 kW (4kW vreteno + servopohony)
- Otáčky vretena: 2800 ot./min
- Priemer frézy: φ250--φ300mm (kosoštvorec)
- Pracovný tlak vzduchu: 0,5 - 0,8 MPa
- Maximálna hĺbka frézovania: 100 mm (0°), 70 mm (45°)
- Maximálna veľkosť profilu: Š≤150 mm × V≤200 mm
- Rozmery stroja: 2100 × 1100 × 1600 mm
- Hmotnosť: ≈650 kg
- Certifikácia: CE/ISO
- Výroba a predaj
Prečo si vybrať túto 3+2 viacuhlovú frézu?
- Všestrannosť nad rámec 3+1 strojov: Rukovätešpeciálne uhly a zložité tvaryiní nemôžu.
- Priamo v továrni z Číny: Konkurenčná cena,2-ročná záruka, rychle dodanie.
- Úplná technická podpora: Online školenia, video návody, dodávka náhradných dielov.
Multi-uhlová 3+2 stopková fréza – dokonalé riešenie pre špeciálne tvarové spracovanie hliníkových stĺpikov.
