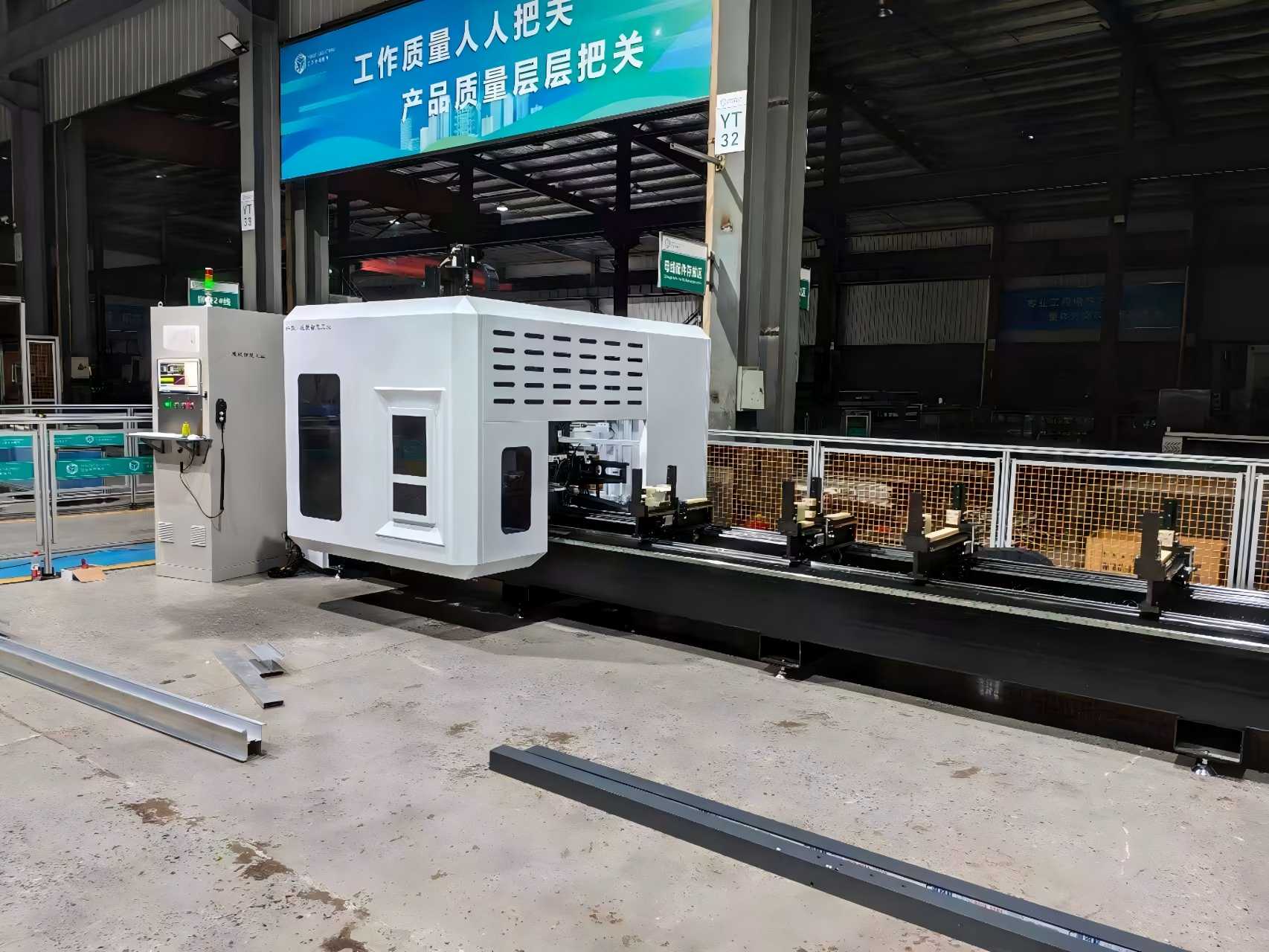

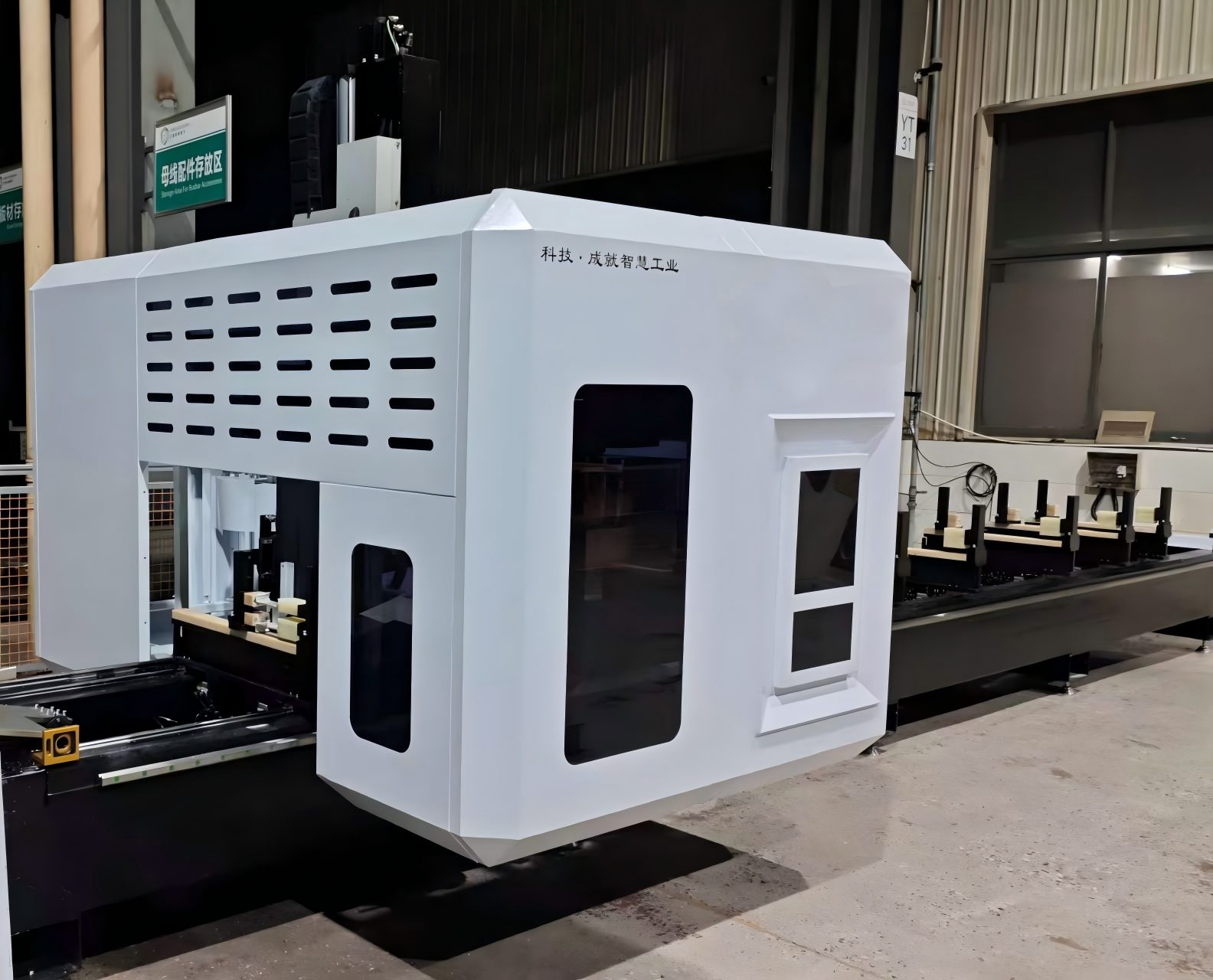

Vysokorýchlostné 5-osové portálové obrábacie centrum na výrobu závesových stien

Naše 5-osové portálové obrábacie centrum s vysokou tuhosťou je určené pre priemysel architektonických fasád a fasád. Vyniká pri obrábaní veľkoformátových hliníkových profilov, zjednotených obkladových panelov a zložitých geometrií s presnosťou polohovania ±0,05 mm. Navrhnuté pre vysokorýchlostné frézovanie, vŕtanie, rezanie závitov a rezanie, výrazne zlepšuje efektivitu výroby a zároveň zabezpečuje vynikajúcu kvalitu povrchu. Certifikované CE s komplexnou popredajnou podporou.

Kľúčové vlastnosti

• 5-osové simultánne obrábanie – ideálne pre zložité geometrie fasád a 3D obrysy.

  Heavy-Duty portálová štruktúra – Vysoká tuhosť a vynikajúce tlmenie vibrácií pre dlhodobú presnosť.

  Veľkoformátová obrábacia plocha – Podporuje nadrozmerné závesové panely, stĺpiky a priečniky.

  Vysokorýchlostné vreteno – optimalizované na obrábanie hliníkových a oceľových profilov.

  Automatický výmenník nástrojov (ATC) – Znižuje prestoje a zvyšuje produktivitu.

  Užívateľsky prívetivý CNC systém – kompatibilný s bežným CAD/CAM softvérom.

  Prispôsobiteľná konfigurácia – OEM/ODM riešenia dostupné pre globálnych dodávateľov.




Technické špecifikácie

Ako to funguje

CAD / CAM vstup

Predstenový panel alebo hliníkový profil sa najskôr vymodeluje v CAD (LogiKal, SchüCal, SolidWorks atď.).

CAM softvér prevádza 3D model na dráhy nástroja a G-kód, vrátane rezných uhlov, rýchlosti posuvu, rýchlosti vretena a postupnosti výmeny nástroja.

2. Upnite obrobok

Dlhé hliníkové / oceľové predstenové profily alebo veľké fasádne panely sa upevňujú na lôžko stroja pomocou CNC riadených pohyblivých svoriek.

Svorky sú automaticky polohované, aby sa predišlo kolíziám a držali diel bez deformácie.

3. Portálová štruktúra sa pohybuje v X / Y

Stroj používa mostový portál:

Os X = portál sa pohybuje po dĺžke profilu/panelu

Os Y = obrábacia hlava sa pohybuje po šírke

Os Z = vreteno sa pohybuje hore/dole

To poskytuje veľkú, otvorenú pracovnú plochu pre príliš veľké časti závesov.

4. Dve rotačné osi nakláňajú vreteno

Okrem X/Y/Z má stroj:

Os A = naklonenie okolo X

C-os = rotácia okolo Z

(alebo B/C v závislosti od konštrukcie hlavy)

Takže vreteno môže rezať zložené pokosy, šikmé drenážne otvory, 3D obrysy fasády a bočné prvky bez uvoľnenia dielu.

5. 5-osové súčasné rezanie

Riadiaca jednotka CNC poháňa lineárne + rotačné osi spolu.

Nástroj zostáva v najlepšom uhle k povrchu → hladšia povrchová úprava, menšie chvenie, žiadne opätovné uchytenie.

Typické operácie v jednom nastavení:

Koncové frézovanie

Vŕtanie / závitovanie

Drážkovanie

Pokosové rezanie

Rezanie pílového kotúča

3D obrysové frézovanie pre zložité fasády

6. Automatická výmena nástroja

Nástroje sú uložené v zásobníku (vŕtačky, stopkové frézy, závitníky, pílové listy).

ATC automaticky vymieňa nástroje počas programu, takže jeden profil predsteny môže byť plne opracovaný bez zásahu operátora.

7. Priebežná kontrola a výstup

Sondy/snímače kontrolujú polohu a stav nástroja.

CNC kompenzuje odchýlky v reálnom čase.

Výsledok: hotový závesový stĺp, priečnik alebo fasádny panel s presnými otvormi, drážkami a zložitými uhlmi – pripravený na montáž.

Hlavný rozsah aplikácie

Typické aplikácie pre5-osové portálové obrábacie centrum pre závesovú stenuzahŕňajú:

1. Výškové budovy zjednotené hliníkové závesové rámy
2. Extruzie presklených fasád so skrytým rámom a odkrytým rámom
3. Rohové spoje závesov a špeciálne tvarované fasádne profily
4. Solárium, strešné okno a veľké hliníkové okenné a dverné profily
5. Bodovo podopreté hliníkové nosné konzoly pre sklenené závesy
6. Priemyselná hliníková fasáda a dekoratívne oceľové stenové profily
7. Ľahké hliníkové profily pre letectvo a kozmonautiku (kompatibilné v rôznych odvetviach)

Vhodné suroviny: hliníková zliatina 6063, duté výlisky, masívny hliník, tenkostenná oceľ, PVC architektonické profily.

Aplikačné scenáre

Jednotná výroba záclonových stien

Architektonické fasádne panely

Hliníkové stĺpiky a priečniky

Komplexná geometria záclonovej steny

Opracovanie drážok steny skleneného závesu

Oceľové konštrukčné rámy na závesy
