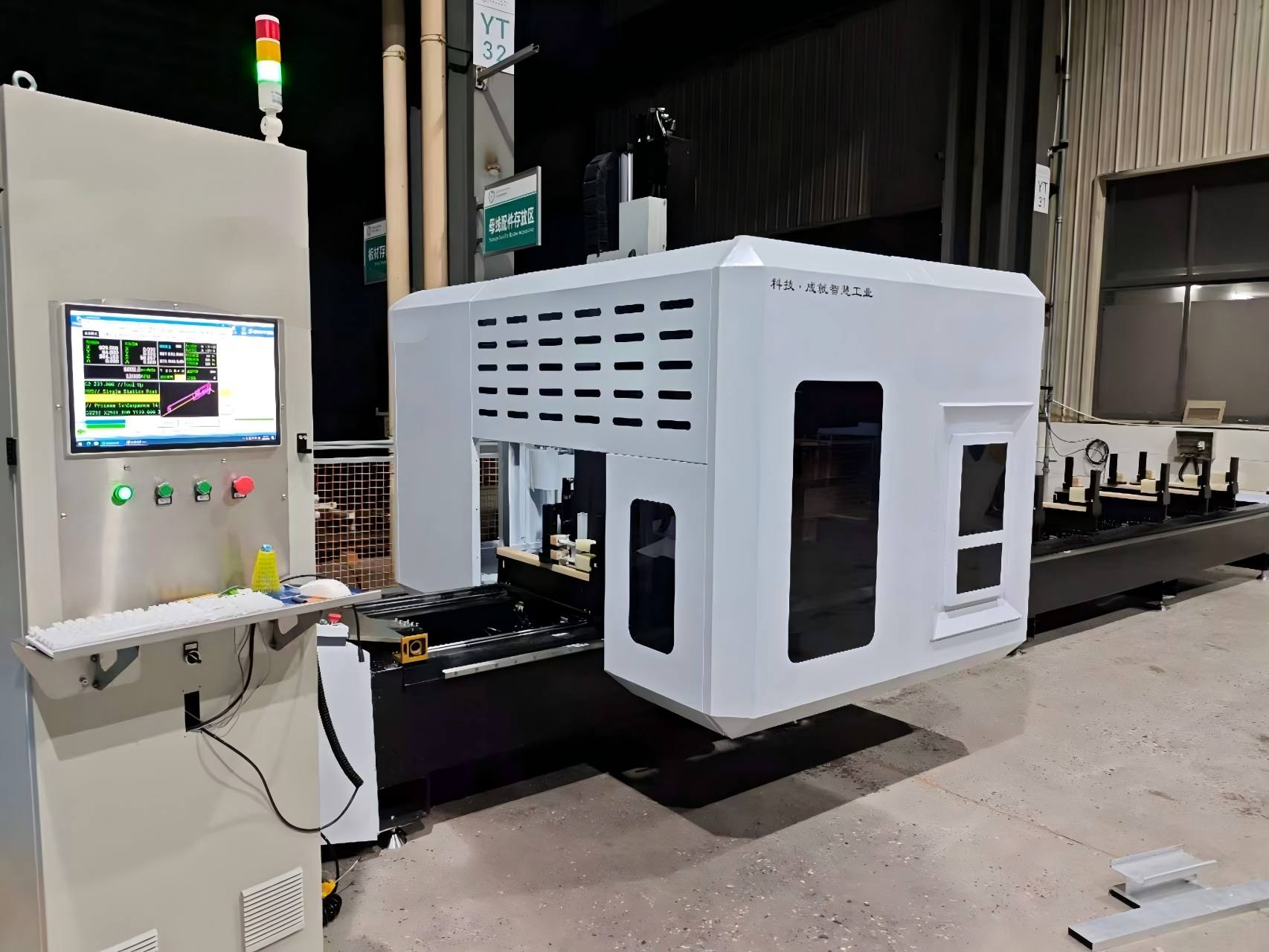

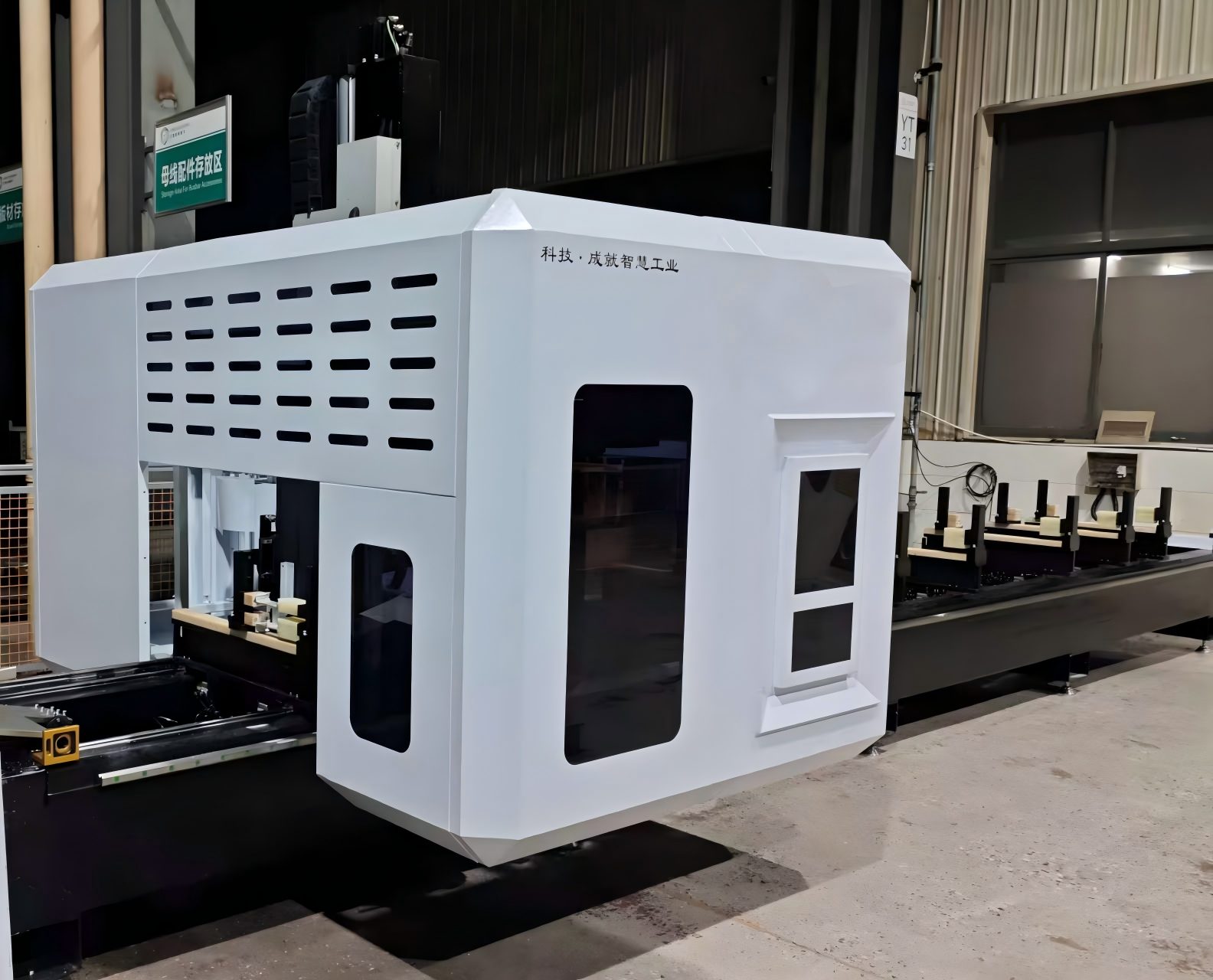

Vysokopevnostné 5-osové portálové obrábacie centrum pre profily závesových stien

Naše 5-osové portálové obrábacie centrum s vysokou tuhosťou je určené pre priemysel architektonických fasád a fasád. Vyniká pri obrábaní veľkoformátových hliníkových profilov, zjednotených obkladových panelov a zložitých geometrií s presnosťou polohovania ±0,05 mm. Navrhnuté pre vysokorýchlostné frézovanie, vŕtanie, rezanie závitov a rezanie, výrazne zlepšuje efektivitu výroby a zároveň zabezpečuje vynikajúcu kvalitu povrchu. Certifikované CE s komplexnou popredajnou podporou.

Kľúčové vlastnosti

• 5-osové simultánne obrábanie – ideálne pre zložité geometrie fasád a 3D obrysy.

  Heavy-Duty portálová štruktúra – Vysoká tuhosť a vynikajúce tlmenie vibrácií pre dlhodobú presnosť.

  Veľkoformátová obrábacia plocha – Podporuje nadrozmerné závesové panely, stĺpiky a priečniky.

  Vysokorýchlostné vreteno – optimalizované na obrábanie hliníkových a oceľových profilov.

  Automatický výmenník nástrojov (ATC) – Znižuje prestoje a zvyšuje produktivitu.

  Užívateľsky prívetivý CNC systém – kompatibilný s bežným CAD/CAM softvérom.

  Prispôsobiteľná konfigurácia – OEM/ODM riešenia dostupné pre globálnych dodávateľov.




Technické špecifikácie

Ako to funguje

The5-osové portálové obrábacie centrum pre závesovú stenupracuje s pohyblivým portálom nad pevným pracovným stolom. Obsluha položí hliníkový výlisok na stôl a aktivuje pneumatické alebo hydraulické upínanie. Prostredníctvom ovládania Siemens alebo OSAI sa načíta vopred napísaný program G-kódu. Portál sa pohybuje pozdĺž osi X do prvej polohy obrábania a 5-osová hlava posúva vreteno do požadovaného uhla. RTCP automaticky kompenzuje odchýlky dĺžky nástroja počas rotačných pohybov, takže hrot nástroja presne sleduje naprogramovanú dráhu. Operácie ako vŕtanie, frézovanie, rezanie závitov a pílenie sa vykonávajú na viacerých plochách bez uvoľnenia profilu. Keď sa sekvencia obrábania skončí v jednej zóne, portál sa presunie do ďalšej alebo stroj prejde do kyvadlového režimu, čo umožňuje operátorovi vyložiť hotový diel a naložiť nový, zatiaľ čo obrábanie pokračuje na susednom upínacom zariadení. Štiepky sú odoberané integrovaným dopravníkom.

Hlavný rozsah aplikácie

Typické aplikácie pre5-osové portálové obrábacie centrum pre závesovú stenuzahŕňajú:

1. Výškové budovy zjednotené hliníkové závesové rámy
2. Extruzie presklených fasád so skrytým rámom a odkrytým rámom
3. Rohové spoje závesov a špeciálne tvarované fasádne profily
4. Solárium, strešné okno a veľké hliníkové okenné a dverné profily
5. Bodovo podopreté hliníkové nosné konzoly pre sklenené závesy
6. Priemyselná hliníková fasáda a dekoratívne oceľové stenové profily
7. Ľahké hliníkové profily pre letectvo a kozmonautiku (kompatibilné v rôznych odvetviach)

Vhodné suroviny: hliníková zliatina 6063, duté výlisky, masívny hliník, tenkostenná oceľ, PVC architektonické profily.

Často kladené otázky

1. Aké materiály dokáže tento stroj spracovať?

Je optimalizovaný pre hliníkové predstenové profily a podporuje aj oceľové a kompozitné fasádne materiály.

2. Je tento stroj vhodný pre zjednotené obvodové steny?

áno. Veľké rozpätie portálov a 5-osové možnosti ho robia ideálnym pre zjednotené a modulárne fasádne systémy.

3. Môže byť oblasť obrábania prispôsobená?

Absolútne. Pojazd X / Y / Z a šírka portálu je možné prispôsobiť podľa požiadaviek projektu.

4. Ktoré riadiace systémy sú podporované?

Štandardné možnosti zahŕňajú Siemens, Fanuc a OSAI, všetky kompatibilné s bežným CAD/CAM softvérom.

5. Podporuje stroj automatické výrobné linky?

áno. Môže byť integrovaný s automatickými systémami nakladania a vykladania pre nepretržitú výrobu.
