Vysoko presná vysokovýkonná závesná nástenná rezačka

Prehľad

Zárezová píla na závesné steny pre vysoké zaťaženie je riešenie na rezanie na profesionálnej úrovni navrhnuté špeciálne na výrobu hliníkových závesov a fasádnych profilov. Postavený s pevným oceľovým rámom a pokročilým CNC servoriadením poskytuje opakovateľnú presnosť, flexibilitu vo viacerých uhloch a odolnosť na priemyselnej úrovni pre prostredia s veľkým objemom výroby.

Či už spracovávate komerčné závesné steny, systémy výkladov alebo architektonické hliníkové výlisky, tento stroj zaisťuje čisté zárezy bez otrepov s minimálnym odpadom materiálu – znižuje ručné prepracovanie a zvyšuje celkovú kapacitu.

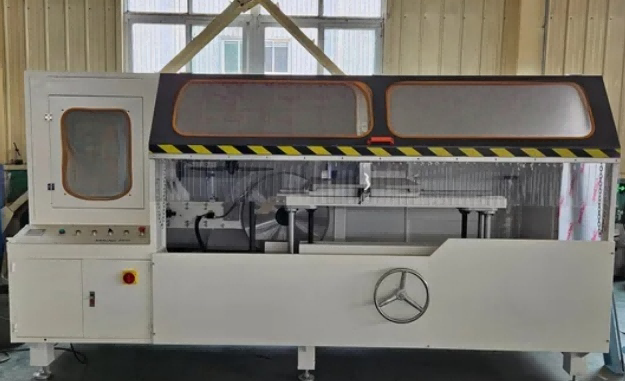

Vysokovýkonná rezacia píla na závesy



Kľúčové vlastnosti

1. CNC Precision Control

Vybavený servopohonom s vysokou odozvou a CNC programovateľným ovládačom, presnosť polohovania reznej hlavy dosahuje ±0,1 mm. Operátori môžu uložiť viacero zárezových programov na rýchle prepínanie receptov medzi rôznymi typmi profilov.

2. Pevná konštrukcia pre veľké zaťaženie

Telo stroja je skonštruované z hrubostenných oceľových rúr s úpravou odľahčujúcou napätie, ktorá eliminuje vibrácie pri vysokorýchlostnom rezaní. To zaisťuje konzistentnú kvalitu rezu aj pri nepretržitej 24/7 prevádzke.

3. Pneumatický upínací systém

Dvojčinné pneumatické valce s nastaviteľným tlakom poskytujú bezpečné upnutie bez poškodenia na jemných eloxovaných alebo práškovo lakovaných hliníkových povrchoch. Funkcia rýchleho uvoľnenia skracuje čas cyklu medzi obrobkami.

4. Možnosť viacuhlového zárezu

Podporuje 0°–90° (alebo špecifikujte svoj rozsah) nastaviteľné uhly zárezov, aby sa prispôsobili rôznym konfiguráciám stĺpikov a priečnikov. Nastavenie uhla je možné upraviť pomocou digitálneho odčítania alebo rozhrania CNC.

5. Vysokoúčinná extrakcia triesok

Integrovaný port na zber prachu/úlomkov sa pripája k štandardným priemyselným odsávacím systémom, udržuje čisté pracovné prostredie a predlžuje životnosť čepele.

6. Rozhranie priateľské k operátorovi

Intuitívne dotykové HMI s podporou viacerých jazykov (angličtina, španielčina, ruština, arabčina). Vizuálne programovanie umožňuje operátorom nastaviť rozmery zárezov bez pokročilého technického školenia.

Ako to funguje

1. Obsluha položí hliníkový profil na pracovný stôl a aktivuje pneumatické upínače, ktoré zaistia obrobok z vertikálneho aj horizontálneho smeru.

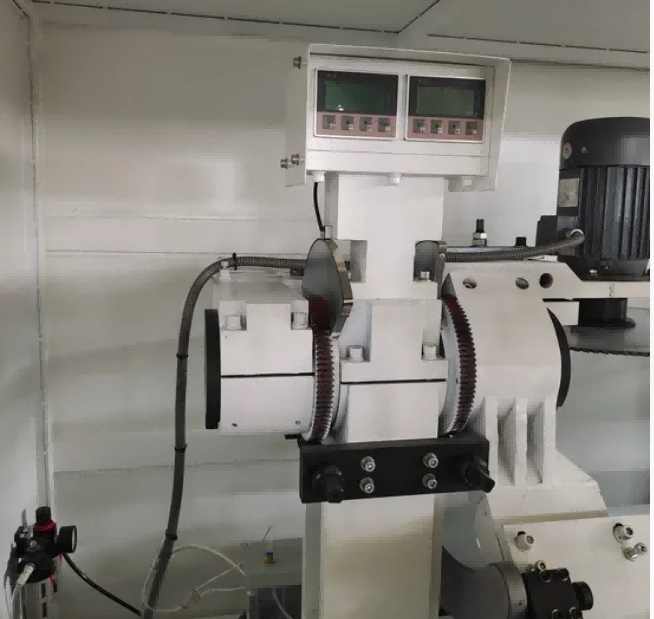

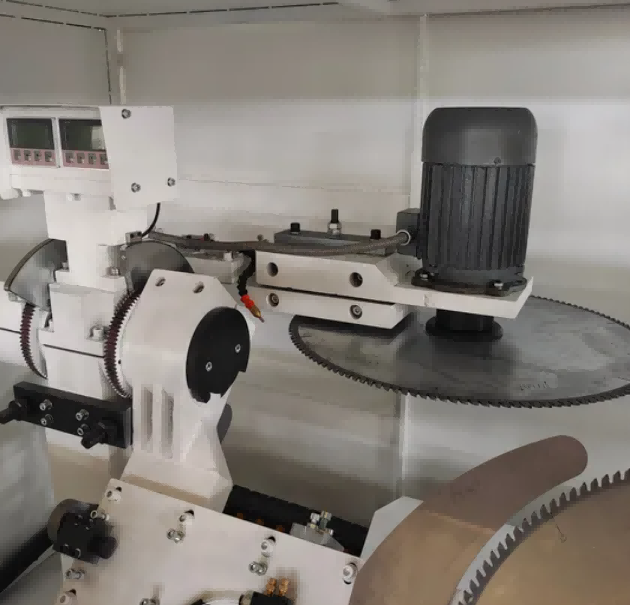

2. Požadovaný uhol rezu sa nastavuje pomocou digitálneho displeja s magnetickou stupnicou a dvojité pílové listy sú podľa toho umiestnené v rozsahu ±45°.

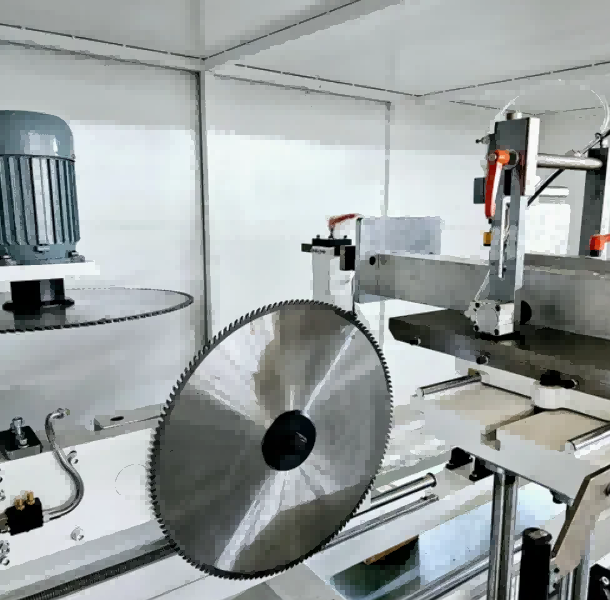

3. Hydropneumatický podávací systém posúva rotujúce čepele do profilu kontrolovanou rýchlosťou (0–3 m/min), pričom vyrezáva zárezy, drážky alebo zložené uhly v jednom prechode.
4. CNC systém podporuje import grafiky CAD a grafické programovanie, čo umožňuje operátorom definovať vzory zárezov, polohy otvorov a rozmery drážok priamo z návrhových súborov.
5. Konfigurácia trojosového plného servomotora (osi X, Y, Z poháňané hrebeňom s pastorkom a guľôčkovými skrutkami) umožňuje skutočné trojosové prepojenie pre vŕtanie, frézovanie drážok, okrúhlych otvorov, otvorov špeciálneho tvaru, kľúčových otvorov a zahĺbení v jednom upnutí.
6. Voliteľný trojstranný preklápací pracovný stôl umožňuje opracovanie profilu na troch plochách bez premiestňovania, čo zlepšuje efektivitu spracovania zložitých hliníkových výliskov.
7. Po dokončení rezacieho cyklu sa čepele stiahnu, svorky sa uvoľnia a obrobený profil sa odstráni.

Aplikačné scenáre

Komerčné systémy záclonových stien — Zárezy na stĺpiky a priečniky pre zjednotené a nalepené fasády

Systémy výkladov a vchodov — Presné rezanie hliníkových rámov výkladov

Systémy okenných stien — Veľkoobjemové zárezy pre predsklené profily okenných stien

Architektonická výroba hliníka – zákazkové spracovanie extrúziou pre strešné okná, prístrešky a nosné konštrukcie obloženia

Spracovanie profilu UPVC — Kompatibilné s pevnými fasádnymi profilmi UPVC (vyžaduje sa voliteľná čepeľ)

FAQ

Otázka: Aké typy profilov dokáže tento stroj spracovať?

Odpoveď: Je určený predovšetkým pre hliníkové profily predstenových stien, ale s vhodnými čepeľami zvládne aj plastové a tenkostenné oceľové výlisky.

Otázka: Je zahrnuté školenie?

A: Áno. Pre vašich operátorov poskytujeme prevádzkové príručky, inštruktážne videá a videoškolenie na diaľku. Školenie na mieste je k dispozícii na požiadanie.

Otázka: Aká je záručná doba?

Odpoveď: [12] mesiacov od dátumu odoslania. Doživotná technická podpora a dodávka náhradných dielov za nákladovú cenu.

Otázka: Môže byť stroj integrovaný do automatizovanej výrobnej linky?

A: Áno. Voliteľné automatické systémy podávania a vykladania sú k dispozícii na integráciu s predným/následným zariadením.

Otázka: Ako si vyberiem správny pílový kotúč?

Odpoveď: Dodávame odporúčané čepele na základe vášho špecifického materiálu profilu a hrúbky steny. Náhradné čepele sú k dispozícii v našom oddelení náhradných dielov.
