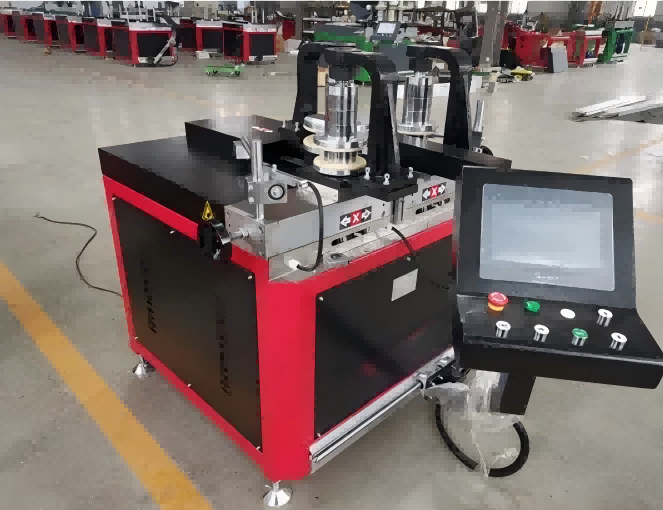

Vysoko presný CNC ohýbačka hliníkových a PVC profilov

Tento CNC stroj na ohýbanie hliníkových a PVC profilov je určený na výrobu architektonických profilov vrátane záclonových stien, fasád, oblúkových okien a okenných rámov z PVC. Vybavený 3-valcovým synchronizovaným ohýbacím systémom a servoriadením, poskytuje hladké krivky bez skreslenia s presnosťou ±0,5 mm. Stroj je kompatibilný s hliníkovými profilmi a profilmi z PVC/UPVC a podporuje ohýbanie s viacerými polomermi v jedinom nastavení, čím sa výrazne zvyšuje efektivita výroby a zároveň sa znižuje plytvanie materiálom. CE certifikovaný a plne prispôsobiteľný, je ideálnym riešením pre moderné architektonické ohýbacie aplikácie.

• Kompatibilita viacerých materiálov:TheCNC ohýbačka hliníkových profilov z PVCohýba hliníkové, PVC, UPVC, termoizolačné, nerezové a medené profily. Súpravy nástrojov je možné meniť tak, aby vyhovovali rôznym triedam materiálov a prierezom v rámci kapacity stroja.
• 3-osové CNC polohovanie:Servomotory na osiach X, Y a Z sú poháňané prostredníctvom CNC ovládača s 10-palcovou dotykovou obrazovkou. Presnosť polohovania je ±0,02 mm. Operátori programujú tvary s viacerými polomermi, oblúky a zložené krivky priamo na rozhraní alebo importujú dáta cez USB.
• Možnosti hydraulického ťahu:Ponúkajú sa tri konfigurácie hydraulických staníc – 20-tonová, 25-tonová a 40-tonová – vybrané na základe materiálu profilu, hrúbky steny a požadovaného polomeru ohybu. Hydraulické čerpadlo pracuje so zníženou hlučnosťou v porovnaní so štandardnými priemyselnými jednotkami.
• Rozsah tvaru ohybu:Stroj vytvára tvar C, tvar U, tvar S, plný kruh, elipsu, kombinácie viacerých polomerov a vlastné oblúky. Formovacie pásy a valcové formy je možné prispôsobiť tak, aby zodpovedali prierezu profilu pre optimálnu kvalitu ohybu.

Ako to funguje

Načítava sa profil

Hliníkové alebo PVC profily sú umiestnené do podávacieho vedenia a bezpečne upnuté, aby sa zabránilo skĺznutiu alebo krúteniu počas procesu ohýbania.

2. 3-valcové synchronizované ohýbanie

Stroj používa tri presné valce:

Horný valec – posúva profil dopredu

Dva postranné valčeky – pohybujú sa po CNC riadených trajektóriách a vyvíjajú rovnomerný tlak

Tento synchronizovaný pohyb zaisťuje konzistentnú tvorbu oblúka bez poškodenia alebo deformácie povrchu.

3. Servo-Driven Precision

Servomotory riadia polohu valcov v reálnom čase, poskytujú presnú spätnú väzbu a opakovateľný výkon ohýbania. CNC systém automaticky kompenzuje pruženie materiálu.

4. Multi-Radius Programovanie

Operátori môžu naprogramovať viaceré polomery ohybu, oblúkové segmenty a plné kruhy priamo z výkresov CAD. Stroj vykonáva zložité krivky bez manuálneho zásahu.

5. Nepretržitá výroba

Po nastavení programu stroj zopakuje cyklus ohýbania s vysokou konzistenciou, vďaka čomu je vhodný pre sériovú výrobu aj architektonické projekty na mieru.

Priebeh procesu:

Načítanie profilu → Zadanie CNC programu → 3-valcová synchronizácia → Polohovanie servopohonu → Ohýbanie viacerých polomerov → Hotový zakrivený profil

Kľúčové komponenty

CNC ovládač:10-palcová dotyková obrazovka s užívateľským rozhraním na programovanie uhlov ohybu, polomerov a sekvencií viacerých polomerov. USB port podporuje import a export programu. Ovládač riadi pohyb osi, hydraulický tlak a načasovanie cyklu.

Hydraulická stanica:Dostupné v 20-tonových, 25-tonových a 40-tonových konfiguráciách. Používa importované olejové čerpadlo vybrané pre stabilný výstup tlaku a tichú prevádzku. Hydraulický okruh obsahuje pretlakový ventil a filter.

Valčekové formy:Vyrobené z tvrdenej ocele s voliteľným PU povlakom. Povlak pomáha predchádzať poškriabaniu alebo značeniu na lakovaných, eloxovaných alebo lakovaných povrchoch profilov. Sady foriem sú zameniteľné pre rôzne prierezy profilov.

Prenos:Taiwanské lineárne vodiace koľajnice HIWIN nesú pohyblivé osi. Presné prevodovky a servomotory poskytujú presnosť polohovania pre pohyby X, Y a Z.

Aplikácie

• Ohýbanie profilu záclonovej steny

  Architektonické fasádne zakrivené rámy

  Oblúkové profily okien a dverí

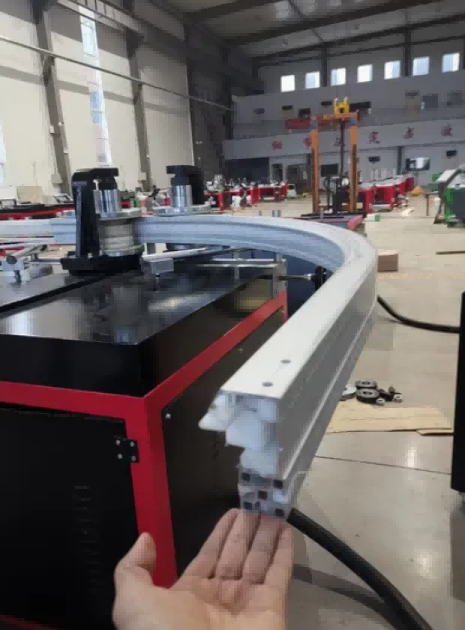

  Ohýbanie okenných a dverových rámov z PVC

  Hliníkové opláštenie a ohýbanie obloženia

  Dekoratívne interiérové ​​profily




Výrobca a záruka

Shandong Lebulang Precision Machinery Co., Ltd., pôsobiaca ako Lebulang Machine, vyrába zariadenia na spracovanie hliníka a PVC vo svojom závode Jinan v Číne od roku 1996.CNC ohýbačka hliníkových profilov z PVCje dodávaný priamo z výroby s certifikáciou CE a ISO. Na hlavnú konštrukciu sa vzťahuje ročná záruka. Vzdialená technická podpora, inštalačné videá a anglický manuál sú poskytované bez dodatočných nákladov. Inštaláciu na mieste a školenie je možné dohodnúť samostatne. Náhradné diely, ako sú valcové formy, tvarovacie pásy a hydraulické tesnenia, sú skladom. Farbu stroja, značku a balenie je možné prispôsobiť podľa dohôd OEM a ODM.

FAQ

1. Ste továreň alebo obchodná spoločnosť?

Sme výrobca s vlastným výrobným závodom v Jinan v Číne, ktorý funguje od roku 1996.

2. Ako dlho je záruka na zariadenie?

Jeden rok na hlavnej konštrukcii, s výnimkou bežných opotrebiteľných častí, ako sú valcové formy a tvarovacie pásy.

3. Ako poskytnúť popredajný servis?

Poskytuje sa diaľkové video navádzanie, online technická podpora a bezplatná výmena chybných dielov v rámci záručnej doby. Inštaláciu na mieste, uvedenie do prevádzky a školenie je možné zabezpečiť za príplatok.

4. Ako dlho trvá dodacia lehota?

Štandardné stroje sa odosielajú do 10 až 20 pracovných dní po prijatí zálohy.

5. Aké ďalšie stroje predávate?

Stroje na rezanie hliníka, lisy na rohy hliníka, zváračky PVC, CNC vŕtačky a frézky a kompletné linky na výrobu dverí a okien.

6. Môže stroj ohýbať tepelne prerušené profily?

áno. S vhodnými tvarovacími pásmi a valcovými formami môže stroj ohýbať tepelne rozbité hliníkové profily pri zachovaní celistvosti izolačného pásu.
