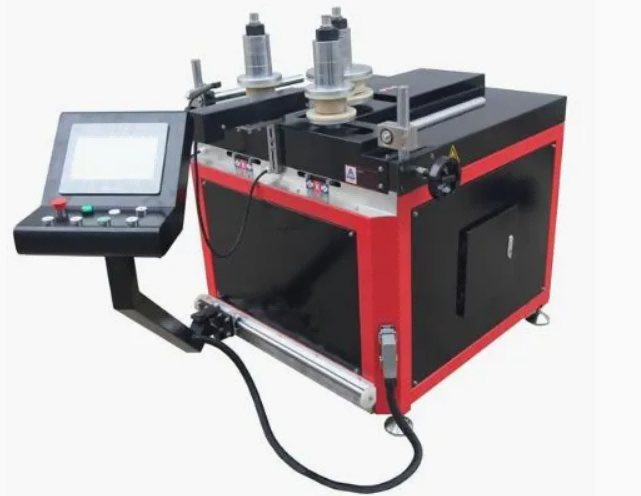

Vysokovýkonná CNC ohýbačka profilov pre hliník a PVC

Tento CNC stroj na ohýbanie hliníkových a PVC profilov je určený na výrobu architektonických profilov vrátane záclonových stien, fasád, oblúkových okien a okenných rámov z PVC. Vybavený 3-valcovým synchronizovaným ohýbacím systémom a servoriadením, poskytuje hladké krivky bez skreslenia s presnosťou ±0,5 mm. Stroj je kompatibilný s hliníkovými profilmi a profilmi z PVC/UPVC a podporuje ohýbanie s viacerými polomermi v jedinom nastavení, čím sa výrazne zvyšuje efektivita výroby a zároveň sa znižuje plytvanie materiálom. CE certifikovaný a plne prispôsobiteľný, je ideálnym riešením pre moderné architektonické ohýbacie aplikácie.

• Kompatibilita viacerých materiálov:TheCNC ohýbačka hliníkových profilov z PVCohýba hliníkové, PVC, UPVC, termoizolačné, nerezové a medené profily. Súpravy nástrojov je možné meniť tak, aby vyhovovali rôznym triedam materiálov a prierezom v rámci kapacity stroja.
• 3-osové CNC polohovanie:Servomotory na osiach X, Y a Z sú poháňané prostredníctvom CNC ovládača s 10-palcovou dotykovou obrazovkou. Presnosť polohovania je ±0,02 mm. Operátori programujú tvary s viacerými polomermi, oblúky a zložené krivky priamo na rozhraní alebo importujú dáta cez USB.
• Možnosti hydraulického ťahu:Ponúkajú sa tri konfigurácie hydraulických staníc – 20-tonová, 25-tonová a 40-tonová – vybrané na základe materiálu profilu, hrúbky steny a požadovaného polomeru ohybu. Hydraulické čerpadlo pracuje so zníženou hlučnosťou v porovnaní so štandardnými priemyselnými jednotkami.
• Rozsah tvaru ohybu:Stroj vytvára tvar C, tvar U, tvar S, plný kruh, elipsu, kombinácie viacerých polomerov a vlastné oblúky. Formovacie pásy a valcové formy je možné prispôsobiť tak, aby zodpovedali prierezu profilu pre optimálnu kvalitu ohybu.

Ako to funguje

Načítava sa profil

Hliníkové alebo PVC profily sú umiestnené do podávacieho vedenia a bezpečne upnuté, aby sa zabránilo skĺznutiu alebo krúteniu počas procesu ohýbania.

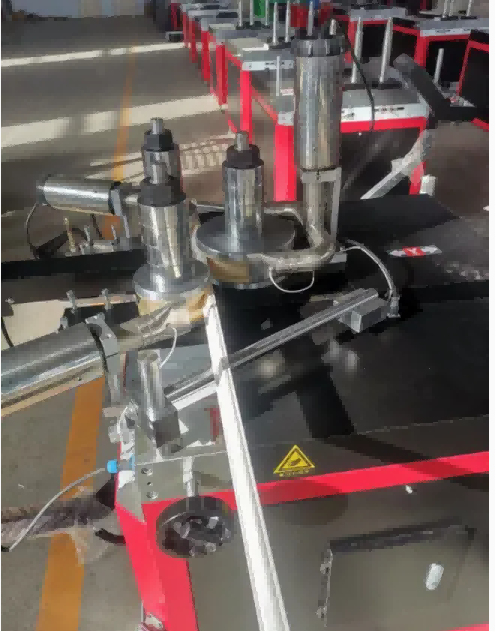

2. 3-valcové synchronizované ohýbanie

Stroj používa tri presné valce:

Horný valec – posúva profil dopredu

Dva postranné valčeky – pohybujú sa po CNC riadených trajektóriách a vyvíjajú rovnomerný tlak

Tento synchronizovaný pohyb zaisťuje konzistentnú tvorbu oblúka bez poškodenia alebo deformácie povrchu.

3. Servo-Driven Precision

Servomotory riadia polohu valcov v reálnom čase, poskytujú presnú spätnú väzbu a opakovateľný výkon ohýbania. CNC systém automaticky kompenzuje pruženie materiálu.

4. Multi-Radius Programovanie

Operátori môžu naprogramovať viaceré polomery ohybu, oblúkové segmenty a plné kruhy priamo z výkresov CAD. Stroj vykonáva zložité krivky bez manuálneho zásahu.

5. Nepretržitá výroba

Po nastavení programu stroj zopakuje cyklus ohýbania s vysokou konzistenciou, vďaka čomu je vhodný pre sériovú výrobu aj architektonické projekty na mieru.

Priebeh procesu:

Načítanie profilu → Zadanie CNC programu → 3-valcová synchronizácia → Polohovanie servopohonu → Ohýbanie viacerých polomerov → Hotový zakrivený profil

Kľúčové vlastnosti

3-valcový synchronizovaný ohýbací systém pre hladké a presné krivky

Servo-Driven Control pre presnosť a opakovateľnosť v reálnom čase

Ohýbanie s viacerými rádiusmi v jedinom nastavení

Kompatibilné s hliníkovými a PVC/UPVC profilmi

CAD Drawing Import pre komplexné programovanie kriviek

Automatická kompenzácia pruženia

Užívateľsky prívetivé CNC rozhranie

Heavy-Duty rám pre prevádzku bez vibrácií

CE certifikované a prispôsobiteľné

Aplikácie

• Ohýbanie profilu záclonovej steny

  Architektonické fasádne zakrivené rámy

  Oblúkové profily okien a dverí

  Ohýbanie okenných a dverových rámov z PVC

  Hliníkové opláštenie a ohýbanie obloženia

  Dekoratívne interiérové ​​profily




Výrobca a záruka

Shandong Lebulang Precision Machinery Co., Ltd., pôsobiaca ako Lebulang Machine, vyrába zariadenia na spracovanie hliníka a PVC vo svojom závode Jinan v Číne od roku 1996.CNC ohýbačka hliníkových profilov z PVCje dodávaný priamo z výroby s certifikáciou CE a ISO. Na hlavnú konštrukciu sa vzťahuje ročná záruka. Vzdialená technická podpora, inštalačné videá a anglický manuál sú poskytované bez dodatočných nákladov. Inštaláciu na mieste a školenie je možné dohodnúť samostatne. Náhradné diely, ako sú valcové formy, tvarovacie pásy a hydraulické tesnenia, sú skladom. Farbu stroja, značku a balenie je možné prispôsobiť podľa dohôd OEM a ODM.

FAQ

Často kladené otázky

1. Aké materiály dokáže tento stroj ohýbať?

Je určený pre hliníkové výlisky a PVC/UPVC profily používané v oknách, dverách, predstenách a fasádach.

2. Dokáže ohnúť viacero polomerov v jednom profile?

áno. CNC systém podporuje ohýbanie s viacerými polomermi a segmentovým oblúkom v rámci jedného programu.

3. Je stroj vhodný pre veľkosériovú výrobu?

Absolútne. Po naprogramovaní stroj opakuje cykly ohýbania s vysokou konzistenciou a minimálnymi zásahmi operátora.

4. Podporuje import súborov CAD?

áno. Komplexné krivky a oblúkové segmenty je možné importovať priamo z výkresov CAD pre presné prevedenie.

5. Dá sa stroj prispôsobiť?

áno. Ponúkame prispôsobenie OEM/ODM pre veľkosť profilu, kapacitu ohybu a riadiace systémy.

Prečo si vybrať tento stroj

Presné ohýbanie – presnosť ±0,5 mm pre architektonické normy

Efektivita – Ohýbanie s viacerými polomermi v jednom nastavení znižuje prácu a čas cyklu

Všestrannosť – Jeden stroj na hliníkové a PVC profily

Spoľahlivosť – Robustný rám a servopohon zaisťujú dlhodobú stabilitu

Global Compliance – certifikácia CE pre medzinárodné projekty
