Plne automatická vysokovýkonná zárezová píla na závesy

Prehľad

Prehľad produktov

Zárezová píla na závesné steny pre vysoké zaťaženie je robustný, priemyselný rezací stroj určený na vysoko presné rezanie hliníkových a UPVC profilov závesných stien. Navrhnuté pre náročné výrobné prostredia, kombinuje pevný konštrukčný rám s pokročilým CNC riadením, aby poskytoval opakovateľnú presnosť, čisté rezy a dlhodobú prevádzkovú spoľahlivosť.

Tento stroj, skonštruovaný tak, aby zvládol zložité konfigurácie stĺpikov a priečnikov, zefektívňuje proces vrúbkovania pre komerčné fasády, systémy výkladov a architektonické hliníkové konštrukcie – výrazne znižuje ručnú prácu pri zachovaní konzistentných výsledkov bez otrepov.

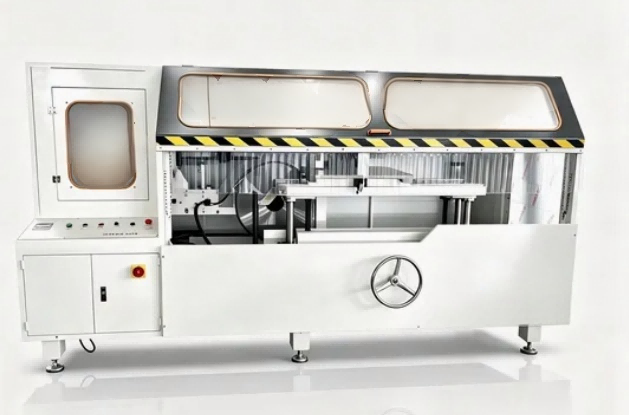

Vysokovýkonná rezacia píla na závesy



Kľúčové vlastnosti

1. Presnosť CNC serva

Systém servopohonu s vysokou odozvou s programovateľným ovládačom zaisťuje presnosť polohovania ±0,1 mm. Operátori môžu ukladať a vyvolávať viacero programov zárezov na rýchle prepínanie medzi typmi profilov.

2. Pevný rám pre veľké zaťaženie

Telo stroja je vyrobené z hrubostennej ocele s úpravou odľahčujúcou pnutie a odoláva vibráciám aj pri nepretržitej vysokorýchlostnej prevádzke – čo zaručuje kvalitu rezu jednu zmenu za zmenou.

3. Pneumatický upínací systém

Dvojčinné pneumatické valce poskytujú bezpečné, povrchovo bezpečné upnutie eloxovaných alebo práškovo lakovaných profilov. Funkcia rýchleho uvoľnenia minimalizuje čas cyklu medzi obrobkami.

4. Viacuhlové vrúbkovanie

Nastaviteľné uhly rezu od 0° do 90° vyhovujú rôznym geometriám závesových stien. Úpravy uhla sú riadené digitálnym odčítaním alebo CNC rozhraním pre opakovateľné nastavenie.

5. Integrovaná extrakcia čipov

Zabudovaný port na zber prachu a triesok sa pripája k štandardným priemyselným odsávacím systémom, udržuje pracovnú oblasť čistú a predlžuje životnosť čepele.

6. Intuitívne HMI

Dotykové rozhranie človek-stroj s podporou viacerých jazykov (angličtina, španielčina, ruština, arabčina). Vizuálne programovanie umožňuje operátorom zadávať rozmery zárezov bez špeciálneho školenia.

Ako to funguje

1. Obsluha položí hliníkový profil na pracovný stôl a aktivuje pneumatické upínače, ktoré zaistia obrobok z vertikálneho aj horizontálneho smeru.
2. Požadovaný uhol rezu sa nastavuje pomocou digitálneho displeja s magnetickou stupnicou a dvojité pílové listy sú podľa toho umiestnené v rozsahu ±45°.
3. Hydropneumatický podávací systém posúva rotujúce čepele do profilu kontrolovanou rýchlosťou (0–3 m/min), pričom vyrezáva zárezy, drážky alebo zložené uhly v jednom prechode.
4. CNC systém podporuje import grafiky CAD a grafické programovanie, čo umožňuje operátorom definovať vzory zárezov, polohy otvorov a rozmery drážok priamo z návrhových súborov.
5. Konfigurácia trojosového plného servomotora (osi X, Y, Z poháňané hrebeňom s pastorkom a guľôčkovými skrutkami) umožňuje skutočné trojosové prepojenie pre vŕtanie, frézovanie drážok, okrúhlych otvorov, otvorov špeciálneho tvaru, kľúčových otvorov a zahĺbení v jednom upnutí.
6. Voliteľný trojstranný preklápací pracovný stôl umožňuje opracovanie profilu na troch plochách bez premiestňovania, čo zlepšuje efektivitu spracovania zložitých hliníkových výliskov.
7. Po dokončení rezacieho cyklu sa čepele stiahnu, svorky sa uvoľnia a obrobený profil sa odstráni.

FAQ

Otázka: Aké typy profilov dokáže tento stroj spracovať?

Odpoveď: Je určený predovšetkým pre hliníkové profily predstenových stien, ale s vhodnými čepeľami zvládne aj plastové a tenkostenné oceľové výlisky.

Otázka: Je zahrnuté školenie?

A: Áno. Pre vašich operátorov poskytujeme prevádzkové príručky, inštruktážne videá a videoškolenie na diaľku. Školenie na mieste je k dispozícii na požiadanie.

Otázka: Aká je záručná doba?

Odpoveď: [12] mesiacov od dátumu odoslania. Doživotná technická podpora a dodávka náhradných dielov za nákladovú cenu.

Otázka: Môže byť stroj integrovaný do automatizovanej výrobnej linky?

A: Áno. Voliteľné automatické systémy podávania a vykladania sú k dispozícii na integráciu s predným/následným zariadením.

Otázka: Ako si vyberiem správny pílový kotúč?

Odpoveď: Dodávame odporúčané čepele na základe vášho špecifického materiálu profilu a hrúbky steny. Náhradné čepele sú k dispozícii v našom oddelení náhradných dielov.
