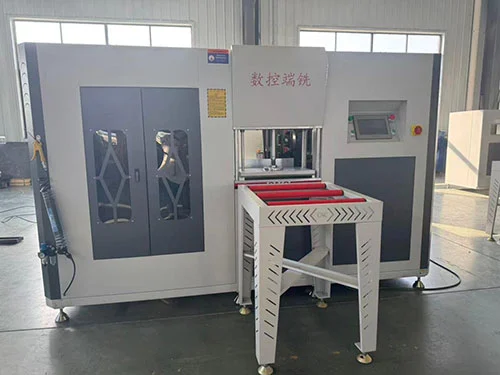

Dual Cut 4+2 osová koncová fréza na tepelnú lámavosť hliníka výrobná linka

Táto výrobná linka na výrobu tepelne zlomených hliníkových profilov s dvojitým rezom 4 + 2 hriadeľov bola vyrobená spoločnosťou Lebulang Machine vo svojej továrni v Jinan v Číne. Spoločnosť vyrába dverové a okenné zariadenia z hliníkovej zliatiny od roku 1996 a výrobná linka sa predáva priamo z továrne. Konfigurácie OEM/ODM sú akceptované. Táto stopková fréza je určená na veľkoobjemovú výrobu tepelne lámaných profilov pomocou dvoch nezávislých vretien, ktoré rezajú v oboch smeroch bez spätného chodu naprázdno. 4+2 osový CNC systém umiestňuje vretená a automaticky prepína ich orientáciu medzi 0° a 90°. Liatinová základňa, lineárne vodiace lišty a pohony s guľôčkovou skrutkou udržujú presnosť polohovania v rozmedzí ±0,02 mm a 7-palcová dotyková obrazovka s predinštalovanými programami spravuje nastavenia.

Dual Cut 4+2 osová koncová fréza na tepelnú lámavosť hliníka výrobná linka

• Systém dvojitého strihu:Dve nezávislé vretená, jedno vpred a jedno vzad, umožňujú rezanie v oboch smeroch pozdĺž profilu. Frézovací cyklus nevyžaduje spätný zdvih naprázdno, čo skracuje celkový čas cyklu v porovnaní s jednovretenovými strojmi, ktoré rezajú iba v jednom smere.
• 4+2 osové CNC riadenie:Štyri servoosi riadia lineárne podávanie profilu a polohovanie; dve prídavné rotačné osi automaticky prepínajú vretená medzi 0° a 90°. Toto usporiadanie umožňuje čelné frézovanie, rezanie čapu a vrúbkovanie na stĺpikoch, vystužených stĺpikoch a profiloch rámu bez manuálnych zmien nástrojov.
• Tepelne prerušená hliníková kompatibilita:Geometria frézy a upínacie usporiadanie sú navrhnuté pre tepelne prerušené profily, kde izolačný pás musí zostať neporušený a frézované povrchy musia poskytovať tesné spojenie pre dobrý tepelný výkon v hotovej zostave okna alebo dverí.

Dual Cut 4+2 osová koncová fréza na tepelnú lámavosť hliníka výrobná linka

• Presnosť a stabilita:Základňa stroja je z liatiny, ktorá poskytuje hmotu na tlmenie vibrácií pri frézovaní. Lineárne vodiace lišty a pohony s guľôčkovou skrutkou na polohovacích osiach zachovávajú opakovateľnosť v rozmedzí ±0,02 mm pri konzistentnej prevádzke. Pneumatické svorky s pogumovanými čeľusťami bezpečne držia profil bez toho, aby poškodzovali jeho povrch.

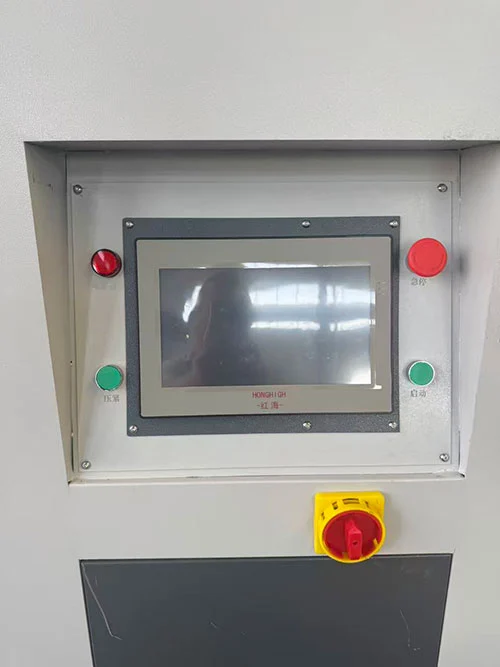

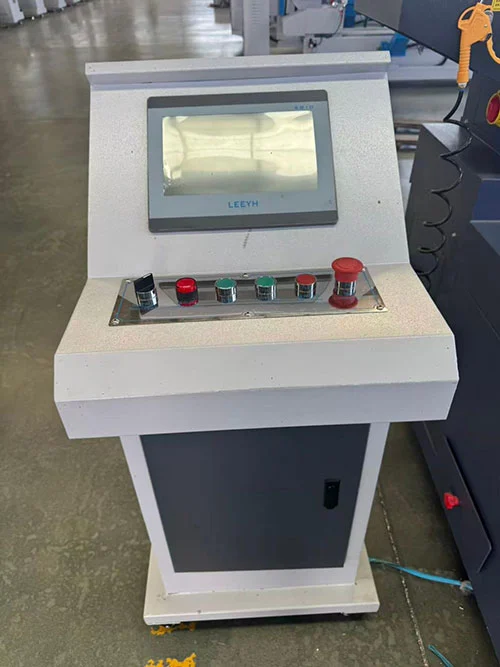

• Obsluha a programovanie:7-palcové dotykové rozhranie (systém ESTUN alebo Schneider CNC) ukladá bežne používané profilové programy. Operátor môže vyvolať predvoľbu alebo priamo zadať nové dimenzie. Voliteľná funkcia skenovania QR kódu môže automaticky načítať príslušný obrábací program, čím sa skráti čas nastavenia a potenciál pre vstupné chyby.

Dual Cut 4+2 osová koncová fréza s tepelným lámaním hliníkovej výrobnej linky

• Tepelne prerušiteľné hliníkové frézovanie dverí a okien na stĺpik/priečnik
• Spracovanie čapu a drážky profilu rámu a krídla
• Obrábanie čelných plôch hliníkových profilov závesov
• Veľkoobjemové linky na výrobu hliníkových okien

Ako to funguje

TheDual Cut 4+2 osová koncová fréza na tepelnú lámavosť hliníka výrobná linkafunguje tak, že operátor vkladá tepelne oddelený hliníkový profil do pneumatických svoriek. 4+2 osové CNC riadenie umiestňuje vretená pod príslušným uhlom (0° alebo 90°) a posúva ich pozdĺž lineárnych osí na frézovanie koncov profilu. Jedno vreteno reže v doprednom priechode a druhé vreteno, ktoré sa otáča v opačnom smere, dokončí rez na spätnom priechode – alebo obe môžu súčasne obrábať rôzne plochy v závislosti od programu. Hĺbka frézovania, dĺžka čapu a rozmery drážky sa nastavujú pomocou dotykovej obrazovky. Akcia dvojitého rezu znamená, že vretená sú zapojené počas celého cyklu a profil je pripravený na ďalší krok spracovania, keď sa uvoľnia svorky.

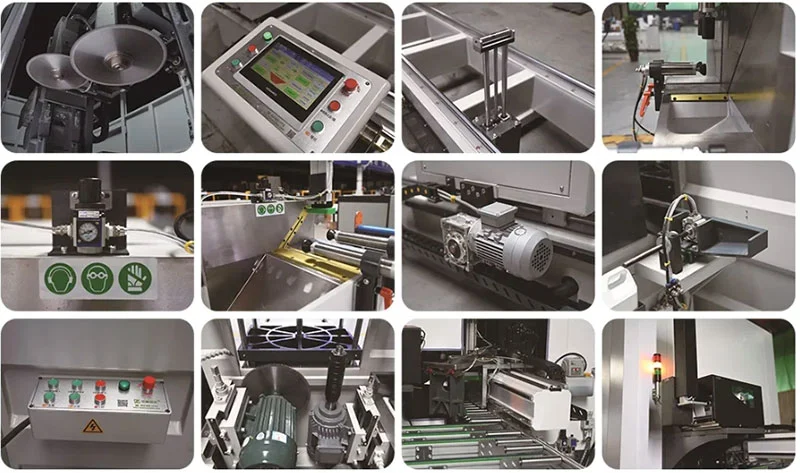

Kľúčové komponenty

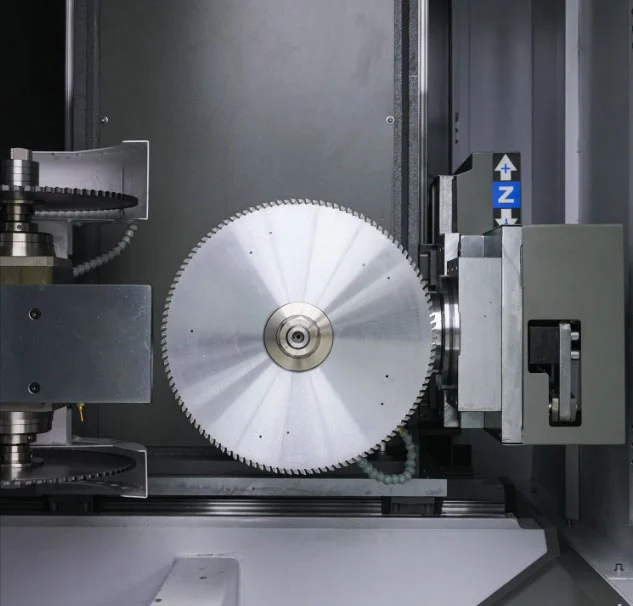

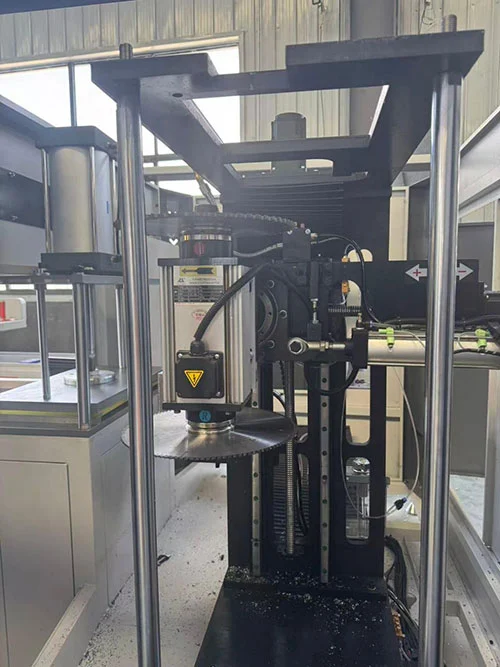

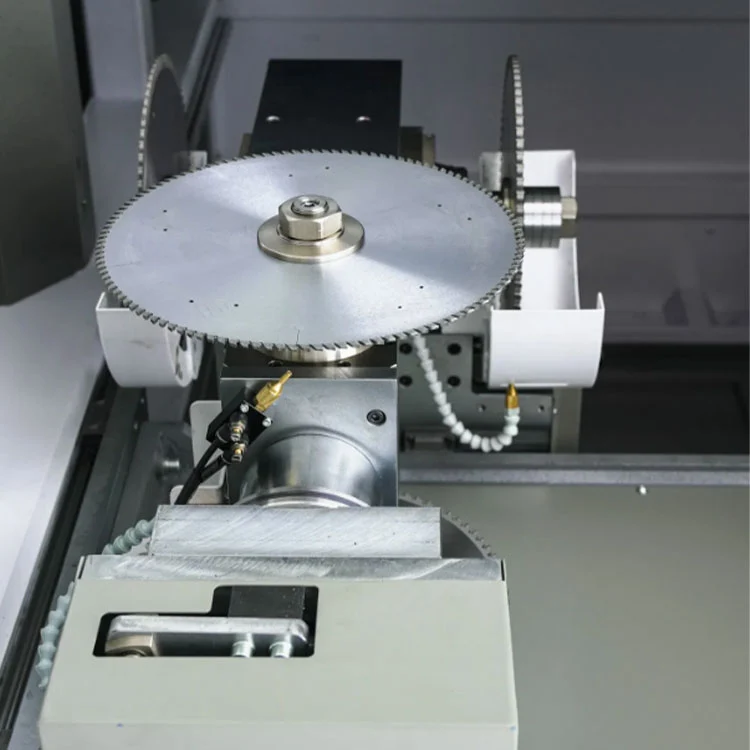

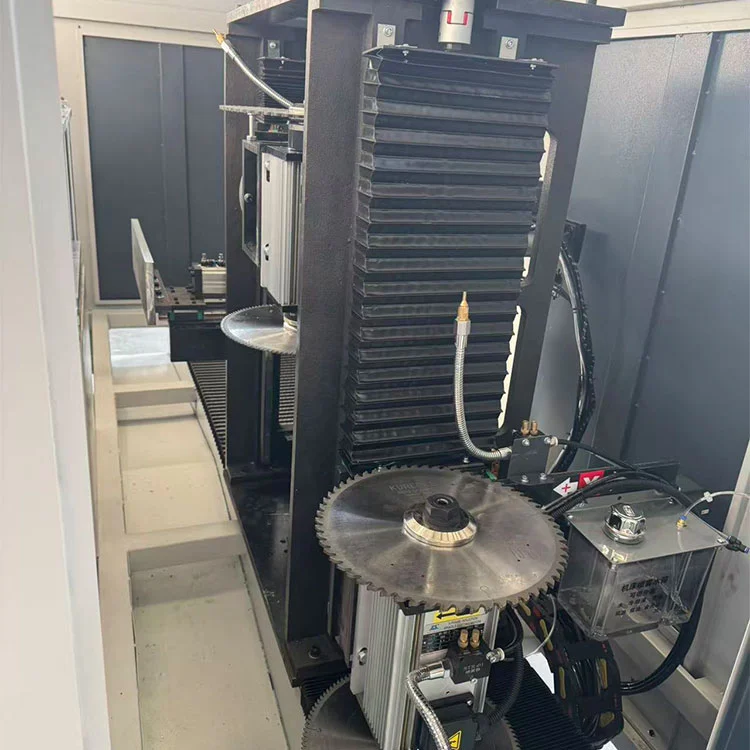

• Dvojité vretená (2×3 kW):Každý motor vretena dodáva výkon 3 kW pri 2800 ot./min. a je vhodný pre frézy od φ230 mm do φ350 mm. Jedno vreteno je konfigurované na otáčanie v smere hodinových ručičiek, druhé na otáčanie proti smeru hodinových ručičiek, čo umožňuje obojsmerné rezanie bez zmeny polohy.

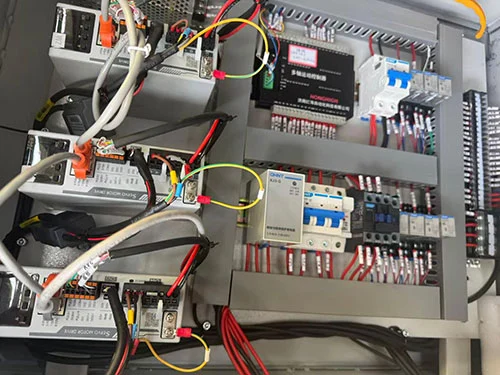

• 4+2 osý CNC systém:Riadiaca jednotka CNC (ESTUN alebo Schneider) koordinuje štyri lineárne servo osi (posuv profilu a polohovanie nástroja) a dve rotačné osi (prepínanie uhla vretena). Programy je možné načítať cez USB, dotykovú obrazovku alebo voliteľný skener QR kódu.
• Liatinová základňa a lineárne vedenia:Ťažké liatinové lôžko poskytuje stabilný základ. Lineárne vodiace lišty a presné guľôčkové skrutky zaisťujú hladký a presný pohyb osí s minimálnou vôľou.
• Pneumatické upínanie s gumovou ochranou:Svorky bezpečne držia profil počas frézovania. Kontaktné plochy sú opatrené gumovými podložkami, ktoré zabraňujú poškriabaniu povrchu a deformácii hliníka.
• Port na odsávanie prachu:Pripojovací bod pre systém odsávania prachu pomáha udržiavať pracovnú oblasť bez hliníkových triesok počas nepretržitej prevádzky.

Technické špecifikácie

• Power Supply: 380V / 50Hz / 3Ph
• Celkový výkon: 8,8 kW (2 × 3 kW vretenové motory + servopohony)
• Otáčky vretena: 2800 ot./min
• Priemer frézy: φ230--φ350 mm (prispôsobiteľné)
• Pracovný tlak vzduchu: 0,5--0,8 MPa
• Maximálna hĺbka frézovania: 80 mm
• Maximálna veľkosť profilu: šírka ≤ 120 mm, výška ≤ 150 mm
• Rozmer stroja: 1700 × 800 × 1500 mm
• Hmotnosť: ≈ 450 kg

Továreň a popredajný servis

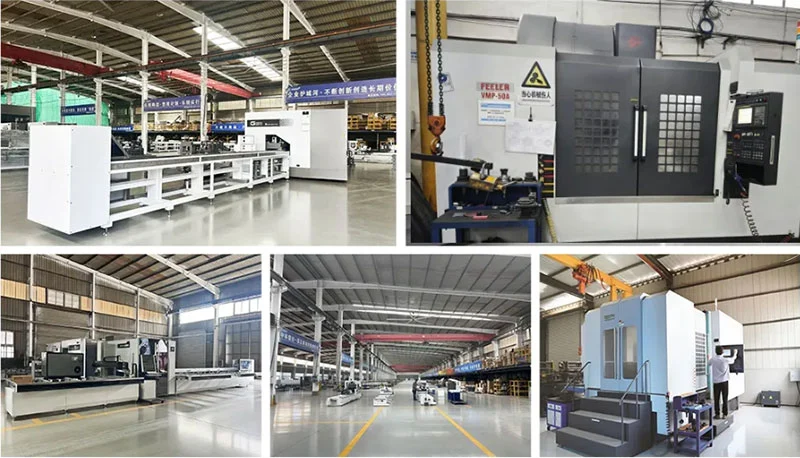

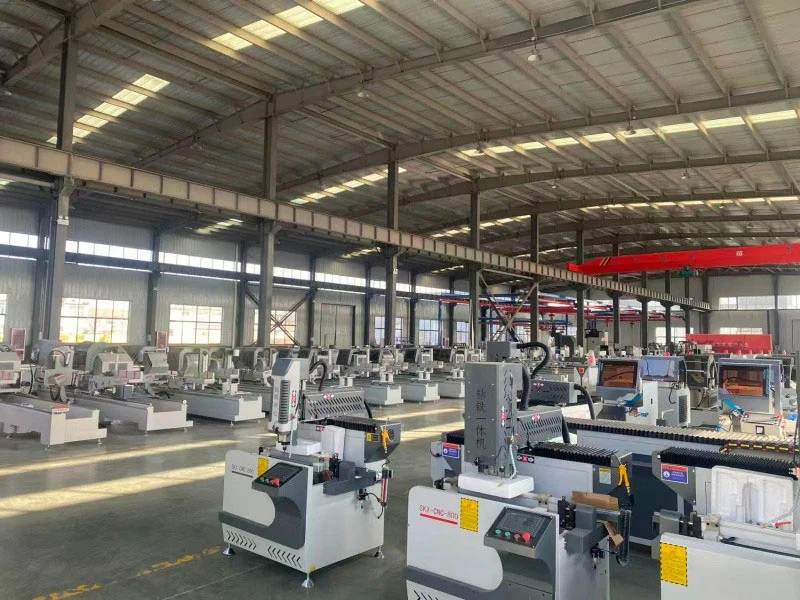

Spoločnosť Lebulang Machine prevádzkuje svoj výrobný závod Jinan od roku 1996 a vyrába stroje na spracovanie okien, dverí a profilov. TheDual Cut 4+2 osová koncová fréza na tepelnú lámavosť hliníka výrobná linkadodáva priamo z továrne s certifikátmi CE a ISO. Jednoročná záruka na konštrukciu je štandardom. Návody na vzdialenú inštaláciu, školiace médiá a online podpora sú zahrnuté bezplatne. Spotrebný materiál — frézy, čeľuste, tesnenia — máme na sklade. Uvedenie do prevádzky je možné dohodnúť na mieste.

FAQ

Otázka: Zvládne vaše zariadenie aj okenné/dverové profily, ako aj hliníkové závesové profily?

A: Áno. Naša továreň vyrába inteligentné stroje na výrobu dverí, okien a závesov. Napríklad pracovná stanica G20/G50 zvládne obrábanie v plnom rozsahu, zatiaľ čo naše píly značky Lebulang režú profily pod uhlom od 45° do 135°. Odporúčame vybavenie na základe vašich špecifických výrobných potrieb.

Otázka: Je operácia zložitá? Potrebujem veľa kvalifikovaných pracovníkov?

A: We design the machines to be operated with minimal training. The CNC system stores preset programs, and the interface uses straightforward menus. Nie sú potrebné žiadne pokročilé znalosti programovania. We provide free training materials, remote guidance, and installation videos to help your staff become proficient quickly.

Otázka: A čo presnosť spracovania a dlhodobá stabilita?

Odpoveď: Používame liatinové telesá strojov, lineárne vodiace koľajnice a pohony s guľovou skrutkou so servomotormi. Hlavné komponenty pochádzajú od medzinárodne uznávaných dodávateľov. Nástroje s diamantovým hrotom a automatické mazacie systémy pomáhajú udržiavať kvalitu rezu a predlžujú životnosť komponentov, čím podporujú konzistentnú presnosť v priebehu času.

Otázka: Aký popredajný servis poskytujete?

Odpoveď: Ponúkame 24-hodinovú online podporu, jednoročnú záruku a celoživotnú údržbu. Riešenie problémov na diaľku prostredníctvom videohovoru je k dispozícii. V prípade potreby návštevy na mieste ju vieme zabezpečiť za príplatok. Náhradné diely sú skladom a môžu byť rýchlo odoslané.
