CNC štvorhlavový rohový krimpovací stroj

Základné vlastnosti

• Simultánne krimpovanie so štyrmi hlavami:TheCNC štvorhlavový rohový krimpovací strojdokončí všetky štyri rohy rámu v jednom lisovacom cykle. To skracuje čas manipulácie v porovnaní s alternatívami s jednou hlavou alebo s dvoma hlavami, kde sa musí rám premiestniť a znova upnúť pre každý pár rohov.
• CNC servopolohovanie:Každá krimpovacia hlava je polohovaná servomotorom poháňajúcim guľôčkovú skrutku. Operátor zvolí veľkosť rámu na dotykovej obrazovke a hlavy sa automaticky presunú do požadovaných polôh. Ten istý systém ukladá viacero rámcových receptov. Presnosť opakovaného polohovania je špecifikovaná na ±0,1 mm, s diagonálnou chybou typicky do 1 mm a chybou švu pod 0,15 mm pri správne pripravených profiloch.
• Rozsah veľkostí rámu:Stroj si poradí s rámami od 550 × 550 mm do 1800 mm na výšku a 3000 mm na šírku, čím pokryje väčšinu rozmerov hliníkových okenných a dverových rámov, ktoré sa vyskytujú v bytovej a komerčnej výrobe.
• Hydraulický krimpovací systém:Každá hlava je poháňaná hydraulickým valcom s menovitým tlakom oleja 15 MPa a celkovou lisovacou silou 48 kN. Hydraulický okruh využíva dvojstupňovú sekvenciu vysokého a nízkeho tlaku: zdvih s rýchlym nájazdom skracuje čas cyklu, zatiaľ čo vysokotlakové držanie na konci zdvihu zaisťuje tesné rohové spojenie.
• Pneumatické pohyblivé svorky:Upínacie jednotky sa automaticky pohybujú dopredu pri nakladaní rámu a zasúvajú sa po zalisovaní na vyloženie. Upínacia sila sa aplikuje z dvoch smerov, aby sa profil udržal na mieste a znížilo sa riziko deformácie počas lisovacieho zdvihu.

Technické špecifikácie

Ako to funguje

TheCNC štvorhlavový rohový krimpovací strojfunguje v poradí, ktoré začína zadaním rozmeru rámu na dotykovej obrazovke. Štyri krimpovacie hlavy, každá namontovaná na servom poháňaných osiach guľôčkových skrutiek, sa automaticky pohybujú do naprogramovaných polôh. Obsluha ukladá narezané a pripravené hliníkové profily do upínacích prípravkov. Pneumatické svorky zapadnú, aby držali profily na mieste, pričom vyvíjajú tlak z vertikálneho aj horizontálneho smeru. Po zovretí sa hydraulický okruh aktivuje v dvoch fázach: rýchlym nízkotlakovým posunom sa lisovacie nástroje dostanú do kontaktu s rohmi profilu a pri vysokotlakovom pridržaní sa aplikuje plná lisovacia sila 48 kN na dokončenie rohového spoja. Po dobe zdržania sa svorky uvoľnia, krimpovacie nástroje sa stiahnu a hotový rám možno odstrániť. Všetky štyri rohy sú dokončené v jednom cykle, takže rám nie je potrebné premiestňovať.

Kľúčové komponenty

• Servomotory a guľôčkové skrutky:Každá zo štyroch hláv je umiestnená nezávisle pomocou striedavého servomotora spojeného s presnou guľôčkovou skrutkou. Toto usporiadanie poskytuje opakovateľnosť ±0,1 mm a umožňuje premiestnenie hláv pre rôzne veľkosti rámu bez manuálneho nastavovania.
• Hydraulická pohonná jednotka:60-litrová nádrž dodáva olej do štyroch hydraulických valcov cez rozdeľovacie potrubie s tlakovými regulačnými ventilmi. Vysokotlaková dvojstupňová sekvencia je riadená PLC cez solenoidové ventily.

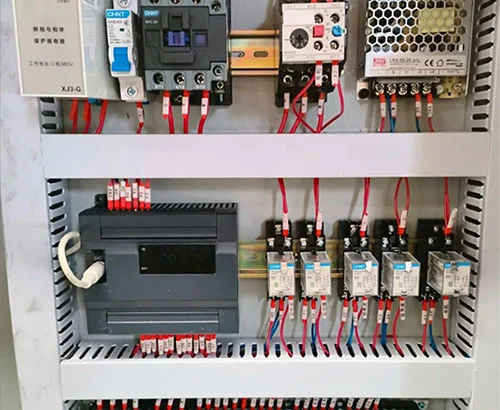

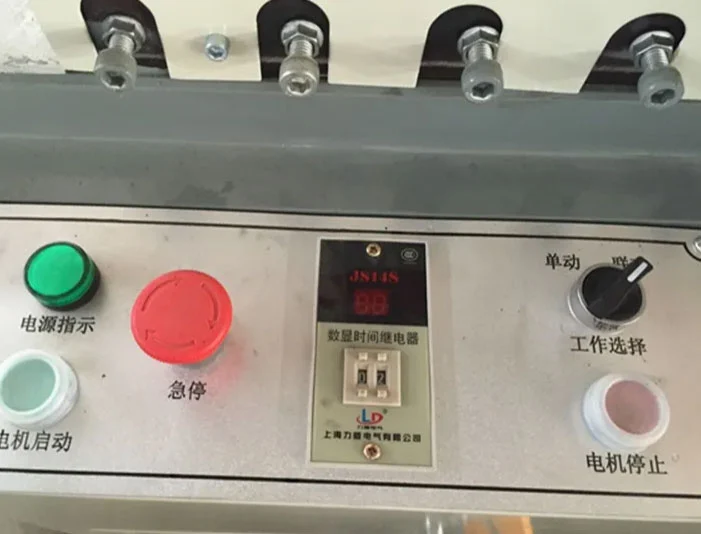

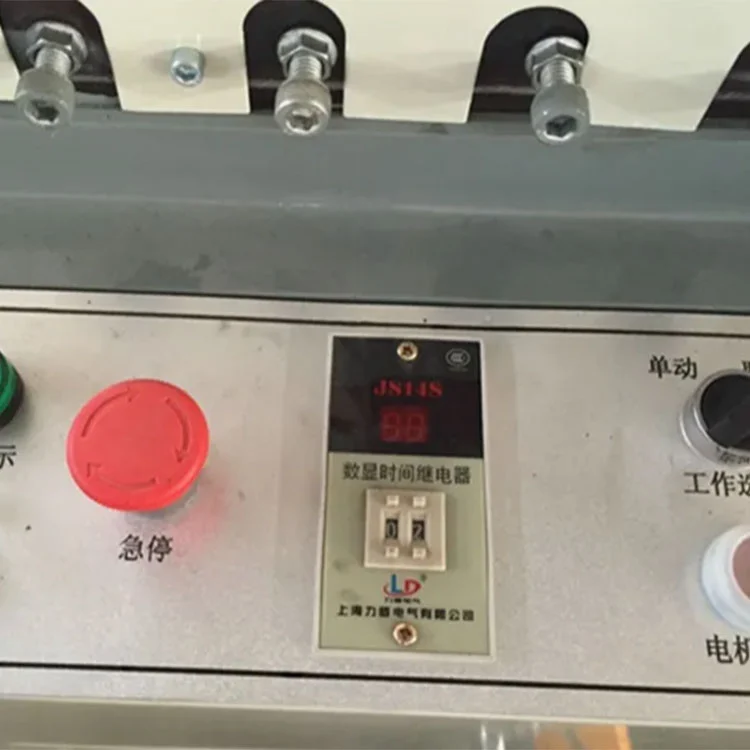

• Dotykový displej a PLC:Priemyselná dotyková obrazovka zobrazuje nastavenia veľkosti rámu, uložené programy, počítadlá výroby a alarmové hlásenia. Recepty parametrov pre bežne vyrábané rozmery rámu je možné uložiť a vyvolať.

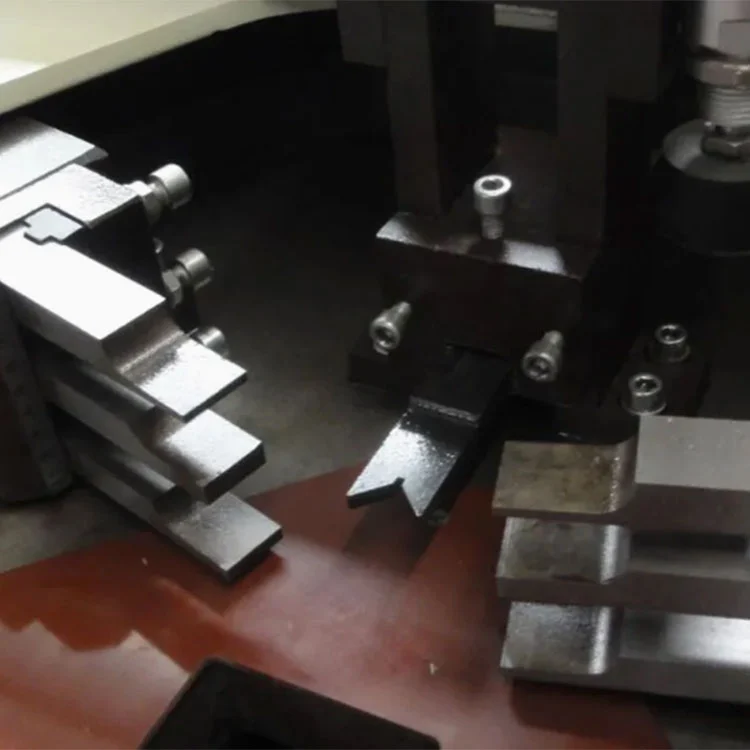

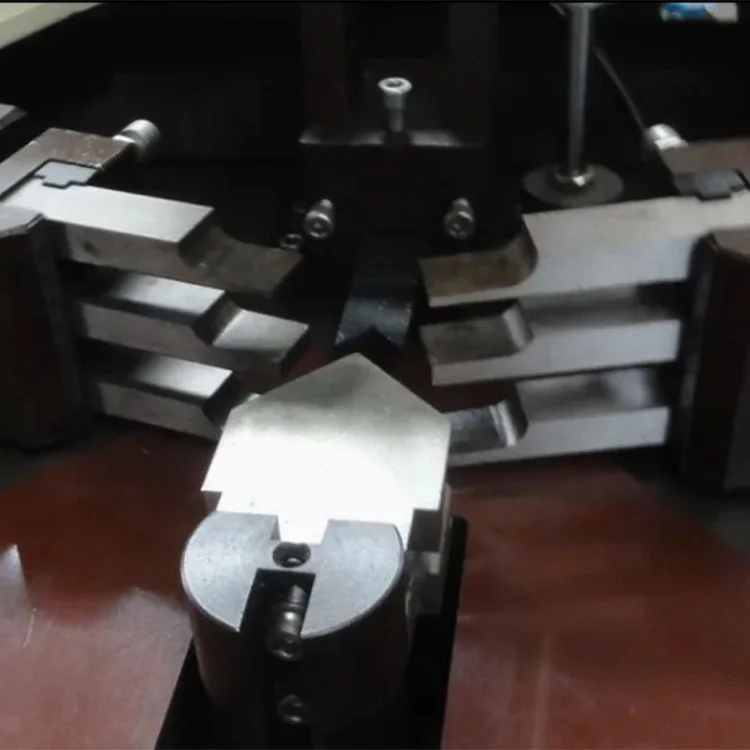

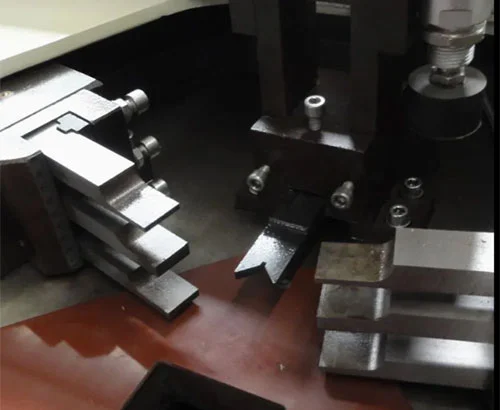

• Krimpovacie nástroje:Krimpovacie nože z kalenej ocele sú opracované tak, aby zodpovedali geometrii profilu. Sady nástrojov je možné vymeniť za rôzne prierezy profilov. Nože sú nastaviteľné na hĺbku a zarovnanie.

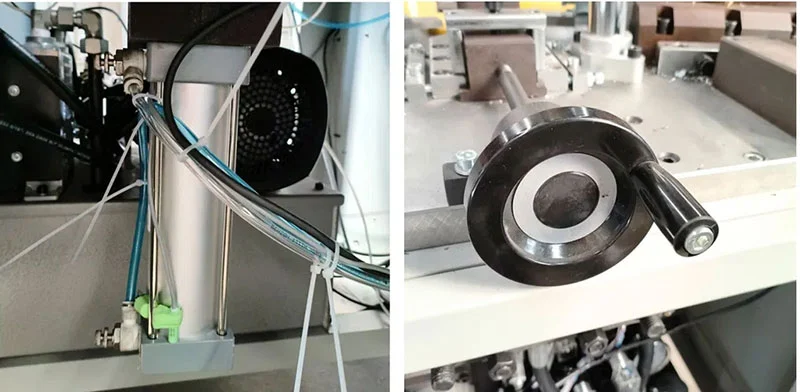

• Pneumatický upínací systém:Svorky sa pohybujú dopredu a zasúvajú na lineárnych vodidlách. Upínaciu silu dodávajú pneumatické valce s tlakom regulovaným na 0,5–0,8 MPa. Dvojsmerná konštrukcia upínania pôsobí silou z dvoch strán na stabilizáciu profilu počas krimpovania.
• Rám stroja:Zváraná oceľová konštrukcia podopiera štyri pohyblivé hlavy a pevný centrálny pracovný stôl. Rám je navrhnutý tak, aby odolával reakčným silám generovaným počas krimpovania a udržiaval zarovnanie hlavy v priebehu času.

Aplikačné scenáre

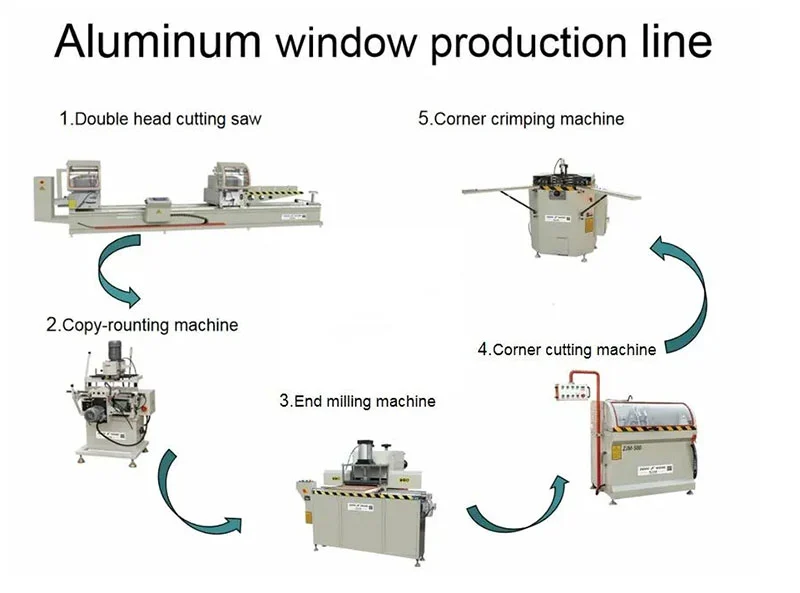

Výroba hliníkových okien

Lisovanie krídlových, posuvných a tepelne izolačných okenných rámov.

Výroba hliníkových dverí

Rohová montáž vchodových dverí, balkónových dverí, protipožiarnych hliníkových dverí a interiérových hliníkových zárubní.

Závesné steny a profily budov

90° rohové krimpovanie hliníkových stĺpikov, priečnikov a fasádnych profilov.

Veľkoobjemová výroba

Používa sa v stredných a veľkých továrňach na hliníkové dvere a okná, kde dokončenie štyroch rohov v jednom cykle znižuje čas spracovania na rám a podporuje vyšší denný výkon.

Výrobca a záruka

Shandong Lebulang Precision Machinery Co., Ltd., pôsobiaca ako Lebulang Machine, vyrába zariadenia na spracovanie hliníka a PVC okien a dverí vo svojom závode v Jinane od roku 1996. Spoločnosť riadi výskum a vývoj, obrábanie, montáž, testovanie a predaj interne. TheCNC štvorhlavový rohový krimpovací strojje postavený v rámci tohto integrovaného systému a dodáva sa priamo z výroby s certifikáciou CE a ISO 9001. Na hlavnú konštrukciu sa vzťahuje ročná záruka. Zahŕňa vzdialenú technickú podporu vrátane videodiagnostiky a prevádzkových pokynov. Náhradné diely, ako sú krimpovacie nože, tesnenia a filtračné prvky, sú skladom a možno ich objednať samostatne. Inštaláciu a uvedenie do prevádzky na mieste je možné dohodnúť za príplatok.

FAQ

Q1: Čo znamená CLM4S?

A: CNC rohový stroj 4-hlavové servo. „4“ označuje štyri nezávislé krimpovacie hlavy.

Q2: Aká je maximálna veľkosť rámu, ktorú stroj zvládne?

Odpoveď: Štandardná konfigurácia zvláda rámy do výšky 1800 mm a šírky 3000 mm. Neštandardné veľkosti je možné prediskutovať pri objednávke.

Q3: Je pre nových pracovníkov ťažké obsluhovať stroj?

A: Ovládanie prebieha cez dotykovú obrazovku s uloženými rámcovými programami. K dispozícii je príručka v anglickom jazyku a videoškolenie. Väčšina operátorov sa naučí denný režim v priebehu jedného až dvoch pracovných dní.

Q4: Aké typy platobných a dodacích podmienok sú k dispozícii?

Odpoveď: Platbu je možné uskutočniť prostredníctvom T/T alebo L/C v hlavných menách vrátane USD, EUR a GBP. Štandardné dodacie podmienky sú FOB Qingdao alebo Jinan. CFR, CIF a EXW sú tiež akceptované v závislosti od miesta určenia zásielky.

Q5: Je možné prispôsobiť lisovacie nástroje pre konkrétne profily?

Odpoveď: Áno, krimpovacie nože môžu byť opracované tak, aby zodpovedali prierezu profilu zákazníka. Na výrobu správnej sady nástrojov je počas procesu objednávky potrebná vzorka profilu alebo výkres.
