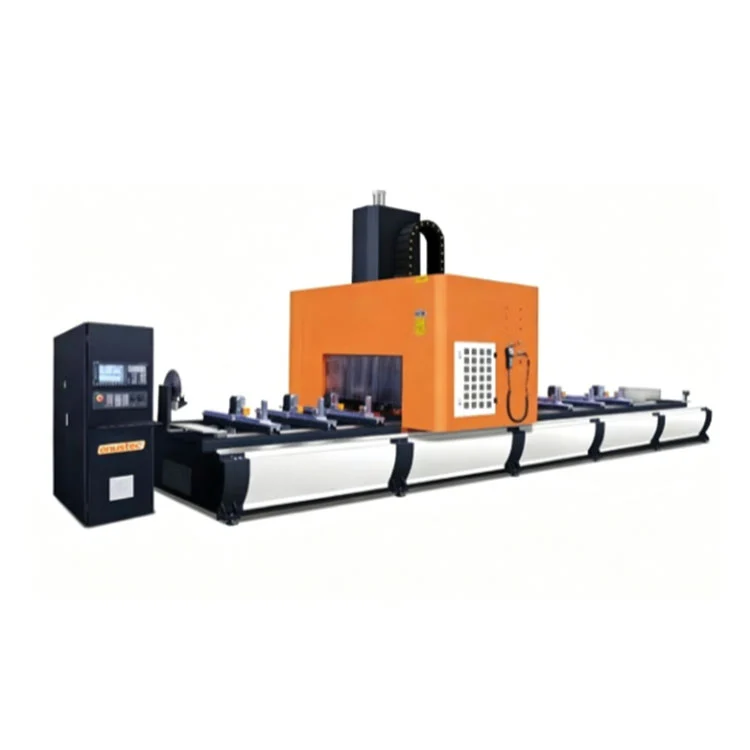

5-osové portálové obrábacie centrum pre závesovú stenu

Vyrobené spoločnosťou Lebulang Machine vo svojom závode Jinan v Číne – v prevádzke od roku 1996 –5-osové portálové obrábacie centrum pre závesovú stenuje držiteľom certifikácie CE a ISO 9001 a dodáva sa priamo z výroby s podporou OEM/ODM. Toto pohyblivé portálové 5-osové CNC centrum spracováva dlhé hliníkové profily opláštení pri jedinom upnutí, pričom vykonáva frézovanie, vŕtanie, pílenie a závitovanie na viacerých plochách. Vysokorýchlostné vreteno HSD (12 kW alebo 15 kW, až 18 000 ot./min.) a zásobník na 12 nástrojov plus vyhradená stanica pílového listu (max 400 mm) umožňujú automatickú výmenu nástrojov. 5-osové riadenie Siemens 828D alebo OSAI poskytuje RTCP, kyvadlové obrábanie a automatické meranie nástrojov. Štandardný zdvih osi X je 6500 mm, roztiahnuteľný na 9400 mm.

Kľúčové vlastnosti

• 5-osové simultánne obrábanie:Osi X, Y, Z, A a C spolupracujú pod RTCP, aby bol hrot nástroja presne na dráhe. Jedno nastavenie dosiahne päť plôch a koniec profilu, čím sa eliminuje prefixovanie.
• Kapacita dlhého profilu:Zdvih osi X štandardne až do 6500 mm (voliteľne 7000 mm alebo 9400 mm) zvládne výlisky na obvodových stenách po celej dĺžke bez zmeny polohy.

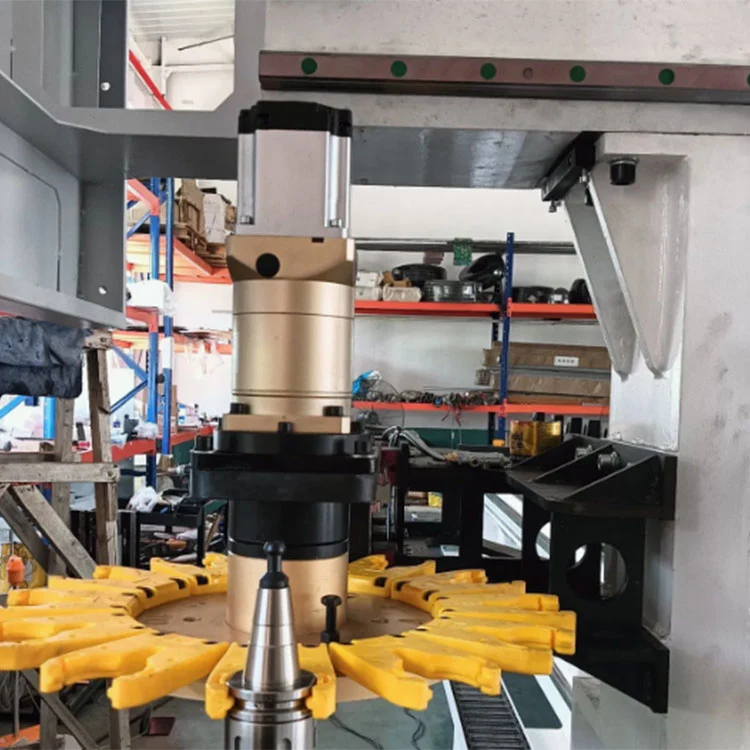

• Integrované pílenie a frézovanie:Zásobník nástrojov s 12 pozíciami a priľahlá stanica pílového listu (Φ400 mm) automaticky prepína medzi stopkovými frézami, vŕtačkami, závitníkmi a kotúčovou pílou na rezanie na dĺžku a vrúbkovanie v rámci jedného programu.
• HSD vreteno:Vzduchom chladený motor s výkonom 12 kW alebo 15 kW poskytuje otáčky od 0 do 18 000 ot./min., vhodný pre hliníkové zliatiny a tenkostenné oceľové profily.
• Presnosť a opakovateľnosť:Lineárne vedenia a guľôčkové skrutky poháňané servomotorom poskytujú polohovanie ± 0,01 mm a opakovateľnosť ± 0,005 mm, čím spĺňajú prísne tolerancie spojov požadované v zjednotených závesoch.
• Kyvadlová prevádzka:Ovládanie podporuje kyvadlový režim – obrábanie jedného obrobku, zatiaľ čo operátor nakladá ďalší na samostatnú zónu upínadla, čím sa skracuje čas nečinnosti.

Technické špecifikácie

Ako to funguje

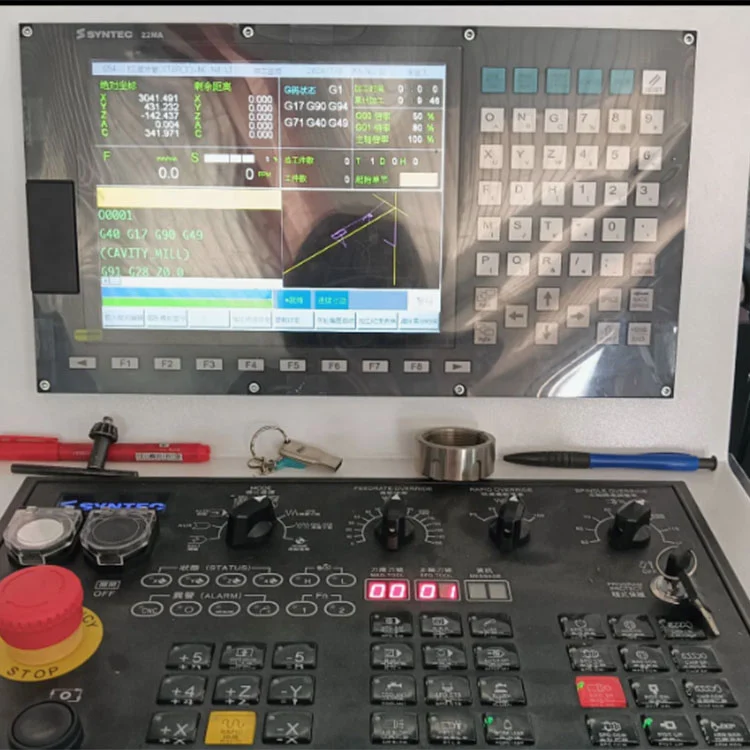

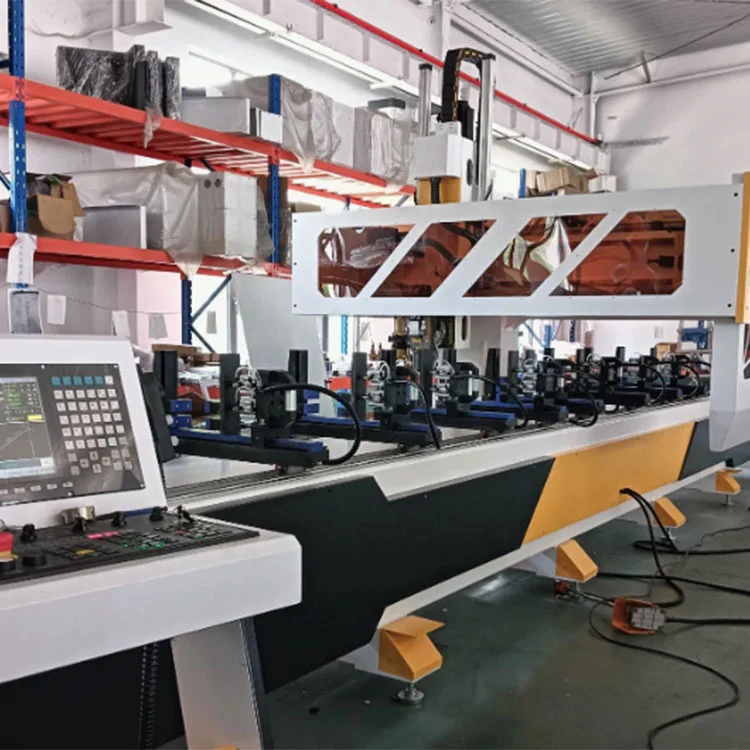

The5-osové portálové obrábacie centrum pre závesovú stenupracuje s pohyblivým portálom nad pevným pracovným stolom. Obsluha položí hliníkový výlisok na stôl a aktivuje pneumatické alebo hydraulické upínanie. Prostredníctvom ovládania Siemens alebo OSAI sa načíta vopred napísaný program G-kódu. Portál sa pohybuje pozdĺž osi X do prvej polohy obrábania a 5-osová hlava posúva vreteno do požadovaného uhla. RTCP automaticky kompenzuje odchýlky dĺžky nástroja počas rotačných pohybov, takže hrot nástroja presne sleduje naprogramovanú dráhu. Operácie ako vŕtanie, frézovanie, rezanie závitov a pílenie sa vykonávajú na viacerých plochách bez uvoľnenia profilu. Keď sa sekvencia obrábania skončí v jednej zóne, portál sa presunie do ďalšej alebo stroj prejde do kyvadlového režimu, čo umožňuje operátorovi vyložiť hotový diel a naložiť nový, zatiaľ čo obrábanie pokračuje na susednom upínacom zariadení. Štiepky sú odoberané integrovaným dopravníkom.

Hlavný rozsah aplikácie

Typické aplikácie pre5-osové portálové obrábacie centrum pre závesovú stenuzahŕňajú:

1. Výškové budovy zjednotené hliníkové závesové rámy
2. Extruzie presklených fasád so skrytým rámom a odkrytým rámom
3. Rohové spoje závesov a špeciálne tvarované fasádne profily
4. Solárium, strešné okno a veľké hliníkové okenné a dverné profily
5. Bodovo podopreté hliníkové nosné konzoly pre sklenené závesy
6. Priemyselná hliníková fasáda a dekoratívne oceľové stenové profily
7. Ľahké hliníkové profily pre letectvo a kozmonautiku (kompatibilné v rôznych odvetviach)

Vhodné suroviny: hliníková zliatina 6063, duté výlisky, plný hliník, tenkostenná oceľ, architektonické profily z PVC.

FAQ

Otázka: Ako používať váš stroj?

Odpoveď: Každý stroj sa pred odoslaním podrobuje výrobným testom a úpravám. Poskytuje sa komplexný video manuál a písomná dokumentácia. Vzdialená podpora je k dispozícii aj pre otázky týkajúce sa nastavenia a riešenia problémov.

Otázka: Aká je dodacia lehota?

Odpoveď: Výroba zvyčajne trvá 15-25 pracovných dní po prijatí zálohovej platby.

Otázka: Aké sú platobné podmienky?

Odpoveď: T/T 30% záloha pri potvrdení objednávky, pričom zvyšných 70% zostatok je splatný pred odoslaním.

Otázka: Ste továreň alebo obchodná spoločnosť?

A: Lebulang Machine je výrobca s vlastným výrobným závodom v Jinane v Číne. Dodávame aj doplnkové vybavenie dverí a okien pre komplexný servis.

Otázka: Aká je vaša kapacita vo vašej dielni?

Odpoveď: Naša ročná výrobná kapacita presahuje 800 kusov strojov.
