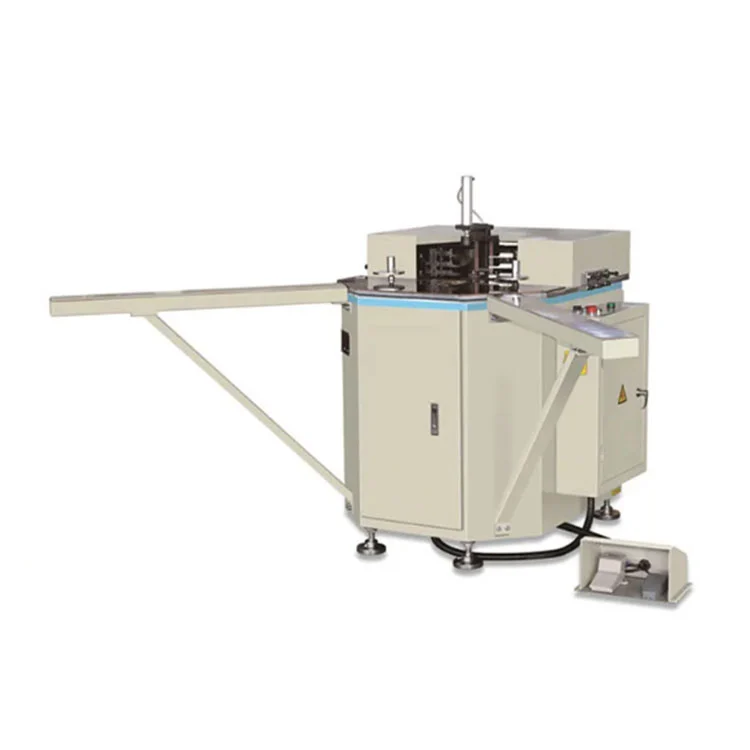

100 mm * 3500 mm Dvojhlavý stroj na kombinovanie rohov hliníkových dverí s oknami
Dvojhlavý rohový lis na hliníkové okenné dvere značky Lebulang 100mm*3500mm (nazývaný aj dvojhlavový rohový lis) je poloautomatická hydraulická jednotka určená na 90° rohové lisovanie hliníkových profilov pri výrobe okien a dverí. Dokončuje dva rohy v jednom cykle, podporuje šírku profilu až 100 mm a maximálnu dĺžku rámu 3500 mm, ideálne pre stredne veľkú až veľkú sériovú výrobu vysokopevnostných hliníkových rámov. Naša továreň je v Číne.

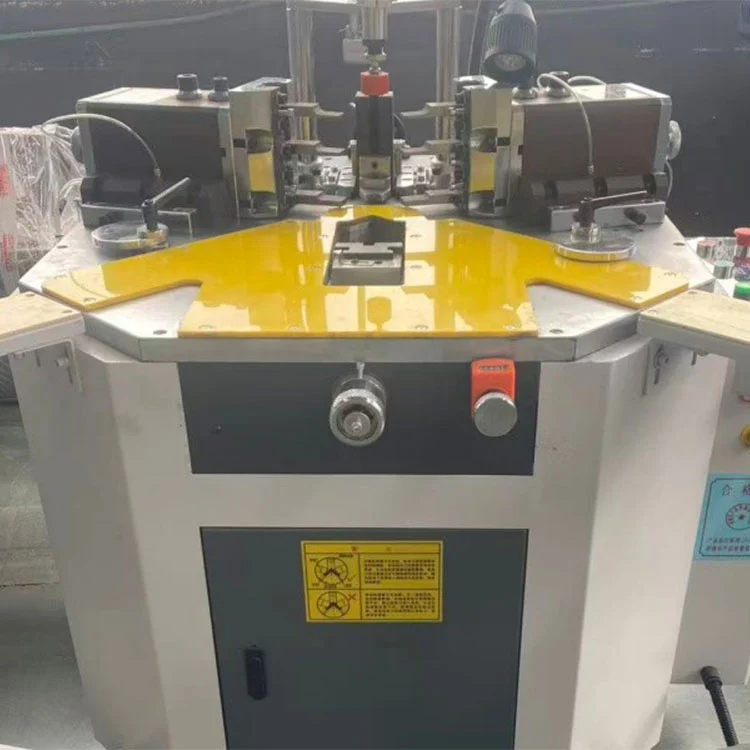

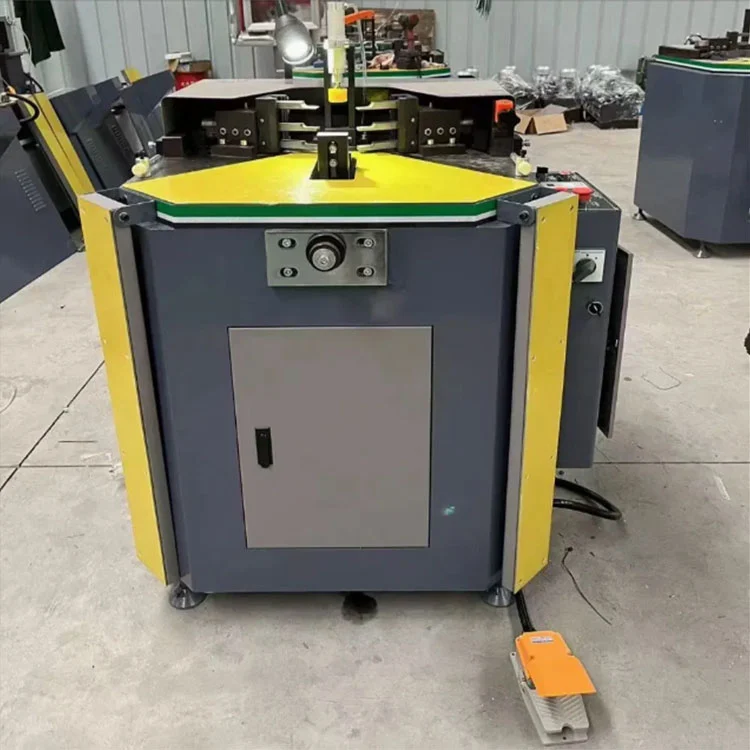

Táto dvojhlavová hydraulická jednotka, navrhnutá pre 90° rohové zalisovanie hliníkových okenných a dverových rámov, dokončí dva rohy v jednom cykle. Šírka profilu dosahuje 100 mm a maximálna dĺžka rámu je 3500 mm. Minimálny rozmer rámu je 450 × 450 mm, pokrývajúci štandardné aj stredne veľké zostavy.
Hydraulický systém dodáva menovitý tlak medzi 15 a 18 MPa, čím vytvára konzistentnú lisovaciu silu pre tesné rohové spoje bez medzier. Dve hlavy pracujú súčasne, čo skracuje čas cyklu v porovnaní s alternatívami s jednou hlavou. Pneumatické svorky sa zapoja pred začatím krimpovania, aplikujú predpätie, ktoré drží profil na mieste a pomáha predchádzať deformácii počas procesu spájania.

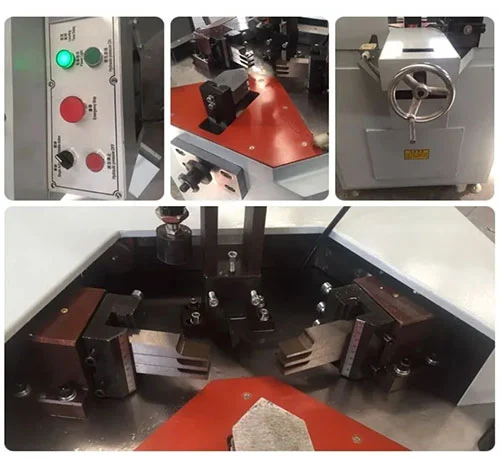

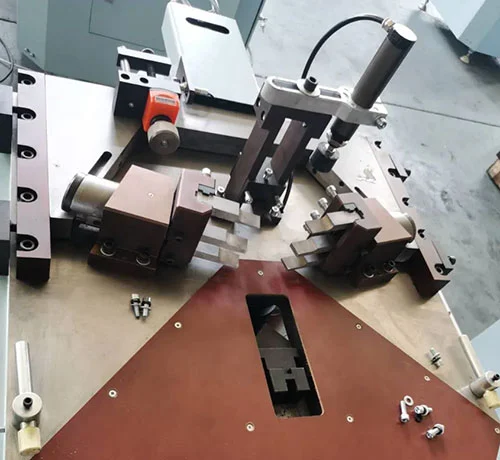

Nastavenie polohy a nástrojov je mechanické. Vnútorné a vonkajšie polohovacie bloky sa posúvajú vertikálne a krimpovacie nože možno premiestňovať spredu dozadu, ako aj zľava doprava. Tento rozsah pohybu umožňuje stroju prispôsobiť sa rôznym prierezom profilov bez potreby špeciálnych nástrojov pre každý tvar. Lineárne vodidlá nesú pohyblivé zostavy, pričom zachovávajú presnosť kombinovania rohov v rozmedzí ±0,1 mm a chybu švu pod 0,15 mm.
Jednotka beží na 380V trojfázovom napájaní a odoberá výkon 1,5 kW. Nádrž na hydraulický olej s objemom 20 l podporuje krimpovací okruh a pracovný tlak vzduchu zostáva medzi 0,5 a 0,8 MPa. Typické použitie zahŕňa krídlové, posuvné a tepelne delené okenné rámy, montáž hliníkových dverných panelov a 90° spájanie stĺpikov alebo priečnikov pri výrobe závesových stien. Pôdorys stroja má rozmery 1200 × 1100 × 1300 mm.
Spoločnosť Lebulang Machine, ktorá vyrába zariadenia na spracovanie hliníkových profilov vo svojej čínskej továrni už takmer 30 rokov, dodáva tento rohový kombinačný stroj s certifikáciou CE. K dispozícii sú vlastné konfigurácie OEM a vybavenie je poskytované priamo z výroby. Dizajn je skonštruovaný pre jednoduchú každodennú údržbu a diaľkové vedenie inštalácie je zahrnuté bez príplatku.
100 mm * 3500 mm Dvojhlavý stroj na kombinovanie rohov hliníkových dverí s oknami
- Simultánne krimpovanie dvoch hlávJednorazové dokončeniedva 90° rohy; 2× efektivita oproti jednohlavým strojom, ideálne pre sériovú výrobu.
- ✅ Veľká kapacita 100 mm × 3 500 mmMaximálna šírka profilu100 mm, maximálna dĺžka rámu3500 mm; min. veľkosť rámuRozmer 450 × 450 mm, pasuje na štandardné a nadrozmerné hliníkové rámy.
- ✅ Vysokovýkonný hydraulický systémMenovitý tlak15--18MPa, silná lisovacia sila zaisťuje pevné rohové spoje bez medzier.
- ✅ Presné nastaviteľné polohovanieVnútorné/vonkajšie polohovacie blokynastaviteľné hore/dole; krimpovacie nožepredné/zadné, ľavé/pravé nastaviteľnépre rôzne profily.
- ✅ Pneumatické upínanie a predpätieAutomatické upnutie s predpätím zabraňuje deformácii profilu; zaisťuje presné 90° uhly a tesné švy.
- ✅ Vysoko presné lineárne vedeniaHladký, stabilný pohyb; roh kombinujúci presnosť±0,1 mm, konzistentná presnosť uhlopriečky.

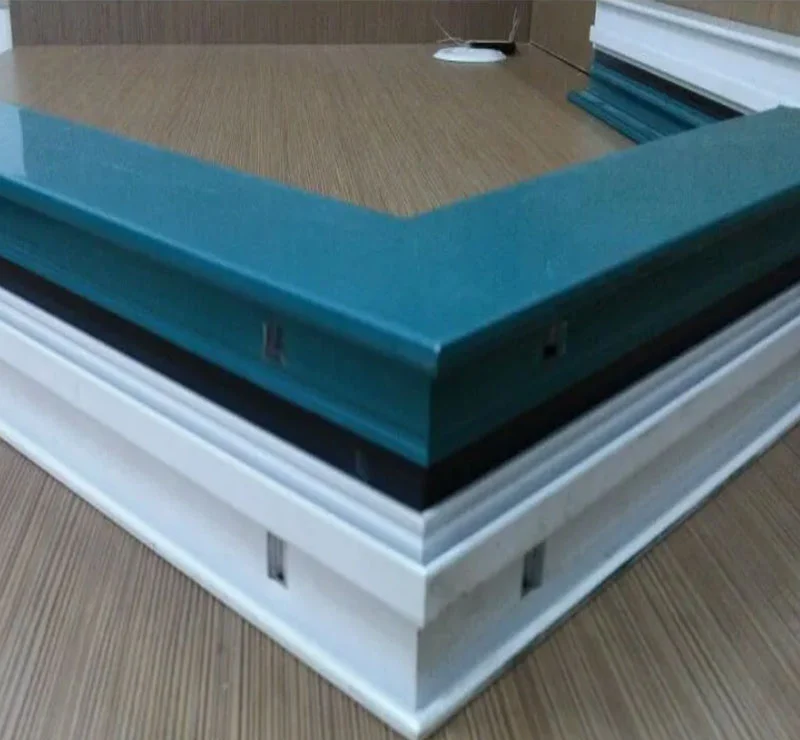

100 mm * 3500 mm Dvojhlavý stroj na kombinovanie rohových hliníkových okien, pracovné vzorky rohového kombinačného stroja na okenné dvere pre hliníkové okenné dvere
Technické špecifikácie
| Napätie | 380V/50HZ |
| Sila | 1,5 kW |
| Kapacita olejovej nádrže | 20L |
| Šírka profilu | 90 mm |
| Menovitý tlak oleja | 15 MPa |
| Tlak vzduchu | 0,5-0,8 MPa |
| Chyba švu | <0,15 mm |
| Rozmer | 1200x1100x1300 mm |
Aplikačné scenáre
Výroba hliníkových okien
Krídlové, posuvné a tepelne rozbité okenné rámy ohýbanie rohov.
Výroba hliníkových dverí
Montáž vchodových, balkónových a protipožiarnych hliníkových zárubní.
Záclonové steny a fasádne profily
Spojenie stĺpika, priečnika a vonkajšieho panelu v uhle 90°.
Stredné a veľké továrne
Nákladovo efektívne pre hromadnú výrobu s vysokými nárokmi na výstup.
FAQ
Otázka: Môže vybavenie Zhonglin CNC spĺňať rôzne potreby (napr. rámy dverí/okien a hliníkové závesné profily)?
A: Áno. Ponúkame inteligentné dvere/okná, hliníkové predsteny/priemyselné hliníkové zariadenia a riešenia na mieru. Pracovná stanica G20/G50 ovláda dvere/okno v plnom rozsahu; Píla ZLSJ-HCNC reže profily závesových stien (45°-135°). Prispôsobíme vybavenie vášmu procesu.
Otázka: Máte obavy zo zložitej prevádzky a potrebujete veľa kvalifikovaných pracovníkov po nákupe? Aké je Jinanovo riešenie?
Odpoveď: Náš výrobca znižuje prahové hodnoty prostredníctvom dizajnu a servisu. Vybavenie má „bezpečnú prevádzku“ (automatická identita dát, žiadne zložité programovanie). Poskytujeme bezplatné školenie, poradenstvo pri inštalácii a servis na diaľku, aby sme znížili závislosť od kvalifikovaných pracovníkov.
Otázka: A čo presnosť a stabilita spracovania vášho zariadenia (kritická pre kvalitu a efektivitu nášho produktu)?
A: Riadime sa "Presnosťou, spoľahlivosťou, profesionalitou". Hardvér: 100+ špičkových strojov (napr. obrábacie centrá) a hlavné diely špičkových značiek (HIWIN, Schnider); niektoré zariadenia majú opakované polohovanie ±0,02 mm, rezanie ±0,1 mm, presnosť frézovania ±0,05 mm. Procesy: diamantové nástroje, servosystémy, odlievacie štruktúry a automatické nastavenie výkonu lasera. Všetky sa vyhýbajú prepracovaniu, zabezpečujú stabilnú kvalitu a zvyšujú efektivitu.
