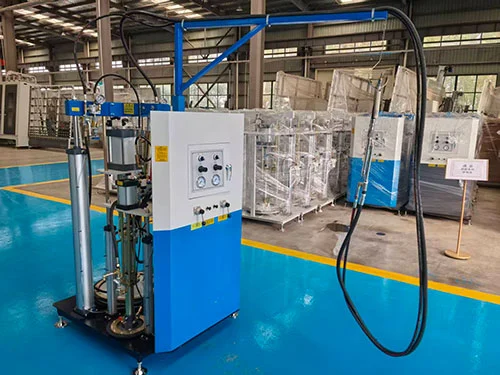

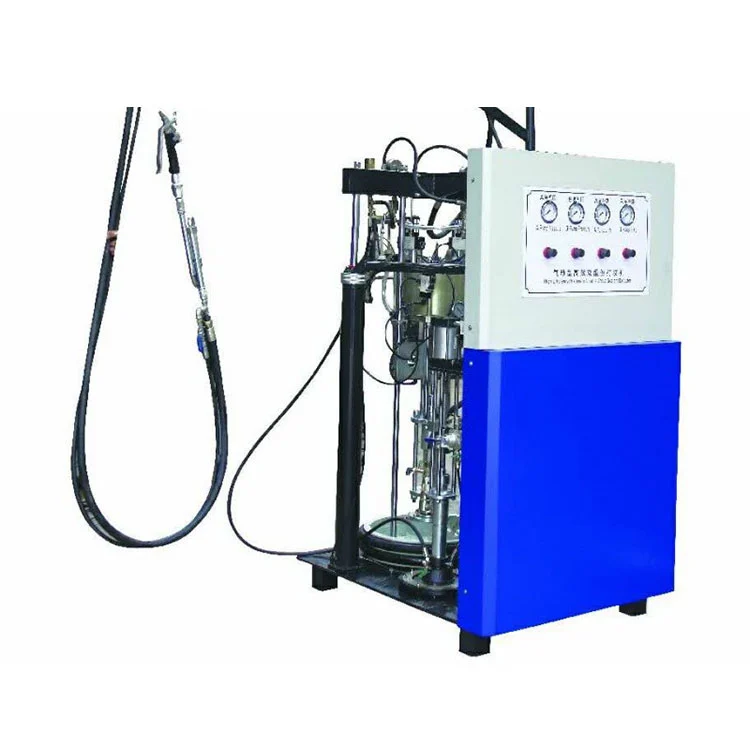

Dvojzložkový aplikátor tmelu na izolačné sklá

Kľúčové vlastnosti

• Plne pneumatická prevádzka:TheDvojzložkový aplikátor tmelu na izolačné sklábeží výhradne na stlačený vzduch. Nevyžaduje sa žiadne elektrické pripojenie, čo ho robí praktickým na použitie na staveniskách, v dočasných dielňach alebo na miestach, kde nie je k dispozícii stabilná dodávka elektriny.
• Dávkovanie a miešanie:Hydraulické dávkovacie čerpadlo poháňané pneumatickými motormi s priemerom 250 mm pre komponent A a 80 mm pre komponent B dodáva dva prúdy tesniacej hmoty v nastavenom pomere nastaviteľnom medzi 7:1 a 14:1. Statická miešacia trubica potom kombinuje materiály pred dávkovaním.
• Dizajn ventilu a tesnenia:Čerpadlo základného materiálu, čerpadlo vytvrdzovacieho činidla a porty ventilov dávkovacieho čerpadla sú vyrobené zo špeciálnej zliatiny vybranej na odolnosť voči oderu tmelu a chemickému napadnutiu. Výrobca uvádza nulovú netesnosť pod pracovným tlakom pri správnej údržbe.
• Dvojitá filtrácia na linke vytvrdzovacieho činidla:V hydraulickom okruhu tužidla sú nainštalované dve filtračné jednotky. Odstraňujú častice predtým, ako sa komponent dostane do dávkovacieho čerpadla, čím prispievajú k konzistentnej kvalite zmesi a znižujú možnosť upchatia trysky.
• Prívod a spotreba vzduchu:Stroj vyžaduje prívod stlačeného vzduchu medzi 0,5 a 0,8 MPa, s maximálnou spotrebou vzduchu 0,8 m³/min pri plnom zaťažení. Súčasťou je štandardná jednotka na prípravu vzduchu s filtrom, regulátorom a maznicou.

Pracovný princíp

TheDvojzložkový aplikátor tmelu na izolačné sklápracuje na princípe pohonu pneumatického čerpadla. Stlačený vzduch vstupuje do sekcie vzduchového motora, ktorá poháňa dve nezávislé piestové čerpadlá – jedno pre základnú zložku tmelu (A) a jedno pre vytvrdzovacie činidlo (B). Každé čerpadlo čerpá materiál z príslušného 55-galónového bubna cez saciu hadicu. Piesty tlačia dva komponenty v mechanicky prepojenom pomere nastavenom relatívnymi priemermi motorov čerpadiel A a B (250 mm a 80 mm). Po prechode jednotlivými filtrami sa materiály dostanú k dávkovaciemu čerpadlu, ktoré udržiava nastavený pomer a privádza ich do statickej miešacej trubice. Operátor ovláda dávkovaciu pištoľ a zmiešaný tmel vychádza z trysky pripravený na aplikáciu na okraj izolačného skla. Pneumatický pohon pracuje iba vtedy, keď je stlačená spúšť dávkovacej pištole, čo znamená, že čerpadlo sa zastaví, keď sa nepoužíva bez akéhokoľvek elektrického riadiaceho signálu.

Technické špecifikácie

Kľúčové komponenty

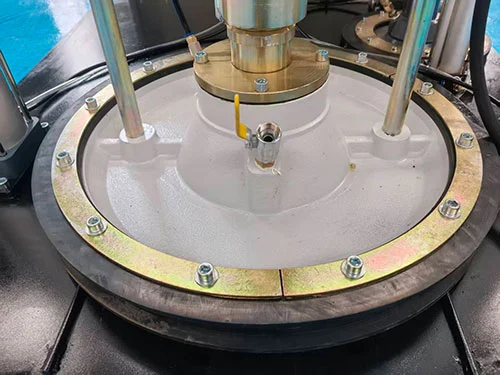

• Čerpadlo komponentu A (základný tmel):Pneumatický motor s priemerom 250 mm poháňa piestové čerpadlo, ktoré nasáva základný tmel z 55-galónového bubna. Tlakový pomer čerpadla je 50:1, čo prevádza tlak vzduchu 0,6 MPa na maximálny vytláčací tlak približne 30 MPa.
• Pumpa B-komponentu (tvrdidlo):Pneumatický motor s priemerom 80 mm poháňa menšie objemové čerpadlo prispôsobené objemu tužidla požadovanému nastaveným pomerom. Mechanické prepojenie medzi motormi A a B fixuje rozsah proporcií od 7:1 do 14:1.
• Dávkovacie čerpadlo a ventilový blok:Zliatinové sedlá a tesnenia ventilov zvládajú abrazívny charakter plnených tesniacich zmesí. Ventilový blok je navrhnutý tak, aby sa dal rozobrať na čistenie a výmenu tesnenia počas plánovanej údržby.
• Filtračné jednotky tužidla:Dva in-line filtre s vymeniteľnými prvkami zachytávajú častice pred dávkovacím čerpadlom. Veľkosť ôk filtra je možné zvoliť na základe odporúčania výrobcu tmelu.
• Statická miešacia trubica:Jednorazový alebo čistiteľný statický mixér pripevnený na výstupe dávkovacej pištole. Vnútorné špirálové prvky zložia dva prúdy tmelu dohromady, keď sa materiál vytláča, čím sa dokončí proces miešania bezprostredne pred aplikáciou.
• Dávkovacia pištoľ:Pneumatická pištoľ s ergonomickou rukoväťou. Potiahnutím spúšte sa aktivuje cyklus pumpy; jeho uvoľnením sa zastaví tok materiálu. Bezpečnostný zámok zabraňuje náhodnému vybitiu.

Aplikácie

TotoDvojzložkový aplikátor tmelu na izolačné sklása používa v prevádzkach na výrobu izolačných skiel na tesnenie hrán dvojskiel a trojskiel. Nanáša dvojzložkové tmely na báze polysulfidu alebo polyuretánu na obvod dištančných vložiek zmontovaných rámov IGU. Pneumatický dizajn tiež podporuje zasklievanie na mieste pre inštalácie závesných stien a štrukturálneho skla, kde môže byť napájanie nespoľahlivé. Medzi typických používateľov patria výrobcovia izolačného skla, závody na spracovanie skla slúžiace priemyslu okien a dverí a dodávatelia fasádnych inštalácií vyžadujúcich mobilné zariadenia na aplikáciu tmelov.

FAQ

Q1: Vyžaduje tento stroj elektrickú energiu?

Odpoveď: Nie je potrebné žiadne elektrické pripojenie. Stroj funguje výhradne na stlačený vzduch, čo umožňuje jeho použitie na pracoviskách, v mobilných dielňach alebo vo výrobných prostrediach, kde je vedenie elektrického vedenia k lepiacej stanici nepraktické.

Q2: Ako zabezpečuje presný pomer miešania?

A: TheDvojzložkový aplikátor tmelu na izolačné sklápoužíva mechanicky spojené čerpadlá A a B s pevným pomerom priemeru. Proporčné čerpadlo udržuje nastavený pomer cez ventilový blok a pomer môže byť nastavený obsluhou v rozsahu 7:1 až 14:1 podľa špecifikácie výrobcu tmelu.

Q3: Aká údržba je potrebná?

Odpoveď: Dve filtračné jednotky na okruhu vytvrdzovacieho činidla by sa mali skontrolovať a filtračné prvky vymeniť podľa plánu založeného na použití tmelu a úrovniach kontaminácie. Tesnenia ventilového bloku a čerpadla potrebujú pravidelnú kontrolu opotrebovania, najmä ak sa používajú abrazívne tesniace prostriedky. So strojom sa dodáva návod na údržbu.

Q4: Dokáže zvládnuť veľkosériovú výrobu?

A: Áno. S výkonom 4 až 10 litrov za minútu a štandardným 55-galónovým bubnovým podávaním je stroj určený pre kontinuálnu výrobu na linkách s izolačným sklom. Systém podávania suda možno doplniť bez zastavenia výroby, ak sa použije pomocné čerpadlo na prenos suda.

Q5: Aké je minimálne množstvo objednávky a dodacia lehota?

Odpoveď: Je možné objednať jednu jednotku. Štandardné stroje sú zvyčajne expedované do 15-30 pracovných dní. Vlastné konfigurácie, vrátane špecifických pomerov miešania alebo veľkostí bubna, môžu predĺžiť čas prípravy.

Q6: Poskytujete popredajnú podporu?

Odpoveď: Technická podpora je dostupná na diaľku, vrátane video návodu na inštaláciu a riešenie problémov. Na hlavné pneumatické komponenty sa vzťahuje ročná záruka. Náhradné diely, ako sú tesnenia, filtre a statické zmiešavacie trubice, je možné objednať a odoslať zo skladu.
