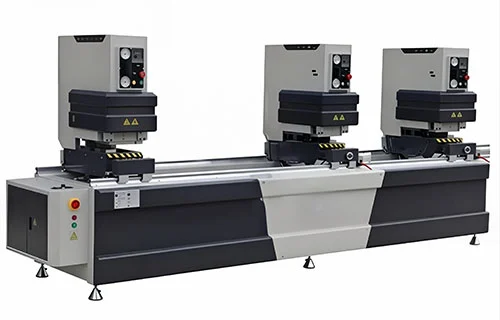

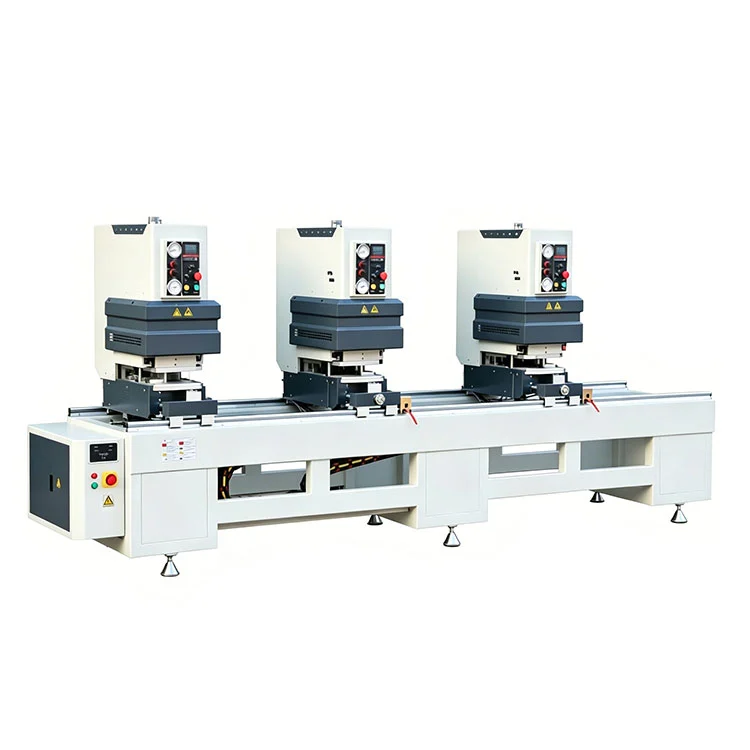

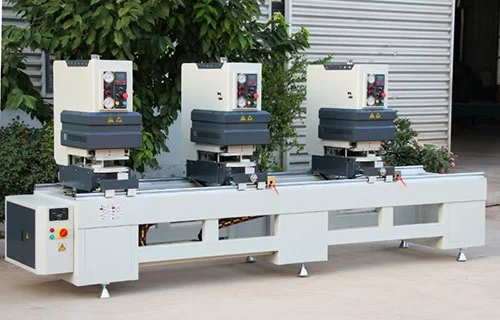

Trojhlavý bezšvíkový zvárací stroj pre PVC dvere a okná
Trojhlavý bezšvíkový zvárací stroj na PVC dvere a okná je vysokoúčinné riešenie riadené PLC na bezproblémové zváranie PVC/UPVC profilov dverí a okien. Navrhnutý pre sériovú výrobu umožňuje súčasnú alebo nezávislú prevádzku troch zváracích hláv, čím poskytuje silné, čisté a estetické zvary bez viditeľných švov – ideálne pre farebné, koextrudované alebo striekané PVC profily.
Tento trojhlavý zvárací stroj vyrobený spoločnosťou Lebulang Machine - čínskym výrobcom s takmer 30-ročnými skúsenosťami v oblasti zariadení na spracovanie okien a dverí - je určený na spájanie profilov z PVC a UPVC vrátane farebných, koextrudovaných a striekaných povrchov. Stroj má certifikáciu CE a ISO, podporuje objednávky OEM a ODM a je dodávaný priamo z továrne.
Tri zváracie hlavy sú usporiadané tak, že ľavá hlava je pevná a dve pravé hlavy sú pohyblivé pozdĺž lineárnych vodiacich koľajníc. Môžu pracovať nezávisle, v pároch alebo všetky tri spolu, čo umožňuje zváranie dvoch rohov rámu a stredného vlysu v jednom cykle. Vyhrievacia doska s konštantnou teplotou na každej hlave je riadená Omron PLC a digitálnym regulátorom teploty s časom ohrevu, hĺbkou roztavenia a lisovacím tlakom uloženým na vyvolanie. Integrovaná čistiaca fréza odstraňuje zvar počas rovnakej postupnosti upínania a vytvára hladký povrch spoja, ktorý nepotrebuje žiadne manuálne leštenie.
Tretia hlava sa otáča v rozsahu 30° až 180°, čím zvláda štandardné pravouhlé rohy, ako aj špeciálne uhlové a priečne zvary. Oceľová základňa a samomazné lineárne vedenia udržiavajú zarovnanie počas prevádzky. Stroj odoberá 3,5 kW z jednofázového napájania 220 V (napätie je možné konfigurovať), potrebuje tlak vzduchu 0,5–0,8 MPa a zvládne výšku profilu od 20 do 100 mm (s voliteľným vyšším nastavením) a dĺžku od 400 do 3500 mm. Celkové rozmery sú 4400 × 1100 × 1700 mm, s hmotnosťou približne 1200 kg. Návod na inštaláciu na diaľku je zahrnutý bez ďalších poplatkov.
Kľúčové vlastnosti
- Flexibilná prevádzka s tromi hlavami: Tri hlavy pracujú nezávisle, v pároch alebo spolu; ľavá hlava pevná, pravá dve pohyblivé na lineárnych vodiacich lištách pre presné polohovanie.
- Technológia bezproblémového zvárania: Integruje zváranie a automatické čistenie zvarových hút v jednom cykle, výsledkom čoho sú hladké, vysoko pevné spoje prevyšujúce pevnosť rohov profilu.
- Viacuhlové zváranie: Tretia hlava podporuje zváranie v ľubovoľnom uhle 30°--180°; zvláda jedno/dvojbodové, priečne, priečne a špeciálne uhlové zvary.
- Presnosť a stabilita: Lineárne vodiace lišty zaisťujú vysokú presnosť; robustná oceľová základňa minimalizuje vibrácie pre konzistentný a dlhodobý výkon.
- PLC Pneumatic Control: Omron PLC a systém pneumatického pohonu umožňujú jednoduché nastavenie parametrov (čas ohrevu/dokovania) a stabilnú prevádzku.
- Vysoká účinnosť: Zvára dva rohy a stredné vlysy súčasne, čím sa zdvojnásobí produktivita v porovnaní so strojmi s jednou hlavou.
Technické špecifikácie
| Parameter | Hodnota |
| Napájanie | 220V/50Hz (prispôsobiteľné) |
| Vstupný výkon | 3,5 kW |
| Pracovný tlak vzduchu | 0,5--0,8 MPa |
| Spotreba vzduchu | 150--200 l/min |
| Výška zváracieho profilu | 20--100 mm (120/140/160 mm voliteľné) |
| Šírka zváracieho profilu | ≤ 120 mm |
| Rozsah dĺžky zvárania | 400--3500 mm |
| Celkové rozmery (D׊×V) | 4400×1100×1700 mm |
| Hmotnosť stroja | 1200 kg |
| Kontrolný systém | Omron PLC + digitálny regulátor teploty |
| Zváracie uhly | 30°--180° (tretia hlava) |
Podrobnosti o stroji

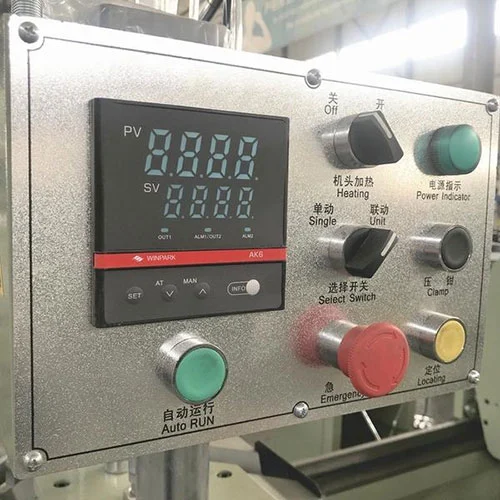

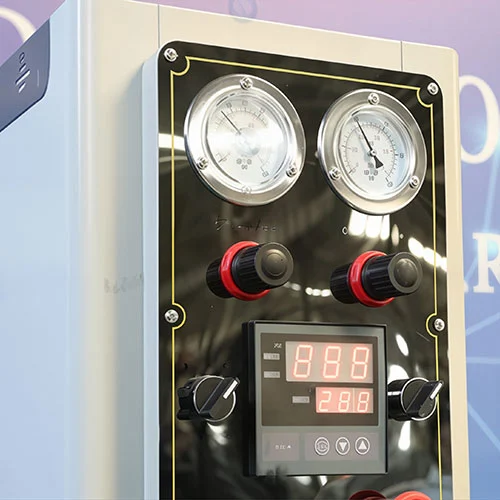

Ovládací panel
- Digitálny displej pre nastavenie času ohrevu/dokovania
- Tlačidlo núdzového zastavenia a bezpečnostné blokovanie
- Riadiaca jednotka PLC pre automatizované riadenie cyklu

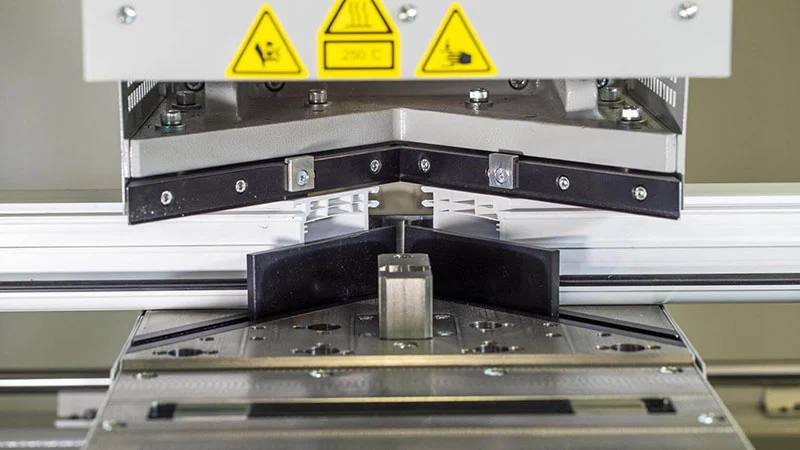

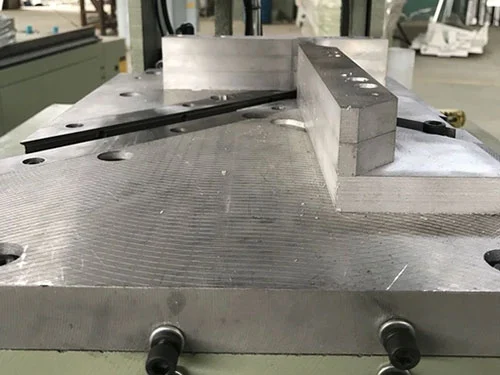

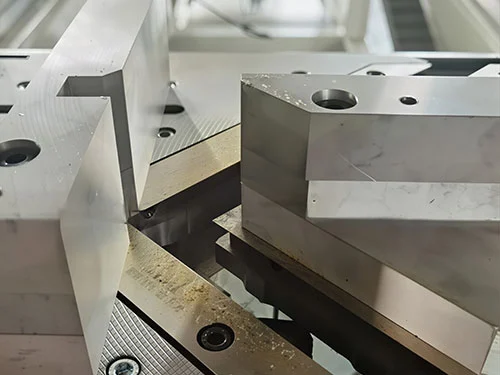

Zváracie hlavy
- Každá hlava vybavená vyhrievacou doskou, upínacím mechanizmom a čistiacou frézou
- Pohyblivé hlavy s pneumatickým brzdením pre bezpečné polohovanie
- Špeciálne zliatinové frézy pre odolné a presné odstraňovanie zvarových hút
Systém lineárneho vedenia
- Vysoko presné lineárne koľajnice pre hladký pohyb hlavy
- Samomazná konštrukcia znižuje nároky na údržbu a predlžuje životnosť
Prečo si vybrať náš trojhlavý bezšvíkový zvárací stroj pre PVC dvere a okná?
- Špičková kvalita zvaru: Bezšvový povrch zvyšuje estetiku produktu a trhovú hodnotu; pevnosť zvaru presahuje priemyselné štandardy.
- Nákladovo efektívne: Vysoká produktivita znižuje náklady na pracovnú silu; konštrukcia s nízkou údržbou minimalizuje prestoje.
- Všestranný: Prispôsobí sa rôznym PVC profilom a dizajnom okien/dverí; podporuje vlastné uhlové zváranie.
- Spoľahlivý výkon: Robustná konštrukcia a komponenty špičkovej značky zaisťujú dlhodobú stabilitu.
- Jednoduchá obsluha: TotoTrojhlavý bezšvíkový zvárací stroj na PVC dvere a oknávyužíva užívateľsky prívetivé rozhranie s prednastavenými profesionálnymi programami, ktoré vyžadujú minimálne zaškolenie operátorov, čo výrazne znižuje prevádzkový prah pre továrenskú výrobu.
FAQ
Q1: Aké materiály môže tento stroj zvárať?
A1: Je určený prePVC/UPVC profilyvrátane farebných, koextrudovaných a striekaných profilov.
Q2: Môže zvárať rôzne uhly?
A2: Áno, podopiera tretiu hlavu30° až 180°ľubovoľné uhlové zváranie pre špeciálne konštrukčné požiadavky.
Q3: Aká je výrobná kapacita?
A3: Môže zvárať2--3 rohy okien na cyklus, s denným výkonom 80--120.
Q4: Dá sa stroj prispôsobiť?
A4: Áno, podporujeme personalizované prispôsobenie vrátane špeciálnej výšky zvárania, pracovnej dĺžky, štandardu napätia a prispôsobených prípravkov, aby zodpovedali vašim rôznym výrobným požiadavkám.
