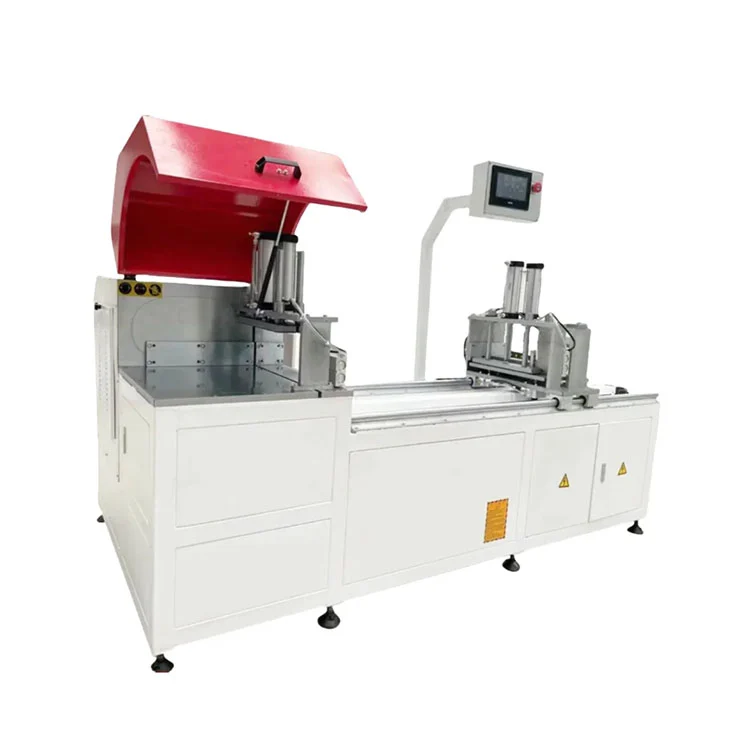

CNC kotúčová píla na priemyselné hliníkové profily

Technické špecifikácie

Ako funguje píla

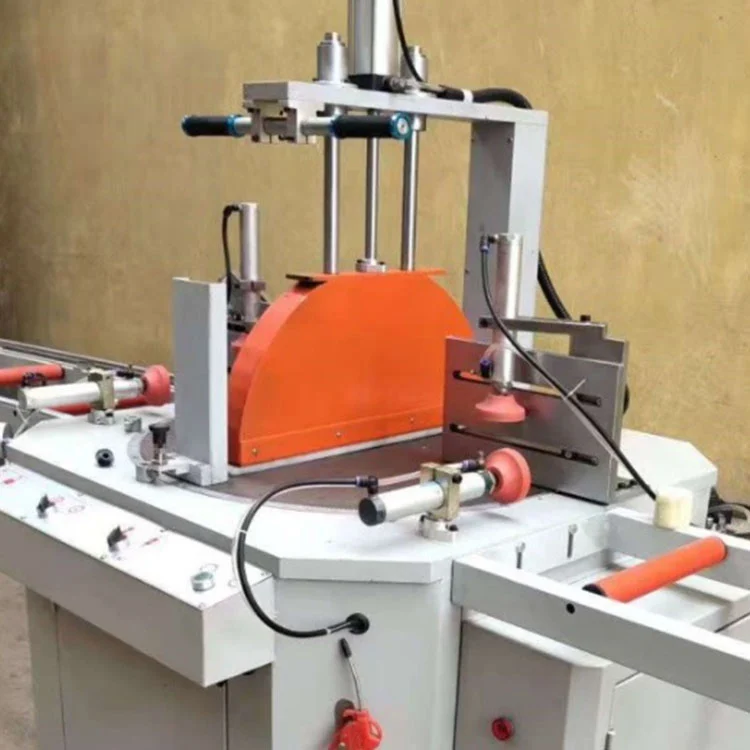

TheCNC kotúčová píla na priemyselné hliníkové profilyoperates with a servo-driven feed axis that positions the profile under the saw blade according to the length entered on the touchscreen. Operátor vloží hliníkový výlisok na vstupný valčekový stôl, vyberie program rezania z pamäte alebo zadá nové rozmery a spustí cyklus. Pneumatic clamps engage from both vertical and horizontal directions to hold the profile against the reference stops. Hlava píly, vybavená plyno-kvapalinovým tlmiacim valcom, klesá materiálom s kontrolovanou rýchlosťou posuvu a vytvára štvorcový rez bez otrepov. An atomized cutting fluid spray cools the blade and workpiece during the cut. After the blade retracts, the clamps release and the servo feed advances the profile to the next cut position. The standard configuration cuts at 90° and ±45°. With the optional CNC angle module, the saw head rotates to any angle between 22.5° and 157.5° under program control.

Kľúčové komponenty

• Os servoposuvu:AC servomotor poháňa guľôčkovú skrutku osi X na polohovanie profilu. Presnosť polohovania je ±0,05 mm, s toleranciou opakovaného rezu v rozmedzí ±0,1 mm. Štandardná posuvná dráha zvládne rezané dĺžky od 350 mm do 6500 mm.
• Zostava hlavy píly:Motor s výkonom 5,5 kW alebo 7,5 kW poháňa kotúč kotúčovej píly z karbidu wolfrámu pri 2800 ot./min. Plynovo-kvapalinový tlmiaci valec riadi vertikálnu rýchlosť posuvu tak, aby zodpovedala hrúbke materiálu a zaťaženiu čepele.
• Pneumatický upínací systém:Dvojité vertikálne a horizontálne svorky s mäkkými čeľusťami držia profil proti zadnému dorazu a stolu. Upínacia sila je nastaviteľná pomocou regulátora tlaku vzduchu nastaveného medzi 0,5 a 0,8 MPa.
• CNC ovládač a dotyková obrazovka:Importované PLC spárované s 10-palcovou viacjazyčnou dotykovou obrazovkou sa stará o ukladanie programu, zadávanie dĺžky, výber uhla a riadenie cyklu. Pre prenos programov je podporované USB a sieťové pripojenie.

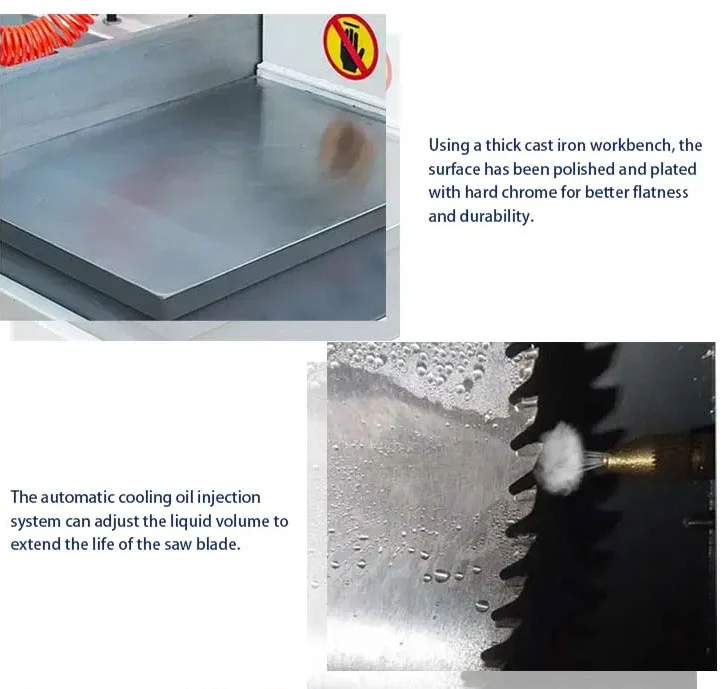

• Chladiaci mazací systém:Automatický systém atomizovanej reznej kvapaliny aplikuje hmlu maziva na čepeľ a zónu rezu. To znižuje trenie, predlžuje životnosť kotúča a pomáha vytvárať čistý povrch rezu.
• Bezpečnostný kryt:Plne uzavretý kryt kotúča pokrýva oblasť rezu. Tlačidlo núdzového zastavenia a snímač ochrany pred kolíziou zastavia stroj, ak sa v dráhe kotúča zistí prekážka.

CNC kotúčová píla na priemyselné hliníkové profily Štandardné príslušenstvo

1. CNC servoriadiaci systém podávania + 10-palcový viacjazyčný dotykový displej
2. Dovážaný karbidový pílový kotúč na hliník
3. Zostava hlavy píly s plynokvapalinovým tlmením
4. Dvojité pneumatické automatické upínacie zariadenie s mäkkými čeľusťami proti poškriabaniu
5. Automatický chladiaci a mazací cirkulačný systém
6. Plne uzavretý bezpečnostný ochranný kryt čepele
7. Hliníkové potrubie na zber prachu
8. Tlačidlo núdzového zastavenia, snímač ochrany pred kolíziou
9. Kompletný anglický návod na obsluhu a údržbu, súprava náhradných dielov

CNC kotúčová píla na priemyselné hliníkové profily Voliteľné moduly upgradu

1. Rezná štruktúra s nulovým chvostom (zvyškový chvost ≤5 mm, vysoké využitie materiálu)
2. Automatická nakladacia a vykladacia valčeková dopravníková linka pre 6m dlhé profily
3. CNC modul na rezanie ľubovoľného uhla (22,5°--157,5°)
4. Veľkokapacitný zberač prachu na ukladanie čipov
5. Modul vzdialenej online diagnostiky a štatistiky IoT
6. Zväzkový viacdielny synchrónny upínací prípravok
7. Vlastná predĺžená dráha podávania až do 12 000 mm

Rozsah aplikácie

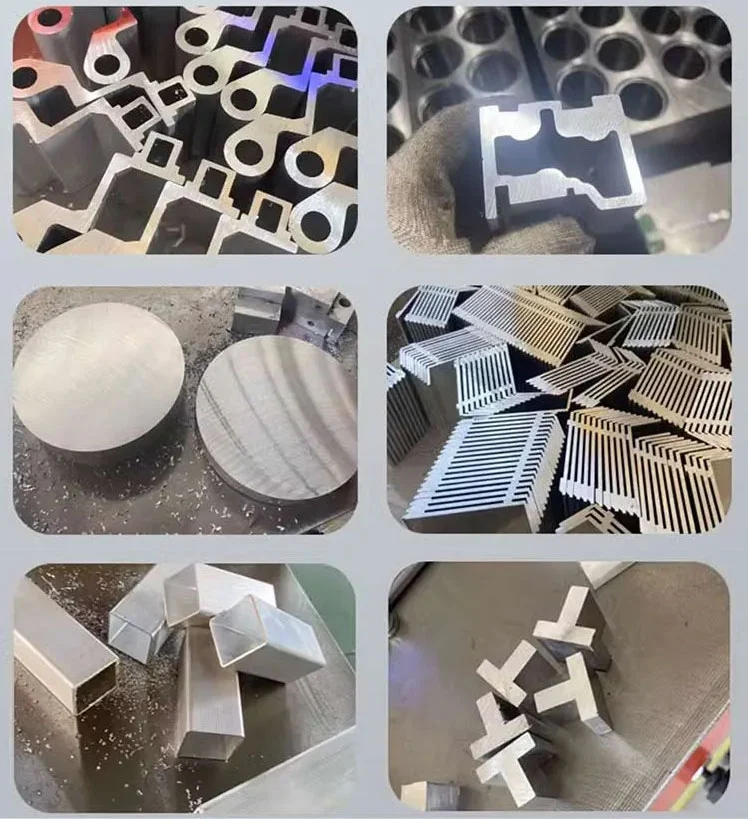

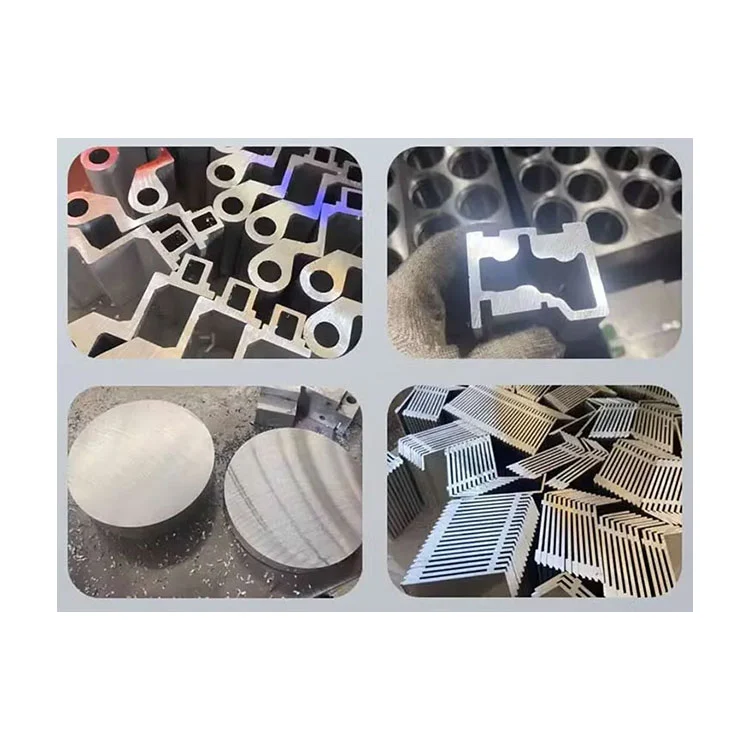

TheCNC kotúčová píla na priemyselné hliníkové profilysa používa vo výrobných prostrediach, kde sa hliníkové výlisky režú na dĺžku pred ďalším obrábaním alebo montážou. Typické použitie zahŕňa rezanie rámových profilov pre okná a dvere, závesové stĺpiky a priečniky, priemyselné hliníkové konštrukčné prvky, montážne lišty solárnych panelov a architektonické dekoratívne profily. Píla dokáže spracovať plné a duté hliníkové profily, tepelne delené profily a ľahké medené alebo PVC výlisky v rámci svojej kapacity prierezu. S voliteľným ľubovoľným uhlovým modulom tiež vytvára šikmé rezy pre štítové rámy, lichobežníkové okná a viacstranné architektonické zostavy.

Naša služba

1. Minimálna ročná záruka od dátumu uvedenia do prevádzky.
2. Bezplatná konzultácia pred, počas a po predaji.
3. Bezplatné plánovanie projektu a návrh dispozície.
4. Bezplatné ladenie zariadenia, kým všetky funkcie nefungujú podľa špecifikácie.
5. Bezplatná koordinácia dohôd o diaľkovej lodnej doprave.
6. Bezplatné školenie o prevádzke a údržbe zariadenia.
7. Jednoročná kompletná záruka a celoživotný servis.
