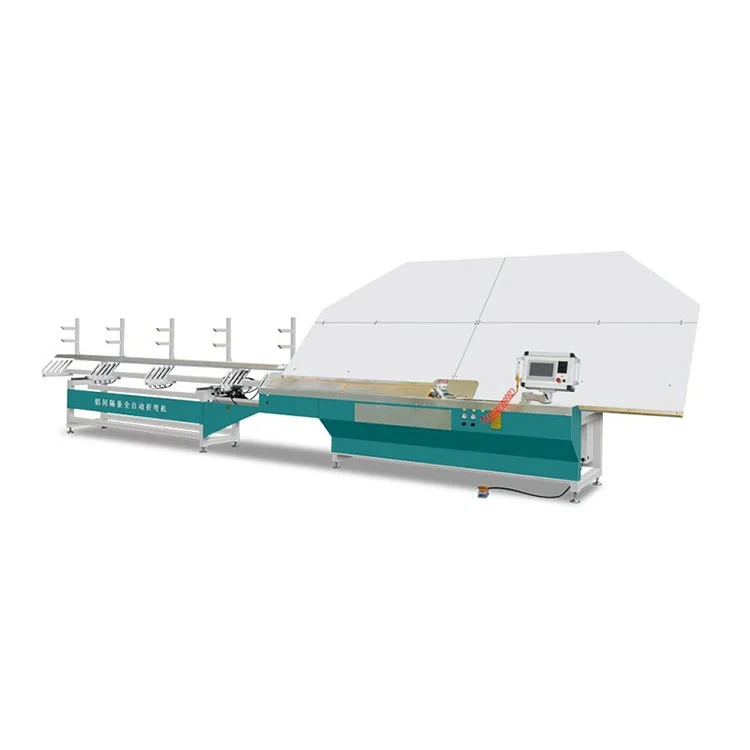

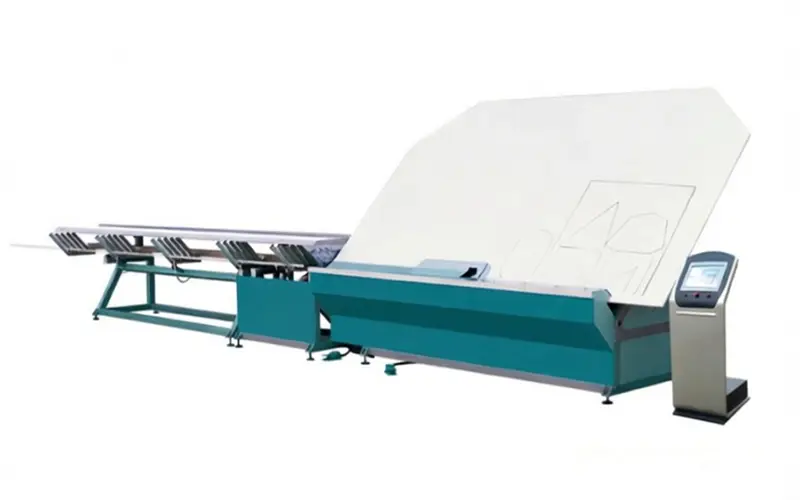

CNC ohýbačka hliníkových rozperiek na izolačné sklá

Základné vlastnosti

• Riadiaci systém a pohony:TheCNC ohýbačka hliníkových rozperiek na izolačné skláje vybavený PLC Siemens, dotykovým displejom Kinco, servopohonmi Fuji a pneumatickými komponentmi Airtac. Hostiteľský radič spravuje ukladanie dát a výber programu, zatiaľ čo pomocný ovládač sa stará o sekvenovanie stroja v reálnom čase, aby sa predišlo chybám pri vstupe operátora.
• Presnosť frézovania a rámu:Špeciálna frézovacia stanica splošťuje povrch rozpery pred ohýbaním a spájaním rohov. Rozmery hotového rámu sa udržiavajú v rozmedzí ±0,5 mm od naprogramovaných hodnôt, čo pomáha udržiavať integritu rohového tesnenia v konečnom IGU.

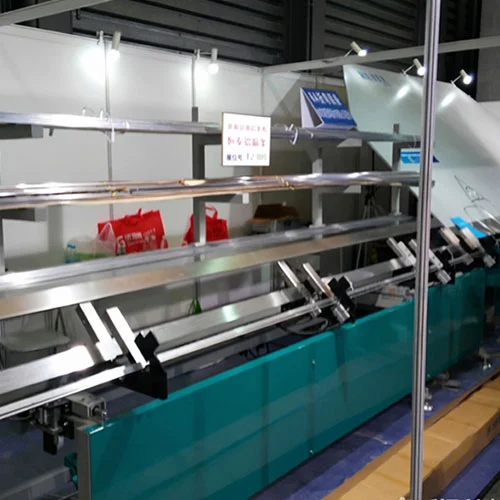

• Integrované funkcie spracovania:Stroj vykonáva automatické ohýbanie, rezanie profilov a bezproblémové spájanie rohov v jednom nepretržitom cykle. Do pamäte je možné uložiť 32 tvarov rámu. Štyri stanice na skladovanie materiálu sú prispôsobené šírke medzikusov od 6A do 30A, čo umožňuje rýchlu zmenu medzi rôznymi profilmi.
• Dvojité ohýbanie a vkladanie do rohov:K dispozícii sú vonkajšie aj vnútorné ohýbacie hlavy. Rohové spoje môžu byť vyrobené automaticky pre sériovú výrobu alebo ručne pre malé série a zákazkové tvary, čo dáva operátorovi flexibilitu na základe typu objednávky.
• Modul laserového značenia:Tri režimy označovania sú voliteľné na pridávanie log, kódov produktov alebo textu priamo na povrch rozpery pred alebo po ohýbaní, ktoré možno nakonfigurovať tak, aby spĺňali požiadavky na označovanie OEM.
• Konštrukcia stroja a servisný interval:Rám a vodiace prvky sú vyrobené pre priemyselné pracovné cykly. Plánovaná údržba sa riadi dennými, mesačnými a ročnými kontrolnými zoznamami s bežne dostupnými komponentmi usporiadanými na priamu kontrolu a výmenu. Výrobca poskytuje dvojročnú záruku na kompletný stroj a jeden rok bezplatnej výmeny na opotrebované diely.

Konštrukcia stroja a princíp činnosti

TheCNC ohýbačka hliníkových rozperiek na izolačné skláje usporiadaný do šiestich mechanických podsystémov, ktoré presúvajú hliníkový pás zo vstupu surovej cievky na výstup hotového dištančného rámu:

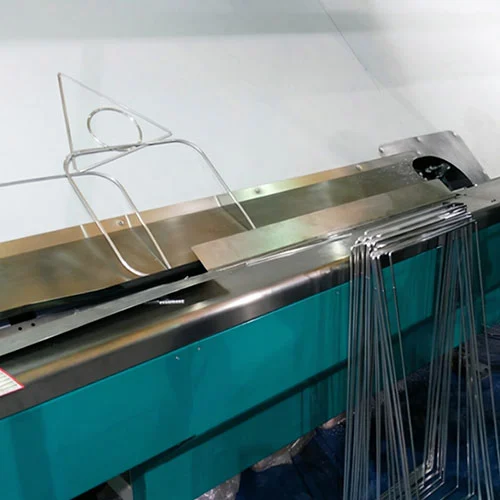

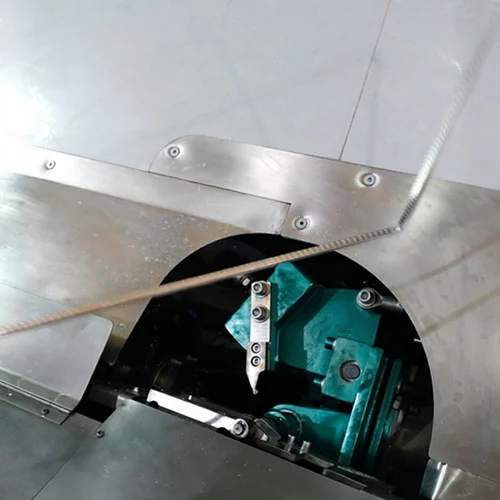

• Ohýbací mechanizmus— Prijíma vonkajšie alebo vnútorné ohýbacie hlavy v závislosti od konfigurácie. Zvolená hlava tvorí dištančný profil do naprogramovaného uhla rohu s požadovaným polomerom ohybu.
• Frézovací mechanizmus— Presná frézovacia jednotka splošťuje povrch profilu pred ohýbaním. Tento krok odstraňuje nepravidelnosti, ktoré by mohli spôsobiť deformáciu rohov, a pomáha dosiahnuť konzistentný kontakt tesnenia v hotovej jednotke.
• Prenosový mechanizmus— Poháňa hliníkový pás z nakladacej stanice cez každú fázu spracovania. Pohyb je synchronizovaný so servoposuvom, aby sa zabránilo vybočeniu alebo nesprávnemu zarovnaniu pásu.
• Pomocný centrovací mechanizmus— Upravuje polohu valca tak, aby pás zostal vycentrovaný pri vstupe do ohýbacej stanice, čím sa koriguje menší bočný posun, ktorý by mohol ovplyvniť rozmerovú presnosť.
• Mechanizmus rohového spoja— Podporuje automatické spájanie materiálu pre vysokovýkonné série a ručné spájanie pri výrobe menších objemov alebo prototypov.
• Automatický servo podávací mechanizmus— Servopoháňaný podávací systém posúva hliníkový pásik na naprogramovanú dĺžku, pričom rýchlosť a poloha sa riadia prostredníctvom PLC tak, aby zodpovedali špecifikácii vybranej rozpery.

Technické parametre produktu

Kľúčové komponenty a informácie o dodávateľoch

• PLC a dotyková obrazovka:Hlavný ovládač Siemens s farebným dotykovým displejom Kinco. Výber programu a nastavenia parametrov sa zadávajú cez dotykovú obrazovku; PLC riadi časovanie vykonávania a blokovania.
• Servopohony:Servomotory a pohony Fuji riadia osi podávania a ohýbania a poskytujú presnosť polohovania potrebnú pre toleranciu rámu ± 0,5 mm.
• Pneumatický systém:Valce, ventily a armatúry Airtac zvládajú funkcie upínania, ohýbacieho tlaku a vkladania do rohu. Súčasťou pneumatického okruhu je jednotka filter-regulátor-maznica na prívodnom potrubí.
• Frézovacie vreteno:Frézy z kalenej ocele vyrovnávajú povrch rozpery. Rýchlosť vretena a rýchlosť posuvu sú nastavené tak, aby zodpovedali hrúbke a šírke hliníkového pásu.
• Rám a vodiace lišty:Zváraná oceľová základňa podopiera lineárne vodiace koľajnice pre prevodový a centrovací mechanizmus, čím sa udržiava rovnomerné zarovnanie pásu počas nepretržitej prevádzky.
• Laserová značkovacia jednotka:Vyhradený laserový modul tlačí logá, čísla šarží alebo text v jednom z troch konfigurovateľných režimov, umiestnených pred alebo za ohýbacou stanicou podľa výrobných potrieb.

Rozsah aplikácie

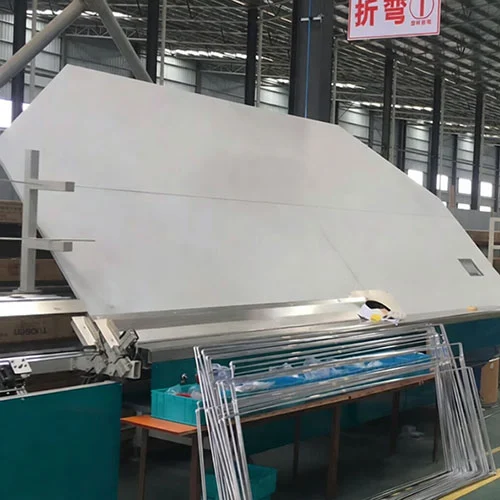

TotoCNC ohýbačka hliníkových rozperiek na izolačné skláje nasadzovaný vo výrobných linkách izolačných skiel, kde sa vyžadujú hliníkové dištančné rámy v stredných až veľkých objemoch. Medzi typických používateľov patria:

• Závody na výrobu izolačného skla vyrábajúce jednotky s dvojitým a trojitým zasklením pre obytné a komerčné budovy.
• Spracovatelia architektonického skla dodávajúci energeticky efektívne zasklenie, bezpečnostné sklo a akustické izolačné produkty.
• Špecializované dielne na spracovanie hliníkových rozperiek, ktoré dodávajú vopred ohnuté rámy iným výrobcom IGU.
• Výrobcovia okien, dverí a závesových stien, ktorí prevádzkujú vlastné oddelenia spracovania skla.

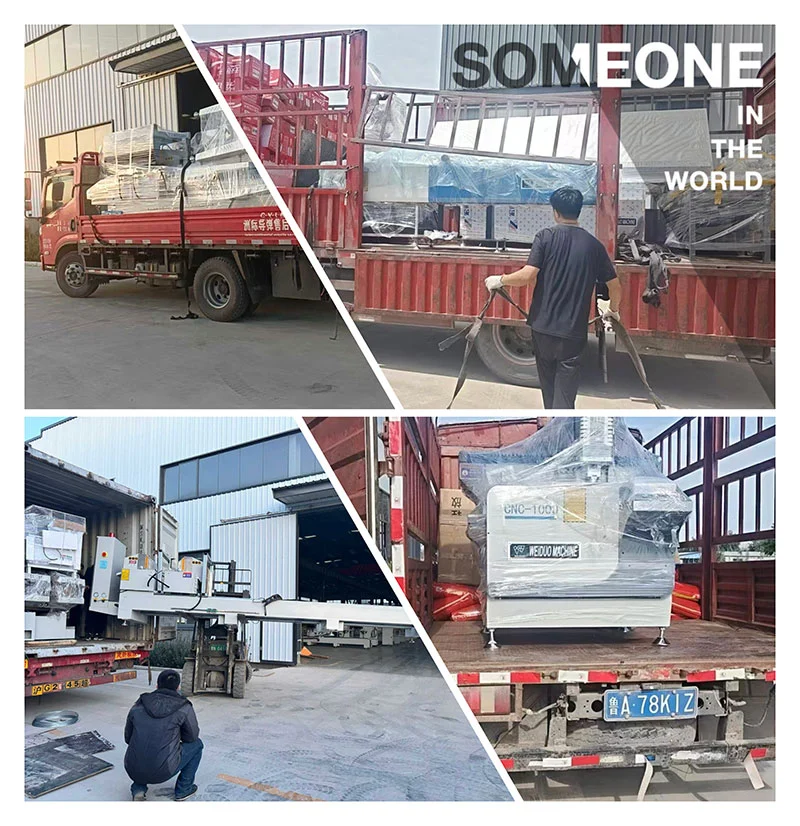

Balenie a doprava

TheCNC ohýbačka hliníkových rozperiek na izolačné sklása dodáva v štandardnej exportnej drevenej prepravke s vnútorným vystužením a obalom odolným voči vlhkosti. Rozmery prepravky sú postavené na pôdoryse stroja 10 500 × 1 300 × 1 950 mm, s dodatočným priestorom pre krabice na príslušenstvo obsahujúce náhradné frézy, tesnenia a tlačenú dokumentáciu. Pred odoslaním sa poskytuje inšpekčné video pred odoslaním a správa o skúške stroja. Štandardné dodacie podmienky sú FOB Qingdao alebo Jinan, s typickou dodacou dobou okolo 30 pracovných dní od potvrdenia objednávky. Možnosti dopravy je možné zvoliť tak, aby vyhovovali cieľovému prístavu a miestnym požiadavkám na doručenie.

FAQ

Q1: Ste továreň alebo obchodná spoločnosť?

Odpoveď: Spoločnosť Lebulang Machine prevádzkuje svoj vlastný výrobný závod v meste Jinan v Číne, kde sa od roku 1996 vyrábajú zariadenia na spracovanie skla a okien. Výskum a vývoj, výroba a predaj sú riešené v rámci jednej organizácie.

Q2: Podporujete prispôsobenie?

Odpoveď: Funkcie stroja, parametre spracovania a režimy označovania je možné prispôsobiť výrobným požiadavkám zákazníka podľa dohôd OEM alebo ODM.

Q3: Aký je váš čas doručenia?

Odpoveď: Štandardné stroje sa dodávajú do 30 pracovných dní. Vlastné konfigurácie môžu predĺžiť dodaciu dobu. V závislosti od destinácie je k dispozícii niekoľko možností prepravy.

Q4: A čo záruka a životnosť?

Odpoveď: Záruka sa vzťahuje na celý stroj na dva roky a na opotrebiteľné diely na jeden rok. Konštrukcia stroja je navrhnutá pre priemyselné pracovné cykly a výrobca zabezpečuje dlhodobé dodávky náhradných komponentov.

Q5: Ako udržiavať stroj?

Odpoveď: So strojom sa dodáva prevádzková príručka s dennými, mesačnými a ročnými kontrolnými zoznamami údržby. Vzdialená technická podpora je k dispozícii pre riešenie problémov a otázky údržby po inštalácii.
