800 mm presné CNC obrábacie centrum s vysokou tuhosťou pre priemyselné hliníkové profily veľkých prierezov

Súhrn produktu

Jedno upínanie. Každý otvor, štrbina a koncová plocha. Žiadna opravná daň.

Väčšina profilární stráca viac času presúvaním dielu medzi vŕtacím lisom, zverákom a odhrotovačom, než pri rezaní kovu. Tento 800 mm stred uzatvára túto slučku. Raz vložte výlisek, zaistite ho proti základne a nechajte vreteno zvládnuť vŕtanie, frézovanie, rezanie závitov, zrážanie hrán a pravoúhlé pravoúhlenie v jednom cykle – s rovnakým programom, ktorý opakuje časť 1 a časť 1 000 bez posunu.

Nie je to oceľový VMC oblečený s hliníkovými nástrojmi. Lôžko, krivka vretena, logika posuvu a dráha triesky boli od začiatku špecifikované pre výlisky 6061/6063: vysoké otáčky, nízka sila, rýchle odstraňovanie triesok a svorky, ktoré držia tenké steny bez toho, aby ich rozdrvili.

Technické špecifikácie



Kľúčové vlastnosti

3-osový dizajn v prvom rade z hliníka – optimalizovaná rýchlosť vretena, logika posuvu a odvod triesok pre výlisky 6061 / 6063

Jedno-upínacie multiprocesné – vŕtanie, frézovanie, závitovanie, zahlbovanie, skosenie a gravírovanie bez pohybu profilu

Sklopný / otočný pracovný stôl (-90 ° / 0 ° / + 90 °) - horná a obe bočné strany opracované v jednom nastavení

Servopohon X/Y/Z — stabilné polohovanie, opakovateľné vzory otvorov, hladké frézovanie obrysov

Vysokorýchlostné elektrické vreteno — možnosti chladenia vzduchom alebo kvapalinou, vyladené pre zaťaženie hliníkovými trieskami

Grafické CNC programovanie — výber typu otvoru/drážky, zadávanie rozmerov, generovanie dráhy nástroja; Import CAD/G-kódu na vyžiadanie

Pneumatické profilové svorky — rýchle zaťaženie, bezpečné držanie, minimálna deformácia na tenkostenných profiloch

Chladenie hmlou/striekaním – udržiava frézu chladnú, odstraňuje dlhé hliníkové triesky, chráni eloxované alebo práškovo lakované povrchy

Kompaktná priemyselná konštrukcia – vhodná pre obchody s oknami, fasádne dielne, výrobcov automatizačných rámov a OEM spracovateľov profilov

Schopnosti obrábania

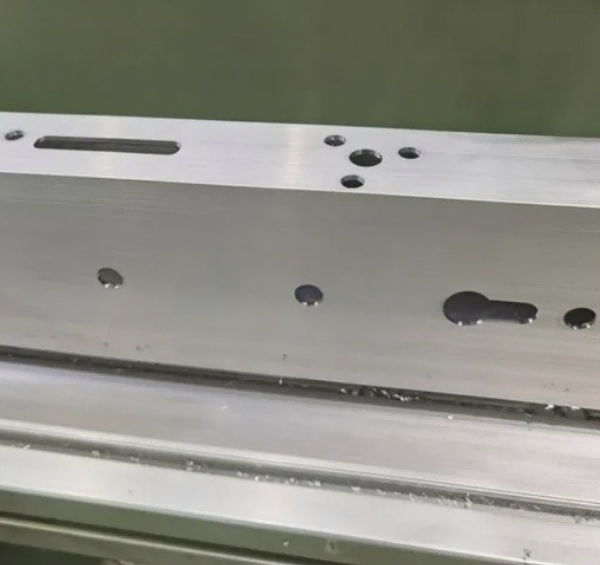

Okrúhle otvory, podlhovasté otvory, kľúčové dierky, štvorcové otvory, špeciálne tvarované výrezy

Čelné frézovanie a pravoúhlosť

Frézovanie drážok, vrecká na pánty, puzdrá zámkov, diery na hardvér

Rezanie závitov (voliteľné pevné rezanie závitov)

Zrážanie hrán, zahĺbenie, ľahké gravírovanie

Hlboké priechodné otvory vďaka nakloneniu stola

Krátke priemyselné profily, konzolové dosky, T-drážkové koľajnice, uzly strojového rámu

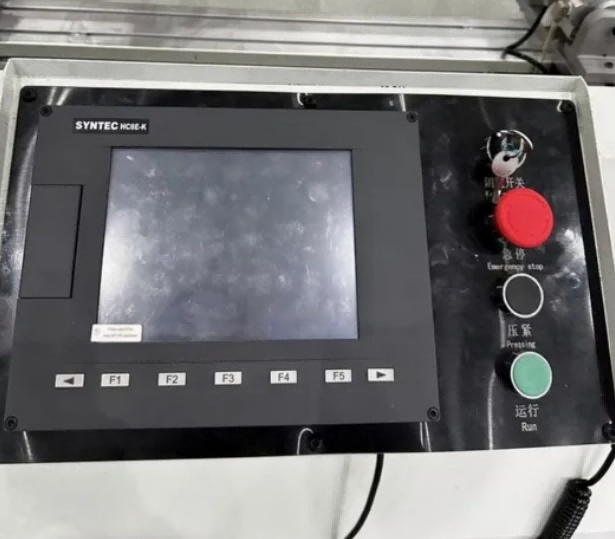

800 mm CNC obrábacie centrum pre priemyselné hliníkové profily Inteligentný CNC riadiaci systém, jednoduchá obsluha pre neprofesionálnych pracovníkov

• 10-palcový viacjazyčný CNC ovládač s dotykovou obrazovkou (voliteľne v angličtine, španielčine, arabčine, ruštine)
• Zabudovaná vyhradená procesná knižnica hliníkových profilov: vopred uložené parametre pre konektory závesovej steny, otvory pre závesy okien, montážne otvory pre solárnu konzolu, volanie jedným kliknutím
• Podpora importu výkresov DXF CAD cez USB flash disk, systém automaticky generuje NC obrábací program bez zložitého manuálneho programovania
• Voliteľný vzdialený modul IoT: online vzdialené ladenie, diagnostika porúch a štatistika výrobných údajov 24 hodín denne, 7 dní v týždni

800 mm CNC obrábacie centrum pre priemyselné hliníkové profily

Sme jedným z popredných podnikov so sídlom v Jinane v Číne, ktorý sa špecializuje na návrh, výrobu a distribúciu vysokokvalitného stroja na výrobu hliníkových okien, strojov na výrobu plastových okien, strojov na spracovanie skla. Naša spoločnosť sa zaviazala poskytovať inovatívne a prispôsobené riešenia, ktoré uspokoja rôznorodé potreby našej globálnej klientely.

Produkty a služby: Ponúkame komplexný sortiment strojov, ktorý zabezpečuje výrobu hliníkových a plastových okien, ako aj riešení s dvojitým zasklením. Naše produkty sú navrhnuté s ohľadom na presnosť, efektívnosť a odolnosť, čo zaisťuje, že naši zákazníci môžu vyrábať vysokokvalitné okná, ktoré spĺňajú medzinárodné normy.

Prítomnosť na trhu: Naše pokročilé stroje našli široké uplatnenie v Severnej Amerike, Južnej Amerike, Európe, na Strednom východe a v ďalších regiónoch. Naša globálna prítomnosť je dôkazom nášho záväzku ku kvalite a spokojnosti zákazníkov.

Výskum a vývoj: kladieme veľký dôraz na výskum a vývoj. Náš špecializovaný tím výskumu a vývoja neúnavne pracuje na inováciách a zlepšovaní ponuky našich produktov.

Možnosti prispôsobenia:Chápeme, že každý zákazník má jedinečné požiadavky, ponúkame riešenia šité na mieru pre špecifické výrobné potreby.

Prečo si vybrať toto CNC centrum s 800 mm profilom

Väčšina obchodov nepotrebuje na začatie obrábania hliníkových profilov 6-metrový portálový stroj. Potrebujú stroj, ktorý je presný, ľahko programovateľný, lacný na prevádzku a nepremení 300 mm konzolu na prácu s 3 stanicami. Tento 800 mm stred odstraňuje krok opätovného upevnenia, skracuje zaškolenie operátora a udržuje vzory otvorov konzistentné v rámci šarží.

V porovnaní s ručným obrábaním:

Menej nastavení = menej tolerančných stohov

Jeden program = opakovateľné časti

Jedno upnutie = štvorcové otvory, zarovnané drážky, čisté čelné plochy

Jeden operátor = vŕtanie + frézovanie + závitovanie v rovnakom cykle

Ovládanie a softvér

Rozhranie CNC je vytvorené pre profilovú prácu, nie pre strojníkov, ktorí už ovládajú G-kód. Operátori vyberú prvok – dieru, drážku, kapsu, závit, prechod čelnej frézy – zadajú veľkosť a polohu a systém sa postará o dráhu nástroja. Pre pokročilých používateľov sú podporované výkresy CAD a import G-kódu a stroj môže byť na požiadanie integrovaný so softvérom pre okná-dvere / závesy alebo exportom údajov ERP.

Nástroje a chladenie

Hliník vyžaduje ostré nástroje, správny uhol čela a rýchle odvádzanie triesok. Stroj podporuje stopkové frézy z tvrdokovu, kombinované vŕtačky/frézy, klieštiny na závitovanie, gravírovacie hroty a jednotky pílových listov. Chladenie hmlou zabraňuje privareniu triesok k fréze; pre ťažšie úseky je k dispozícii povodňové chladenie.

Upínanie a držanie

Pneumatické svorky držia profil oproti referenčnému bodu bez drvenia tenkých stien. Upínacie stanice je možné premiestniť pre rôzne výšky a šírky sekcií. Voliteľné zákazkové čeľuste sú k dispozícii pre systémové profily, tepelne oddelené profily a neštandardné výlisky.

Kvalita a tuhosť

Kľúčové štruktúry sú zbavené stresu, aby sa znížilo dlhodobé skreslenie. Lineárne vedenia a guľôčkové skrutky sú zvolené pre opakované polohovanie, nielen pre maximálnu rýchlosť. Výsledkom je stabilná presnosť naprieč jednotlivými dávkami – nielen dobrý prvý diel.

Balenie a dodanie

Preglejkové puzdro / stretch fólia + oceľová páska na export

Vrátane návodu na obsluhu a anglického školiaceho videa

Vzdialené vedenie inštalácie a školenie programu

Podporovaný názov modelu OEM / ODM, farba a štítok

MOQ: 1 sada

Dodacia lehota: 10–30 pracovných dní v závislosti od konfigurácie

Popredajný servis

Záruka 12–24 mesiacov podľa konfigurácie

Doživotná vzdialená technická podpora

Dodávka náhradných dielov a spotrebného materiálu

Služba na mieste dostupná pre vybrané trhy

Podpora angličtiny/čínštiny/španielčiny/ruštiny/arabčiny je voliteľná

FAQ

Dá sa rezať oceľ alebo nerez?

Je optimalizovaný pre hliník a PVC/ľahké zliatiny. Príležitostné tenké diely z mäkkej ocele sú možné so správnym nástrojom a zníženým posuvom, ale nejde o obrábacie centrum ocele.

Stačí 800 mm pre dlhé predstenové profily?

Pre stĺpiky plnej dĺžky 6 m nie – tie potrebujú stred profilu s dlhým zdvihom. Ale pre opracované uzly, koncové detaily, konzoly a krátke časti je ideálnych 800 mm.

Dokáže napichnúť závity?

áno. Pevné závitovanie je voliteľné v závislosti od riadiaceho systému a vretena.

Aké ťažké je naučiť sa?

Nový operátor môže spustiť štandardné dierovacie/štrbinové práce po krátkom video školení. Komplexné 3D frézovanie vyžaduje skúsenosti s CAD/CAM.

Podporujete vlastné svietidlá?

áno. Odoslať prierez profilu, vzor otvorov a veľkosť šarže; navrhujeme svorky, nástroje a usporiadanie cyklov.
