2000 Vertikálna CNC umývacia sušiaca linka pre stroj na izolované a tvrdené sklo

Základné vlastnosti

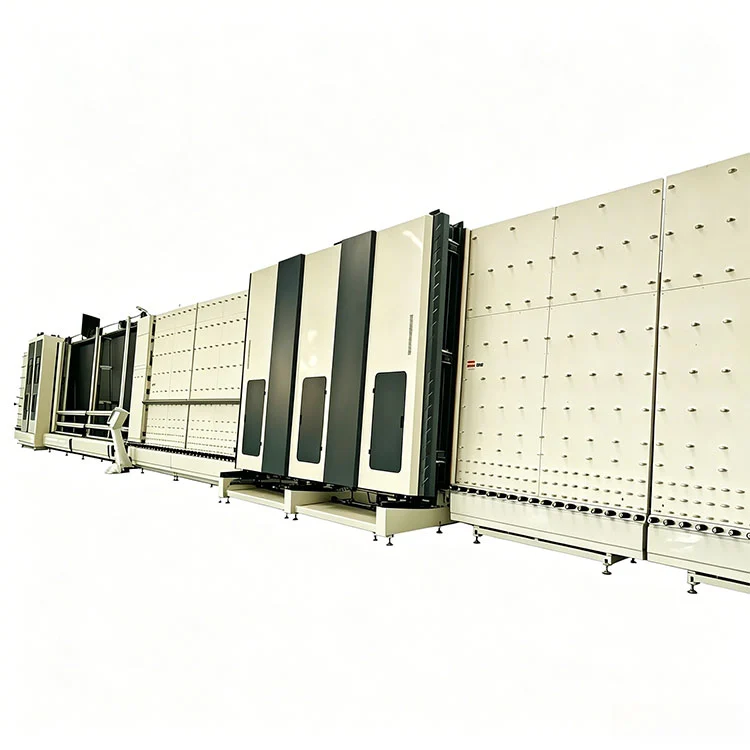

The2000 Vertikálna CNC umývacia sušiaca linka pre stroj na izolované a tvrdené skloje postavená okolo vertikálnej dopravnej konštrukcie, ktorá umožňuje odtekanie vody gravitáciou počas fázy umývania a oplachovania a pomáha udržiavať povrch skla bez zvyškových kvapiek pred sušením.

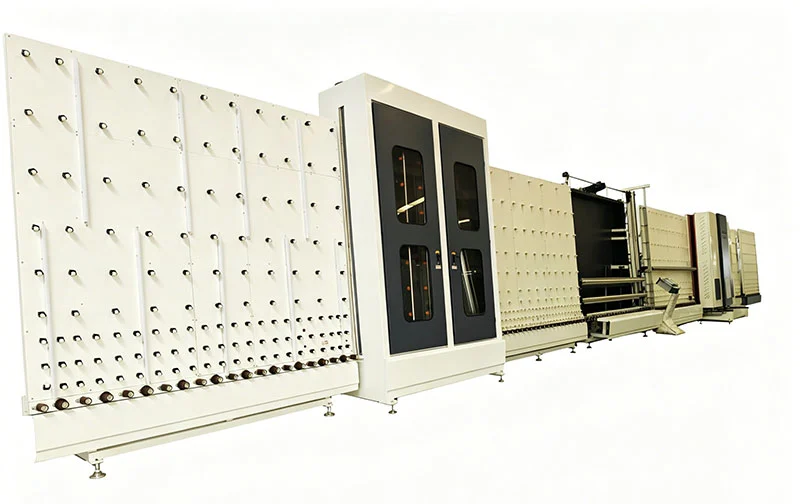

1. Pranie, sušenie a lisovanie v jednej línii:Tieto tri stupne sú usporiadané postupne na jednej dráhe dopravníka. Sklenené tabule vstupujú na nakladacom konci a vystupujú ako lisované izolačné sklá alebo vyčistené jednotlivé tabule. Nie je potrebný žiadny manuálny prenos medzi stanicami. Vertikálne usporiadanie zaberá menej priestoru ako ekvivalentné horizontálne usporiadanie.
2. CNC ovládanie dotykovou obrazovkou:Ako rozhranie operátora slúži priemyselná dotyková obrazovka. Parametre pre rôzne typy skla – čas umývania, teplota sušenia, lisovací tlak a rýchlosť dopravníka – možno uložiť ako pomenované recepty a vyvolať z pamäte. Systém zaznamenáva alarmy a zobrazuje chybové kódy na obrazovke.
3. Vysokotlakové umývanie s recirkuláciou:Dvojradové rozprašovacie trysky dodávajú vodu pri nastaviteľnom tlaku na oba sklenené povrchy. Viacvrstvový filtračný systém zachytáva častice a umožňuje recirkuláciu rovnakej vody. Priemerná spotreba vody je približne 0,8 m³ za hodinu a filtračné prvky sú prístupné na čistenie bez väčšej demontáže.

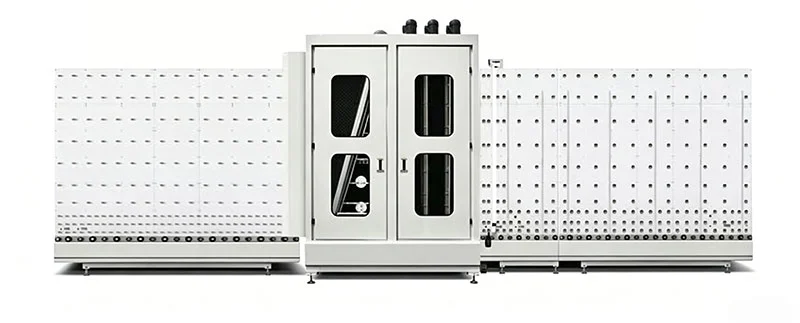

4. Sušenie ohriatym vzduchom:Sušiaca časť využíva uzavretú teplovzdušnú komoru s rozsahom teplôt 40°C až 120°C, plynule nastaviteľnou. Vzduch cirkuluje cez ohrievače a vzduchovými nožmi je smerovaný na povrch skla. Komora je utesnená, aby sa zabránilo vniknutiu prachu, takže vysušené sklo nie je pred lisovaním znovu kontaminované.
5. Hydraulická lisovacia stanica:Lisovaciu silu vytvára hydraulický valec s nastaviteľným tlakom od 0,2 MPa do 1,2 MPa. Rýchlosť lisovania a čas držania sú programovateľné. V prípade tvrdeného skla je možné nastaviť tlakovú rampu na jemnejší profil, aby sa znížilo riziko rozbitia.
6. Prístup k stavbe a údržbe:Rám je vyrobený zo zosilneného plechu z uhlíkovej ocele. Ložiská, tesnenia a kefové valčeky sú určené pre nepretržitú prevádzku. Servisné panely po stranách každej sekcie poskytujú prístup k čerpadlám, filtrom a motorom ventilátorov bez odstránenia konštrukcie dopravníka.
7. Kompatibilita typu skla:Linka spracováva izolačné sklá, tvrdené sklá, architektonické panely a závesové sklá. Minimálne a maximálne rozmery sú 280 × 450 mm a šírka 2 000 mm. Štandardné aj vlastné spracovanie sú podporované úpravou uložených sád parametrov.

Technické špecifikácie

Všetky parametre uvedené nižšie pre2000 Vertikálna CNC umývacia sušiaca linka pre stroj na izolované a tvrdené sklosú overené počas testovania vo výrobe pred odoslaním. Ku každej objednávke je priložený protokol o kontrole pred dodaním.

Line Workflow

Sklenené tabule sa pohybujú cez2000 Vertikálna CNC umývacia sušiaca linka pre stroj na izolované a tvrdené sklov súvislej vertikálnej orientácii. Na nakladacej stanici operátor umiestni sklenenú tabuľu na dopravník. V prvej sekcii sa oba povrchy umyjú recirkulovanou vodou cez dvojradové rozprašovacie dýzy, po ktorých nasleduje opláchnutie čistou vodou. Sklo potom vstupuje do vyhrievanej sušiacej komory, kde vzduchové nože smerujú horúci vzduch cez povrch. Po vysušení sklo pokračuje do lisovacej stanice. V prípade izolačných skiel je dištančný rám – už potiahnutý primárnym tmelom – umiestnený medzi dve tabule a hydraulický lis ich spája pod kontrolovaným tlakom. Jednotlivé tabule z tvrdeného skla môžu prechádzať linkou s lisovacou stanicou nastavenou na obtokový režim. Hotové sklo vystupuje na konci vykladania.

Kľúčové komponenty

• CNC dotyková obrazovka a PLC:Priemyselný ovládač s farebným displejom. Ukladá viacero sklenených receptúr. Zobrazuje stav každej sekcie v reálnom čase a zaznamenáva históriu alarmov.
• Rozprašovacie trysky a filtrácia:Nerezové trysky s plochým prúdom usporiadané v dvoch radoch. Trojstupňový filtračný systém – hrubé sito, jemné sito a aktívne uhlie – čistí recirkulovanú vodu predtým, ako sa vráti do rozprašovacieho okruhu.
• Vykurovacia a sušiaca jednotka:Elektrické vykurovacie telesá vo vnútri uzavretej komory. Vzduchové nože sú umiestnené tak, aby pokryli celú šírku skla. Teplotné snímače sa privádzajú späť do PLC pre riadenie v uzavretej slučke.
• Hydraulický lisovací valec:Dvojčinný hydraulický valec s tlakovým prevodníkom. Na dotykovej obrazovke sa nastavuje sila stlačenia, čas rozbehu a trvanie podržania.
• Dopravníkový systém:Motorizované valčeky s pogumovaným povrchom prepravujú sklo. Rýchlosť je variabilná od 1 do 6 m/min prostredníctvom invertorového pohonu.
• Rám a ochrana:Konštrukcia z uhlíkovej ocele s náterom odolným voči korózii. Priehľadné bezpečnostné panely uzatvárajú umývaciu a sušiacu časť. Tlačidlá núdzového zastavenia sú umiestnené na nakladacej a vykladacej stanici.

Výrobca a záruka

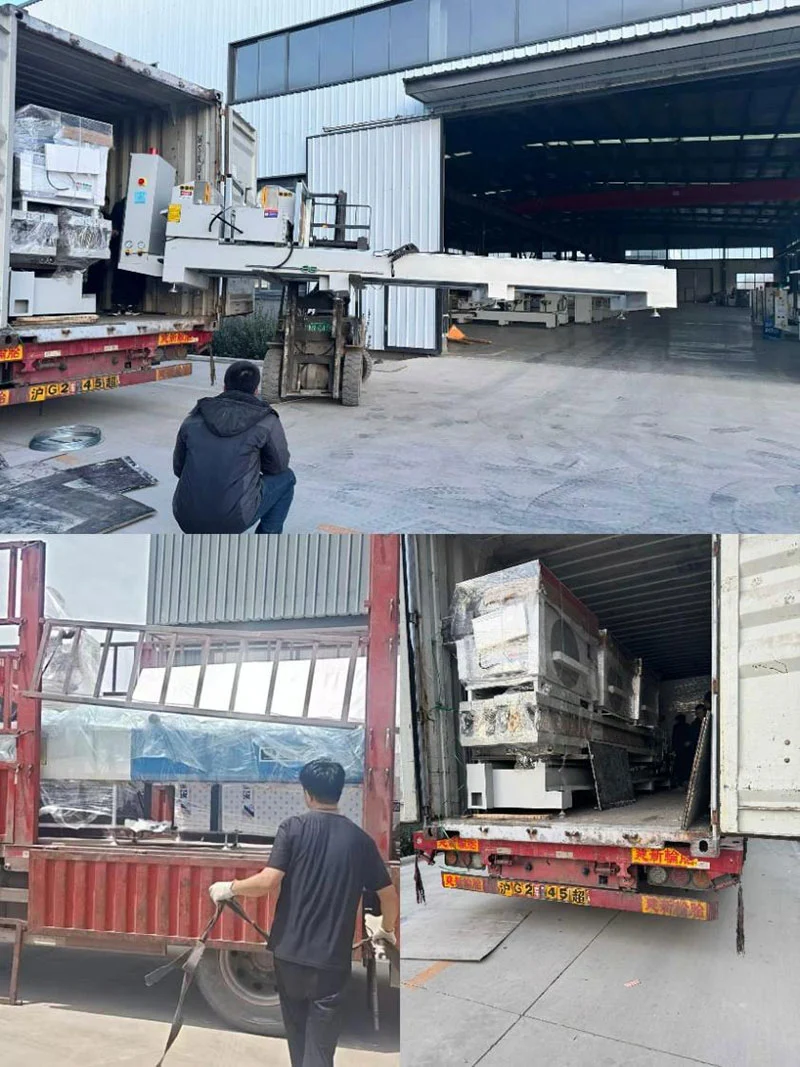

Shandong Lebulang Precision Machinery Co., Ltd., pôsobiaca ako Lebulang Machine, vyrába zariadenia na spracovanie skla a okien vo svojom závode Jinan od roku 1996. Spoločnosť pokrýva výskum a vývoj, obrábanie komponentov, montáž, testovanie a predaj v rámci jednej organizácie. The2000 Vertikálna CNC umývacia sušiaca linka pre stroj na izolované a tvrdené skloje postavený v rámci tohto integrovaného systému a dodáva sa priamo z výroby. Platí certifikácia CE a ISO 9001. Jednoročná záruka sa vzťahuje na hlavnú konštrukciu, s výnimkou položiek bežného opotrebovania. Vzdialená technická podpora a prevádzkové školenia sú zahrnuté. Náhradné diely sú skladom a môžu byť odoslané do zahraničia. Inštaláciu na mieste a uvedenie do prevádzky je možné dohodnúť ako samostatnú službu.

FAQ

Q1: Aké druhy skla dokáže táto výrobná linka spracovať?

A: The2000 Vertikálna CNC umývacia sušiaca linka pre stroj na izolované a tvrdené skloje určený pre izolačné a tvrdené sklá a podporuje aj architektonické, dverové, okenné a závesové sklá v hrúbke od 4 mm do 25 mm. Nie je určený pre sklo tenšie ako 3 mm alebo hrubšie ako 25 mm.

Otázka 2: Je ťažké prevádzkovať stroj pre nových zamestnancov?

Odpoveď: Prevádzka využíva CNC dotykovú obrazovku s uloženými receptami pre rôzne typy skla. K dispozícii je príručka v anglickom jazyku a video sprievodca. Počas nastavovania je k dispozícii diaľkové navádzanie. Na základe spätnej väzby z výrobných miest sa operátori uspokoja s každodennou prevádzkou v priebehu jedného až dvoch pracovných dní.

Q3: Ako často potrebuje systém cirkulačnej vody údržbu?

Odpoveď: Viacvrstvový filtračný systém umožňuje recirkuláciu vody počas dlhších období. Filtračné sitá by sa mali kontrolovať a čistiť podľa plánu určeného podľa denného množstva skla. Náhradné filtračné prvky sú k dispozícii ako náhradné diely. Hladina vody v nádrži sa pravidelne dopĺňa, aby sa kompenzovalo vyparovanie.

Q4: Môže byť napätie zariadenia prispôsobené pre rôzne krajiny?

A: Štandardná konfigurácia beží na 380V trojfázovom 50Hz. Napätie a frekvenciu je možné špecifikovať v čase objednávky – napríklad 220V/60Hz alebo 415V/50Hz – takže stroj zodpovedá miestnym normám napájania bez potreby externého transformátora.
