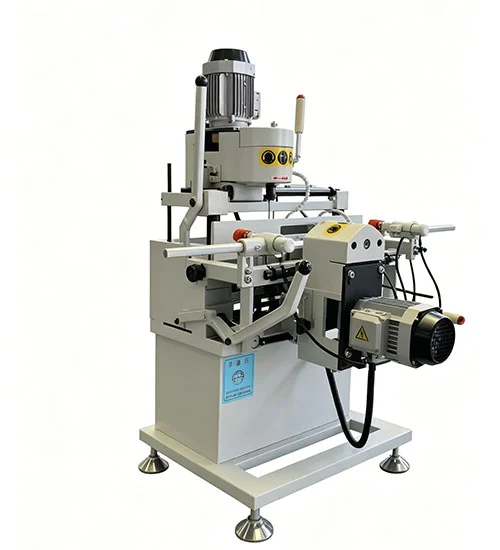

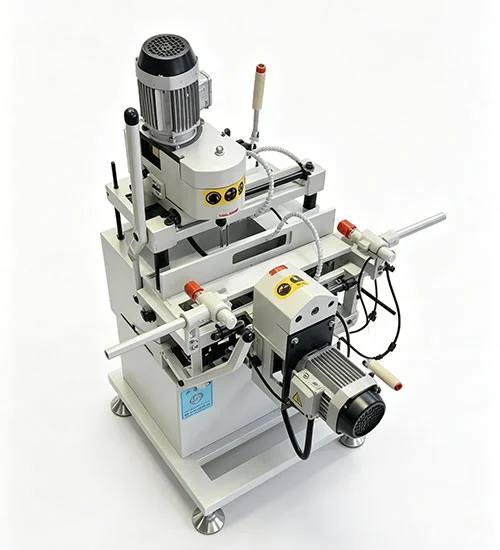

Vodná hracia frézka na plastové okná z PVC

• Vodná hracia frézka na plastové okná z PVCposkytuje trojosové frézovanie: vertikálne, horizontálne a šikmé rezy na tej istej stanici.
• Je určený na frézovanie štrbín na odvod vody a otvorov na vyrovnávanie tlaku vzduchu v PVC profiloch okien a dverí.
• Spodná hlava vymení a utiahne nástroj jedným upnutím, takže spracovanie drážky naVodná hracia frézka na plastové okná z PVCje dokončená bez prechodných manuálnych výmen nástroja.
• Frézovací pracovný stôl sa pohybuje pozdĺž pravouhlého lineárneho vedenia, pričom počas rezu zachováva priamy pohyb.
• Šikmá frézovacia hlava umožňuje nastavenie uhla a automatický pohyb hore/dole plus doľava/doprava. To umožňuje 45° vodné frézovanie drážok pri zachovaní symetrie ľavo-pravej drážky.
• Pre stabilné frézovanie pri požadovaných rezných rýchlostiach sú inštalované vysokorýchlostné vretenové motory.

Technické špecifikácie

Rozsah aplikácie

TotoVodná hracia frézka na plastové okná z PVCsa používa na výrobných linkách okien a dverí z PVC a PVC. Typické aplikácie zahŕňajú frézovanie drenážnych štrbín v spodnej časti krídlových a posuvných okenných rámov, rezanie otvorov na vyrovnávanie tlaku vzduchu v priečnikoch a stĺpikoch a výrobu uhlových drážok, ak to vyžaduje konštrukcia profilu. Stroj si poradí so štandardnými bielymi profilmi aj farebnými alebo laminovanými časťami, pričom trojosové usporiadanie hlavy pokrýva väčšinu konfigurácií štrbín, ktoré sa vyskytujú pri výrobe okien pre obytné a ľahké komerčné účely.

Kľúčové komponenty

• Tri vretenové motory (každý 0,75 kW):Zabezpečte nezávislý pohon pre tri frézovacie hlavy, ktoré pracujú rýchlosťou až 24 000 ot./min. pre čisté hrany štrbín na materiáloch z PVC.
• Obdĺžnikový lineárny vodiaci systém:Podporuje pohybujúci sa pracovný stôl počas frézovacieho zdvihu, pomáha udržiavať rovnosť drážky a opakovateľné polohovanie v dávkach.
• Pneumatické upínanie nástroja na spodnej hlave:Fréza sa vymení a utiahne jedným úkonom, čím sa skráti čas nečinnosti a odstránia sa rutiny manuálneho uťahovania nástroja.
• Nastaviteľná šikmá hlava (hlava č. 3):Uhol frézovania je možné nastaviť manuálne pomocou uzamykacej rukoväte, ktorá pokrýva 45° a ďalšie uhly pri zachovaní konzistentnej symetrie ľavo-pravej drážky.
• Ovládací panel a kabeláž:Ovládanie tlačidlom s vyhradeným núdzovým zastavením. Elektrické komponenty sú umiestnené v kryte chránenom proti prachu a pneumatický obvod obsahuje jednotku filter-regulátor-maznica na udržanie stabilného tlaku svorky.
• Rám a chrániče:Zváraná oceľová základňa poskytuje pevnú konštrukciu. Priehľadné bezpečnostné kryty zakrývajú oblasť frézovania a zapadajú do okruhu štartovania vretena.

Funkcie stroja

• Automatická výmena nástroja a cyklus drážky:Spodná hlava vykonáva upnutie a uvoľnenie nástroja jedným úkonom, čím sa dokončí frézovanie drážok bez ručného opätovného nástroja.
• Možnosť vodného slotu a vyrovnávacieho otvoru:Rukoväte drenážnych štrbín a otvorov na vyrovnávanie tlaku vzduchu na UPVC a PVC profiloch.
• Riadený pohyb:Obdĺžnikové lineárne vedenie podporuje pohyblivý pracovný stôl a prispieva k rovným, opakovateľným dráham frézovania.
• Jednoduché ovládanie:Ovládanie tlačidlom s jasne označenými funkciami; Operátori so základným školením vo výrobe môžu ovládať stroj po krátkom čase nastavenia.
• Kompaktný pôdorys:Rozmery 1150 × 1100 × 1700 mm zapadajú do štandardných výrobných liniek okien.

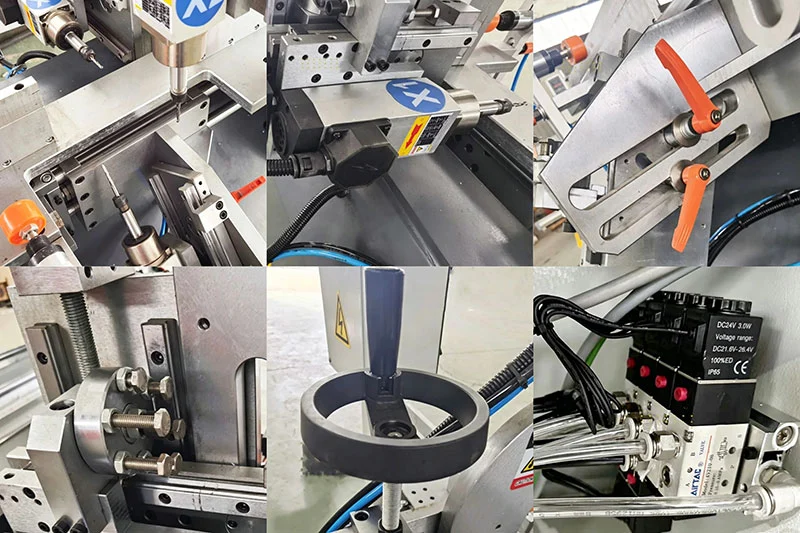

Podrobnosti o produkte

• Tri frézovacie hlavy— konfigurované na opracovanie vodných štrbín a vzduchových otvorov na plastových profiloch okien a dverí.
• Vysokorýchlostný vretenový motor— maximálna rýchlosť otáčania až 24 000 ot./min. pre čisté hrany štrbín.
• Hlava č. 3 (šikmá)— Uhol frézovania je možné nastaviť manuálne tak, aby zodpovedal požadovanému uhlu drážky.
• Rýchlo nastaviteľný hĺbkový doraz— skracuje čas nastavenia pri prepínaní medzi dávkami profilov.
• Nastavenie výšky ručného kolesa— umožňuje operátorovi jemne doladiť vertikálnu polohu rezača bez použitia nástrojov.
• Pneumatické a elektrické komponenty— získané od medzinárodne uznávaných dodávateľov a zapojené tak, aby spĺňali požiadavky CE.

Balenie a doprava

KaždýVodná hracia frézka na plastové okná z PVCje balený v štandardnej exportnej drevenej prepravke s vnútornou penovou výplňou a oceľovou páskou. Prepravka je zreteľne označená manipulačnými symbolmi a prepravnými údajmi. Dodacie podmienky sú FOB Jinan alebo Qingdao, s odoslaním zvyčajne do 15–25 pracovných dní po potvrdení objednávky. Správa o teste pred odoslaním a digitálna kópia certifikátu CE sa poskytujú predtým, ako stroj opustí továreň.

FAQ

Q1: Aké materiály dokáže táto frézka na vodné štrbiny s oknami z UPVC PVC spracovať?

Odpoveď: Je vyrobený pre plastové a PVC profily okien a dverí.

Q2: Vyžaduje stroj kvalifikovaných operátorov?

Odpoveď: Ovládanie je založené na jednoduchom paneli s tlačidlami. Operátori sa môžu rýchlo naučiť pracovný postup a sú poskytnuté podrobné pokyny.

Q3: Môže stroj frézovať 45° vodné štrbiny?

A: Áno. Šikmá frézovacia hlava podporuje 45° frézovanie drážok a zachováva ľavo-pravú symetriu profilu.

Q4: Je napájací zdroj prispôsobiteľný?

Odpoveď: Štandardná konfigurácia používa 220V 50/60Hz. Iné napätia je možné dohodnúť pri objednávke.

Q5: Ako funguje automatická výmena nástroja?

Odpoveď: Mechanizmus spodnej hlavy mení a uťahuje frézu jedným pohybom, čo umožňuje dokončenie drážky bez zastavenia na manuálne nastavenie nástroja.

Q6: Aký je rozsah dĺžky frézovania?

Odpoveď: Dĺžka frézovania je nastaviteľná od 30 mm do 60 mm.

Otázka 7: Dodáva sa so strojom softvér alebo pokyny?

Odpoveď: Súčasťou dodávky je anglické softvérové ​​rozhranie a návod na obsluhu. Systém dokáže importovať dáta výkresov z AutoCADu.

Q8: Aká je celková veľkosť a hmotnosť?

A: 1150 × 1100 × 1700 mm, celková hmotnosť 200 kg.

Q9: Sú k dispozícii náhradné diely?

A: Áno. Spotrebný materiál, ako sú rezné kolieska a nastavovacie nástroje, sú k dispozícii ako voliteľné položky a bežne opotrebované diely môže vymeniť používateľ.
