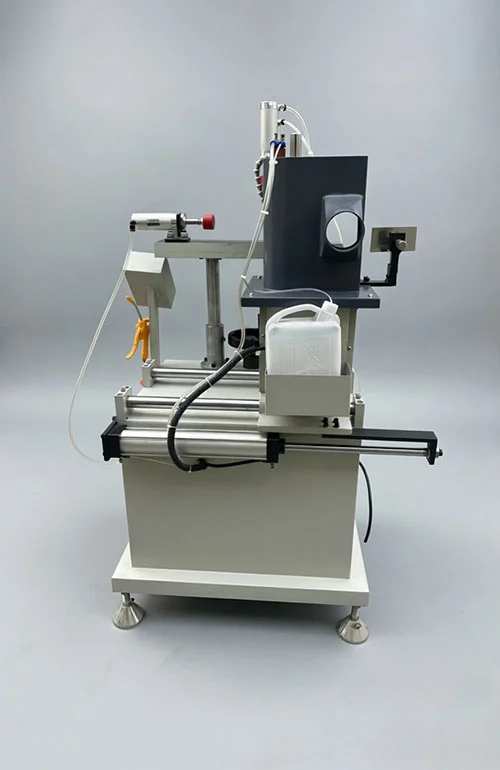

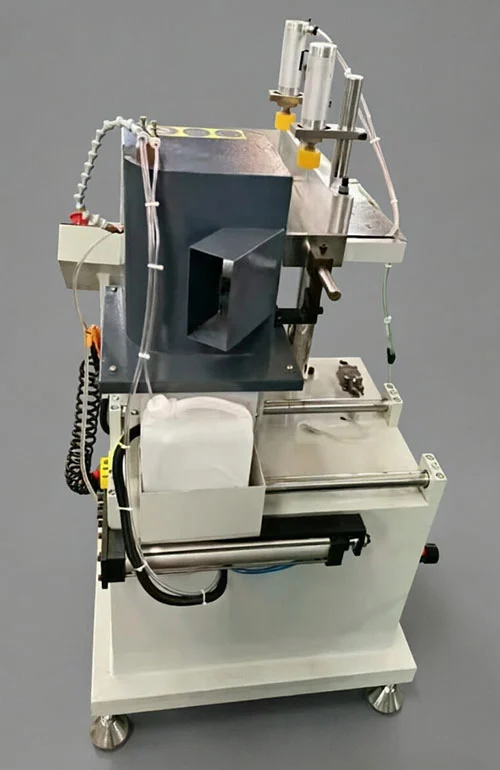

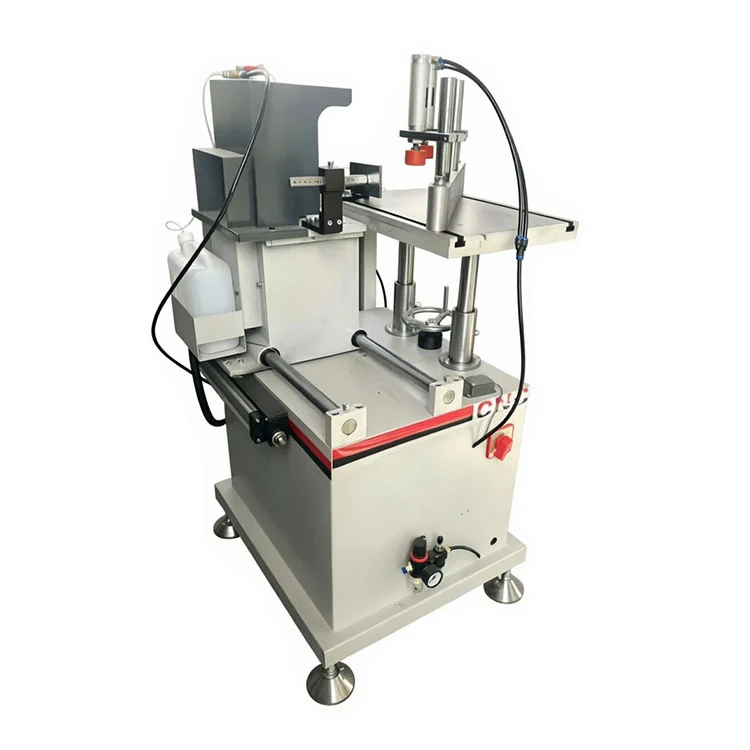

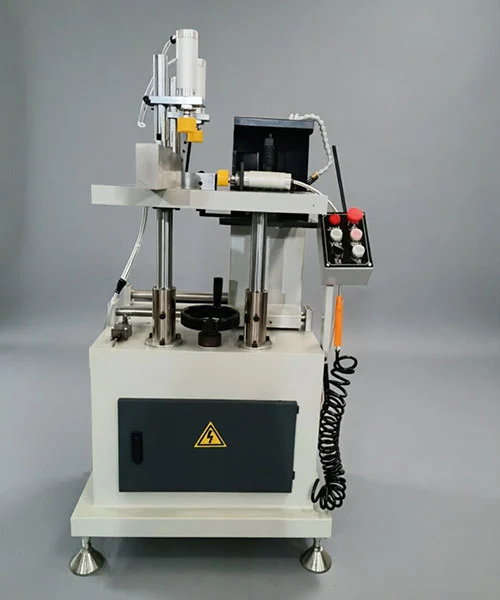

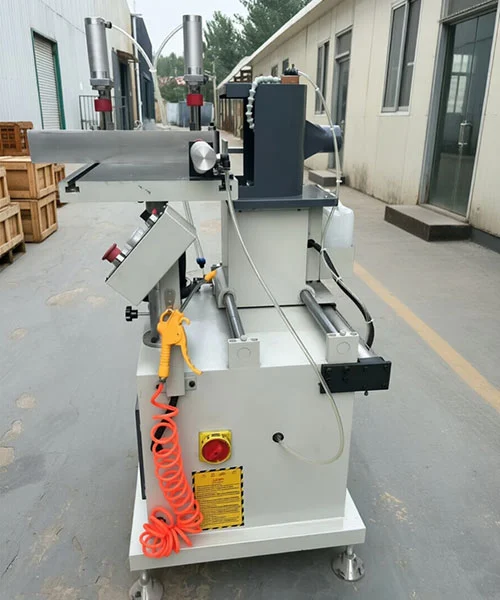

Koncová fréza z PVC na okenné profily

Kľúčové vlastnosti

• Tvarovanie konca profilu:TheKoncová fréza z PVC na okenné profilyprispôsobuje čelá stupňov, pravouhlé drážky, čapy a podobné konštrukcie výmenou nástrojov, ktoré sú upevnené na vodorovnom vretene.
• Rozsah uhlového frézovania:Polohovaciu dosku na pracovnom stole je možné nastaviť medzi -55° a +55°, čo umožňuje skosené rezy na koncoch profilu bez vlastných prípravkov.
• Lineárny posuv ložísk:Mechanizmus podávania nástroja beží na páre pohybu lineárneho ložiska, vďaka čomu sú vibrácie nízke a pohyb je opakovateľný počas frézovacích cyklov.
• Koncová povrchová úprava:Spracované konce konzistentne dosahujú drsnosť Ra12,5 μm, čo je dostatočné na tesnú montáž priečnikov a častí rámu.
• Pneumatické upínanie:Profily sú počas rezu držané vzduchovými svorkami, čo znižuje námahu operátora pri zachovaní polohy obrobku.

Technické špecifikácie

Rozsah aplikácie

TotoKoncová fréza z PVC na okenné profilysa používa pri výrobe plastových okien, hliníkovo-plastových kompozitných okien a tepelne deliteľných hliníkových okenných rámov. Typické obrobky zahŕňajú stredné priečniky, profily zárubní a iné extrudované časti, ktoré si pred montážou vyžadujú tvarovanie čelnej plochy, drážkovanie alebo rezanie čapu.

Kľúčové komponenty

• Frézovacie vreteno:Horizontálne vreteno akceptuje vymeniteľné frézy pre krokové, drážkové a čapové práce. Beží rýchlosťou, ktorá zodpovedá tvrdokovovým nástrojom pre čistý úber materiálu.
• Systém lineárneho vedenia ložísk:Podávací vozík sa pohybuje na utesnených lineárnych ložiskách, ktoré vyžadujú len pravidelné mazanie a pomáhajú udržiavať konzistentnú geometriu rezu v priebehu času.
• Pneumatická upínacia jednotka:Svorky zaberajú s prívodom vzduchu 0,5–0,8 MPa. Čeľuste sú tvarované tak, aby sa zabránilo značeniu povrchov profilu počas frézovacieho cyklu.
• Nastaviteľný pracovný stôl:Manuálne nastavená polohovacia doska umožňuje operátorovi vytáčať uhly od -55° do +55°, so stupnicou pre opakované polohovanie.

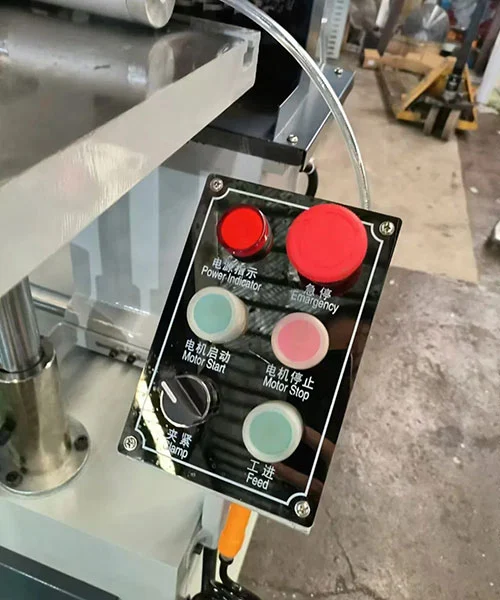

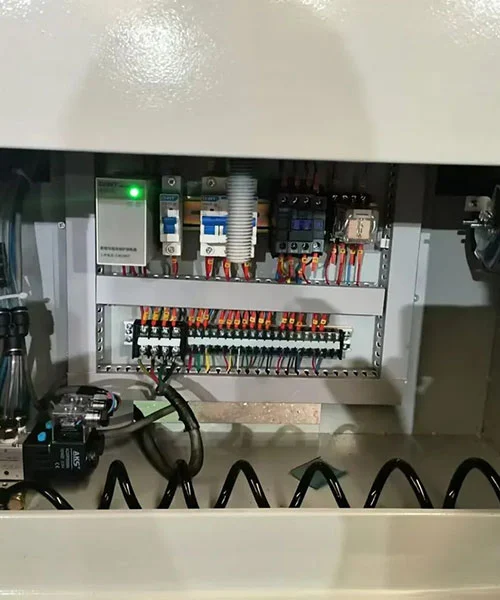

• Riadiaci obvod:Používa jednoduchú tlačidlovú stanicu a bezpečnostné blokovanie, ktoré zabraňuje spusteniu vretena, keď je kryt otvorený. Elektrické komponenty sú usporiadané v prachotesnom kryte.

Výrobca a podpora

S továrňou založenou v roku 1996 spoločnosť Lebulang Machine vyrába zariadenia na spracovanie profilov v čínskom Jinan už takmer tri desaťročia. TheKoncová fréza z PVC na okenné profilyje dodávaný priamo z výroby, má certifikáciu CE a ISO a možno ho prispôsobiť podľa dohôd OEM/ODM. Jednoročná záruka sa vzťahuje na hlavnú konštrukciu a návod na inštaláciu na diaľku je poskytovaný bez ďalších poplatkov.

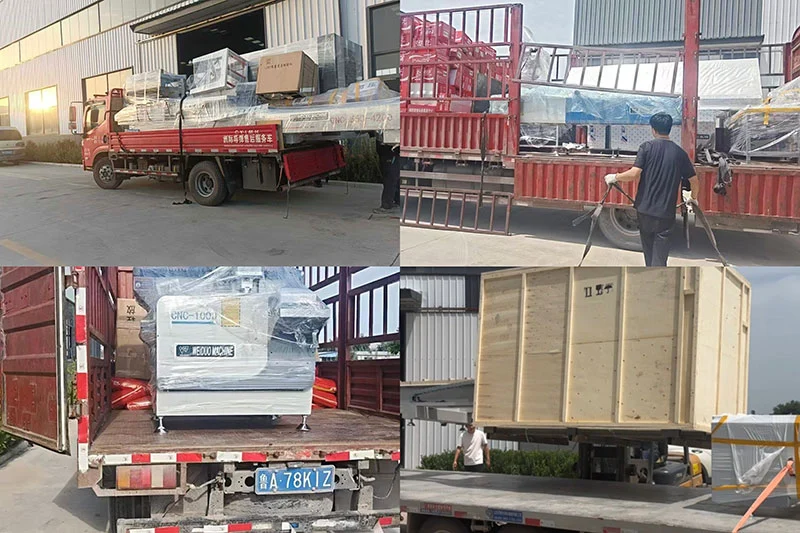

Balenie a doprava

KaždýKoncová fréza z PVC na okenné profilyje zabalený v štandardnej exportnej drevenej prepravke s vnútorným vystužením, aby sa zabránilo pohybu počas prepravy. Prepravka je odolná voči vlhkosti a je označená návodom na manipuláciu. Dodacie podmienky sú FOB Jinan alebo Qingdao, s dodacími lehotami zvyčajne 15 až 25 pracovných dní po potvrdení objednávky. Dokumenty vrátane protokolu o skúške, baliaceho listu a certifikátu CE sa pred odoslaním odosielajú digitálne.

FAQ

Q1: Aké profilové štruktúry dokáže spracovať koncová frézka PVC pre okenné profily?

Odpoveď: Výmenou rezného nástroja stroj frézuje povrchy stupňov, pravouhlé drážky, čapy a ďalšie koncové detaily, ktoré sa bežne vyžadujú na kompozitných priečnikoch a profiloch rámu z PVC a hliníka a plastu.

Q2: Aký je rozsah nastavenia uhla pre šikmé rezanie?

Odpoveď: Polohovacia doska pracovného stola je nastaviteľná od -55° do 55°, vďaka čomu je možné v tomto rozsahu vyrábať uhlové koncové rezy bez ďalších prípravkov.

Q3: Ako sa udržiava stabilita počas frézovania?

Odpoveď: Mechanizmus podávania nástroja využíva pohybový pár lineárnych ložísk, ktorý znižuje vibrácie a pomáha udržiavať konzistentnú hĺbku frézovania počas opakovaných cyklov.

Q4: Akú drsnosť povrchu možno očakávať?

Odpoveď: Dôsledne opracované konce dosahujú drsnosť Ra12,5 μm, čo je povrchová úprava, ktorá umožňuje tesne priliehajúce spoje pri montáži okien a dverí.

Q5: Aké sú rozmery pracovného stola?

A: Pracovný stôl stroja meria 500 × 350 mm, poskytuje stabilnú oporu pre štandardné plastové a hliníkovo-plastové okenné profily.

Q6: Aká je maximálna šírka frézovania?

Odpoveď: Sada nástrojov podporuje maximálnu šírku frézovania 90 mm.

Q7: Aké sú požiadavky na napájanie a prívod vzduchu?

A: Stroj beží na 380V, 50Hz trojfázovom napájaní a vyžaduje pracovný tlak vzduchu 0,5 až 0,8 MPa pre pneumatický upínací systém.

Q8: Sú k dispozícii náhradné diely?

A: Áno. Bežné opotrebiteľné diely, vrátane dovážaných rezných kolies a nastavovacích nástrojov, sú k dispozícii ako voliteľné príslušenstvo a operátor ich môže jednoducho vymeniť.
